Name: BALLUFF Capteur inductif inductif BES04RM BES04RM M18 x 1 non affleurant PNP (Ø x H) 18 mm x 86 m Piece
Brand: BALLUFF
SKU: 3416614
Availability: BackOrder

Points forts & détails

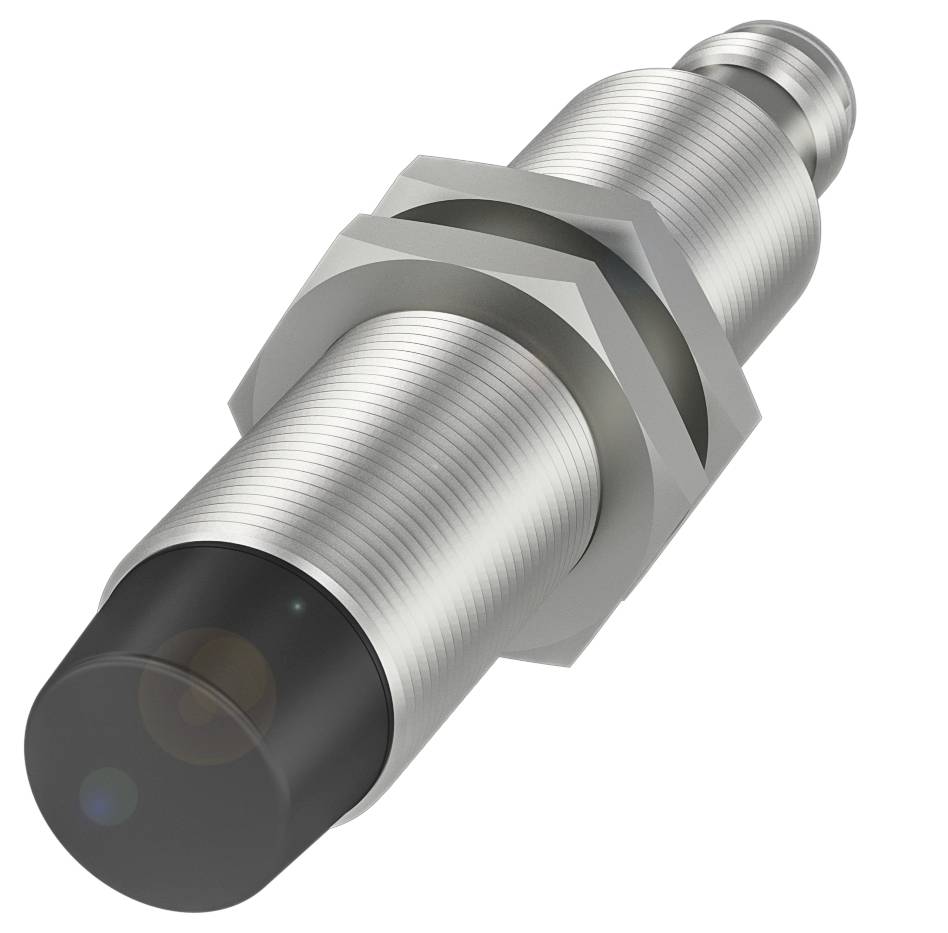

Détecteur de proximité inductif BES04RM Balluff

Dimensions : Ø 18 x 86 mm
Forme : M18x1
Montage : non encastré
Portée : 16 mm
Sortie de commutation : PNP N/O/N/F (NO/NC)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 18 x 86 mm
Surface active, matériau : PBT
Connexion : connecteur, connecteur M12x1, 4 pôles
Forme : M18x1
Tension de fonctionnement Ub : 10...55 VDC
Montage : non encastré
Matériau du boîtier : laiton, revêtement sans nickel
Portée : 16 mm
Sortie de commutation : PNP N/O/N/F (NO/NC)
Fréquence de commutation : 430 Hz
Indice de protection : IP68
Température ambiante : -40...85 °C.
Caractéristiques supplémentaires :
Dimensions : Ø 18 x 86 mm
Affichage de la tension de fonctionnement : non
Affichage de la fonction : oui
Résistance de sortie Ra : 33.0 kOhm + 2D
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 250 V AC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 35 ms.
Tension de fonctionnement Ub : 10...55 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 0 ma
Capacité de charge max. Pour Ue : 0,5 μF
Courant à vide IO max., atténué : 13 ma
Courant à vide E/S max., sans atténuation : 7 ma
Courant résiduel lr max. : 10 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 430 Hz
Classe de protection : II
Chute de tension statique max. : 2,5 V.
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 12.8 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 16 mm
Distance de commutation réelle Sr : 16 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 15%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 271 A.
Surface active, matériau : PBT
Matériau du boîtier caractéristiques mécaniques : laiton, revêtement sans nickel
Couple de serrage : 25 Nm
Taille M18x1
Longueur de fixation : 60.5 mm
Montage : non encastré
Sortie de commutation : PNP N/O/N/F (NO/NC)
Désignation de la distance de commutation : ■■

Type d'emballage: Piece

Type de produit: Capteur inductif

Type: BES04RM

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 55.0 V

Tension de fonctionnement: 10.0 - 55.0 V

Type de contact: Antivalent

Distance de commutation (max.): 12.8 mm

Sorties: PNP

Matériau du boîtier: laiton

Modèle: inductif

Type de montage: non affleurant

Taille: M18 x 1

Branchement: M18

Température min.: -40 °C

Température max.: 85 °C

: IP68

Longueur: 86.0 mm

Hauteur: 86 m

Diamètre: 18 mm

Dim.: (Ø x H) 18 mm x 86 m

Contenu: 1 pc(s)

Tension nominale: 24 V

Fréquence de commutation: 430 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416614 BALLUFF Capteur inductif inductif BES04RM BES04RM M18 x 1 non affleurant PNP (Ø x H) 18 mm x 86 m Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416614 BALLUFF Capteur inductif inductif BES04RM BES04RM M18 x 1 non affleurant PNP (Ø x H) 18 mm x 86 m Piece

Description

Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Capteur inductif, connecteur, N/O/N/F (NO/NC), distance de commutation nominale SN = 16 mm, non encastrable, surface active, matériau = PBT
