Name: BALLUFF Capteur inductif inductif BES03AR BES03AR affleurant PNP (Ø x L) 12 mm x 70.00 mm Piece
Brand: BALLUFF
SKU: 3416548
Availability: BackOrder

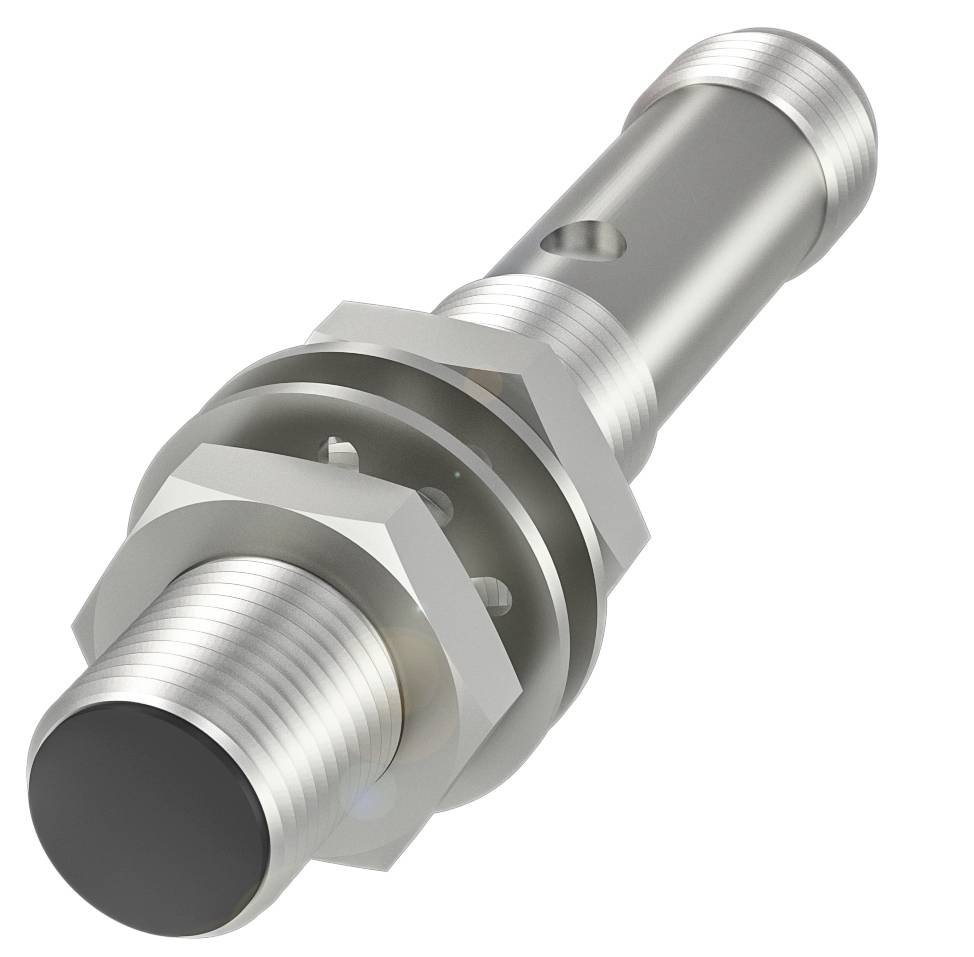

Un capteur cylindrique argenté avec filetage, sur un fond blanc. Le capteur présente plusieurs anneaux et une surface ronde.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Capteur inductif

Tension de fonctionnement max.

30.0 V

Distance de commutation (max.)

2.9 mm

Sorties

PNP

Fiche technique (PDF)

Livraison le jeu. 10 décembre

Nombre

pièce(s)

Total (CHF 71.95 / pièce(s))

CHF 79.95

-10 %

CHF 71.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de proximité inductif BES03AR Balluff

Dimensions : Ø 12 x 70 mm
Forme : M12x1
Montage affleuré
Portée : 4 mm
Sortie de commutation : PNP N/O (NO)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 12 x 70 mm
Surface active, matériau : LCP
Connexion : connecteur, connecteur M12x1, 4 pôles
Forme : M12x1
Tension de fonctionnement Ub : 10...30 VDC
Montage affleuré
Matériau du boîtier : laiton, nickelé
Portée : 4 mm
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 600 Hz
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Caractéristiques supplémentaires :
Dimensions : Ø 12 x 70 mm
Affichage de la tension de fonctionnement : non
Affichage de la fonction : oui
Résistance de sortie Ra : 2.2 kOhm + D + LED
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 10 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 0 ma
Capacité de charge max. Pour Ue : 1 μF
Courant de ralenti E/S max., avec atténuation : 20 ma
Courant à vide E/S max., sans atténuation : 8 ma
Courant résiduel lr max. : 80 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 600 Hz
Chute de tension statique max. : 1,5 V.
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : non
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : non
Distance de commutation sécurisée sa : 2,9 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 4 mm
Distance de commutation réelle Sr : 4 mm
Distance de commutation réelle Sr, tolérance : ±20 %
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 595 A.
Surface active, matériau : LCP
Matériau du boîtier caractéristiques mécaniques : laiton, nickelé
Couple de serrage : 10 Nm
Taille M12x1
Longueur de fixation : 40.50 mm
Montage : encastrable
Sortie de commutation : PNP N/O (NO)

Type d'emballage: Piece

Type de produit: Capteur inductif

Type: BES03AR

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Distance de commutation (max.): 2.9 mm

Sorties: PNP

Matériau du boîtier: laiton

Modèle: inductif

Propriété du matériau: nickelé

Type de montage: affleurant

Branchement: M12

Température min.: -25 °C

Température max.: 70 °C

: IP67

Longueur: 70.00 mm

Diamètre: 12 mm

Dim.: (Ø x L) 12 mm x 70.00 mm

Contenu: 1 pc(s)

Tension nominale: 24 V

Fréquence de commutation: 600 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416548 BALLUFF Capteur inductif inductif BES03AR BES03AR affleurant PNP (Ø x L) 12 mm x 70.00 mm Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416548 BALLUFF Capteur inductif inductif BES03AR BES03AR affleurant PNP (Ø x L) 12 mm x 70.00 mm Piece

Description

Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = Ø 12 x 70 mm, format = M12x1, montage = encastré, portée = 4 mm, sortie de commutation = PNP NO (NO), fréquence de commutation = 600 Hz, matériau du boîtier = laiton, nickelé, surface active, matériau = LCP, connecteur = connecteur, connecteur M12x1, 4 pôles, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...70 °C, indice de protection = IP67, homologation/conformité = CE ce, UKCA, cULus, WEEE

Ce texte a été traduit par une machine.
