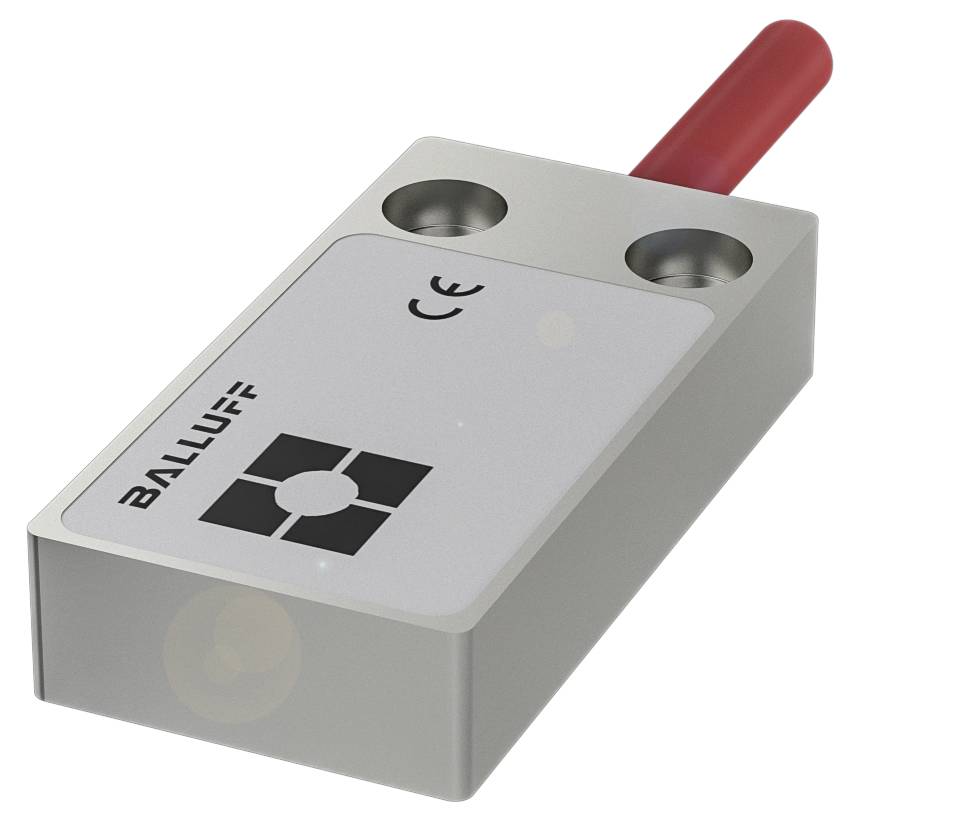

Name: BALLUFF Capteur inductif inductif BES02J1 BES02J1 affleurant PNP (Ø x H) 3 m x 25.00 mm
Brand: BALLUFF
SKU: 3417003
Availability: BackOrder

Points forts & détails

Capteur de proximité inductif BES02J1 Balluff

Dimensions : 50 x 25 x 10 mm
Format : 50 x 25 x 10
Montage affleuré
Portée :5 mm
Sortie de commutation : PNP N/O (NO)

Caractéristiques techniques

Caractéristiques principales :dimensions : 50 x 25 x 10 mm
Surface active, matériau : PBT
Connexion : câble, 5,00 m, silicone
Format : 50 x 25 x 10
Tension de fonctionnement Ub : 21.6...26.4 VDC
Montage affleuré
Boîtier en aluminium
Portée :5 mm
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 500 Hz
Indice de protection : IP65, IP60 à la sortie de câble
Température ambiante : de -25 à 100 °C
Caractéristiques supplémentaires :
Dimensions : 50 x 25 x 10 mm
Affichage de la tension de fonctionnement : non
Affichage de la fonction : non
Résistance de sortie Ra : 4.7 kOhm + D
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 25 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 10 ms.
Tension de fonctionnement Ub : 21.6...26.4 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 0 ma
Capacité de charge max. Pour Ue : 0.15 μF
Courant à vide IO max., amortit : 25 ma
Courant à vide E/S max., sans atténuation : 8 ma
Courant résiduel lr max. : 80 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 500 Hz
Chute de tension statique max. : 1,5 V.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 4 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 5 mm
Distance de commutation réelle Sr : 5 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 930 A.
Surface active, matériau : PBT
Taille 50x25x10
Montage : encastrable
Sortie de commutation : PNP N/O (NO)
Type de connexion : câble, 5,00 m, silicone
Diamètre du câble D : 7.00 mm
Longueur de câble L : 5 m
Boîtier en aluminium
Matériau de gaine : silicone
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
Indice de protection : IP65, IP60 à la sortie de câble
Température ambiante : de -25 à 100 °C
Degré de pollution : 3
Nombre de conducteurs : 3
Section du câble : 0.75 mm²
Écart par rapport au type de base : TA

Type de produit: Capteur inductif

Type: BES02J1

Tension de fonctionnement min.: 21.6 V

Tension de fonctionnement max.: 26.4 V

Tension de fonctionnement: 21.6 - 26.4 V

Type de contact: 1 NO (T)

Distance de commutation (max.): 4 mm

Sorties: PNP

Matériau du boîtier: aluminium

Modèle: inductif

Type de montage: affleurant

Branchement: câble

Longueur de câble: 5.00 m

Température min.: -25 °C

Température max.: 100 °C

: IP65

Longueur: 10.00 mm

Largeur: 50.00 mm

Hauteur: 25.00 mm

Diamètre: 3 m

Dim.: (Ø x H) 3 m x 25.00 mm

Contenu: 1 pc(s)

Tension nominale: 24 V

Fréquence de commutation: 500 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417003 BALLUFF Capteur inductif inductif BES02J1 BES02J1 affleurant PNP (Ø x H) 3 m x 25.00 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417003 BALLUFF Capteur inductif inductif BES02J1 BES02J1 affleurant PNP (Ø x H) 3 m x 25.00 mm

Description

Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Capteur inductif, 50 x 25 x 10 mm, câble, contact NO (NO), distance de commutation nominale SN = 5 mm, encastrable, matériau du boîtier = aluminium, surface active, matériau = PBT

Ce texte a été traduit par une machine.
