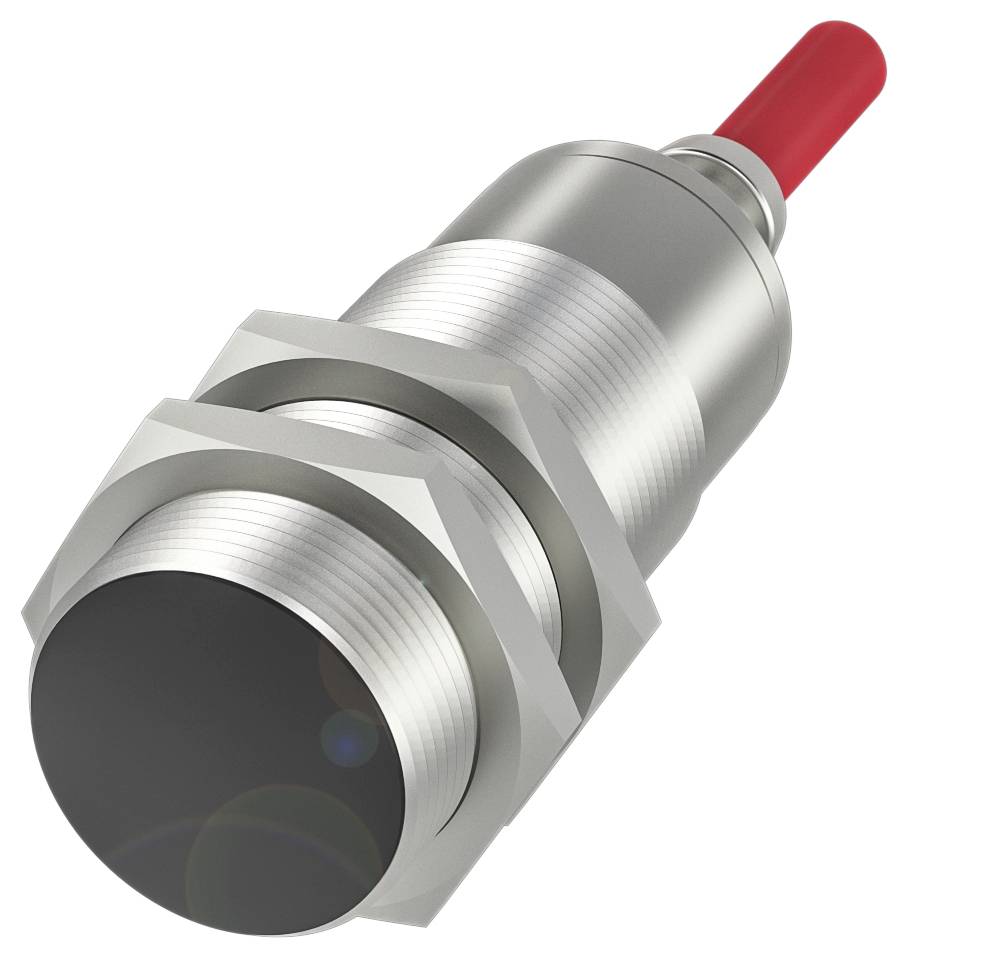

Name: BALLUFF Capteur inductif inductif BES02H7 BES02H7 M30 affleurant PNP (Ø x H) 30 mm x 91.5 m
Brand: BALLUFF
SKU: 3416870
Availability: BackOrder

Points forts & détails

Modèle cylindrique Balluff BES02H7 pour des applications résistantes à la température

Dimensions : Ø 30 x 91,5 mm
Forme : M30x1.5
Montage affleuré
Portée : 10 mm
Sortie de commutation : PNP N/O/N/F (NO/NC)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 30 x 91,5 mm
Surface active, matériau : PBT
Connexion : câble, 5,00 m, silicone
Forme : M30x1.5
Tension de fonctionnement Ub : 10...30 VDC
Montage affleuré
Matériau du boîtier : laiton, nickelé
Portée : 10 mm
Sortie de commutation : PNP N/O/N/F (NO/NC)
Fréquence de commutation : 300 Hz
Indice de protection : IP67
Température ambiante : de -25 à 120 °C
Caractéristiques supplémentaires :
Dimensions : Ø 30 x 91,5 mm
Affichage de la tension de fonctionnement : non
Affichage de la fonction : non
Résistance de sortie Ra : 6.2 kohms + D/10.0 kohms + D
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 400 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 10 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 0 ma
Capacité de charge max. Pour Ue : 0.15 μF
Courant de ralenti E/S max., avec atténuation : 15 ma
Courant à vide IO max., non amortie : 15 ma
Courant résiduel lr max. : 80 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 300 Hz
Chute de tension statique max. : 1,5 V.
Protection contre les courts-circuits : non
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 8 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 10 mm
Distance de commutation réelle Sr : 10 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 5%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 1255 A.
Surface active, matériau : PBT
Couple de serrage : 70 Nm
Taille M30x1.5
Longueur de fixation : 53,00 mm
Montage : encastrable
Sortie de commutation : PNP N/O/N/F (NO/NC)
Type de connexion : câble, 5,00 m, silicone
Diamètre du câble D : 8.00 mm
Longueur de câble L : 5 m
Matériau du boîtier : laiton, nickelé
Matériau de gaine : silicone
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
Indice de protection : IP67, IP60 à la sortie de câble
Température ambiante : de -25 à 120 °C
Degré de pollution : 3
Nombre de conducteurs : 4
Section du câble : 0.75 mm²
Déviation par rapport au type de base : TA, câble

Type de produit: Capteur inductif

Type: BES02H7

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 PNP

Distance de commutation (max.): 8 mm

Sorties: PNP

Matériau du boîtier: laiton

Modèle: inductif

Propriété du matériau: nickelé

Type de montage: affleurant

Taille: M30

Branchement: câble

Longueur de câble: 5.00 m

Température min.: -25 °C

Température max.: 120 °C

: IP67

Longueur: 91.50 mm

Hauteur: 91.5 m

Diamètre: 30 mm

Dim.: (Ø x H) 30 mm x 91.5 m

Contenu: 1 pc(s)

Tension nominale: 24 V

Fréquence de commutation: 300 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416870 BALLUFF Capteur inductif inductif BES02H7 BES02H7 M30 affleurant PNP (Ø x H) 30 mm x 91.5 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416870 BALLUFF Capteur inductif inductif BES02H7 BES02H7 M30 affleurant PNP (Ø x H) 30 mm x 91.5 m

Description

Nos capteurs inductifs résistants à la température BES sont capables de résister à des températures ultra-élevées jusqu'à 230 °C. En fonction de la variante, la construction de câble est également conçue pour des températures élevées. Votre système électronique est entièrement intégré ou peut être facilement relié à des accessoires adaptés. Grâce à différents types de construction, vous pouvez facilement intégrer nos capteurs inductifs ultra-résistants à la température dans différentes situations et ainsi résoudre de manière optimale les contraintes d'espace. Certaines variantes sont également disponibles en tant que capteurs haute pression. Cela élargit considérablement le spectre d'utilisation. Dimensions = Ø 30 x 91,5 mm, format = M30x1,5, montage = affleurant, portée = 10 mm, sortie de commutation = PNP NO/NF (NO/NC), fréquence de commutation = 300 Hz, matériau du boîtier = laiton, nickelé, surface active, matériau = PBT, connexion = câble, 5,00 m, silicone, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...120 °C, indice de protection = IP67, homologation/conformité = CE ce, UKCA, WEEE
