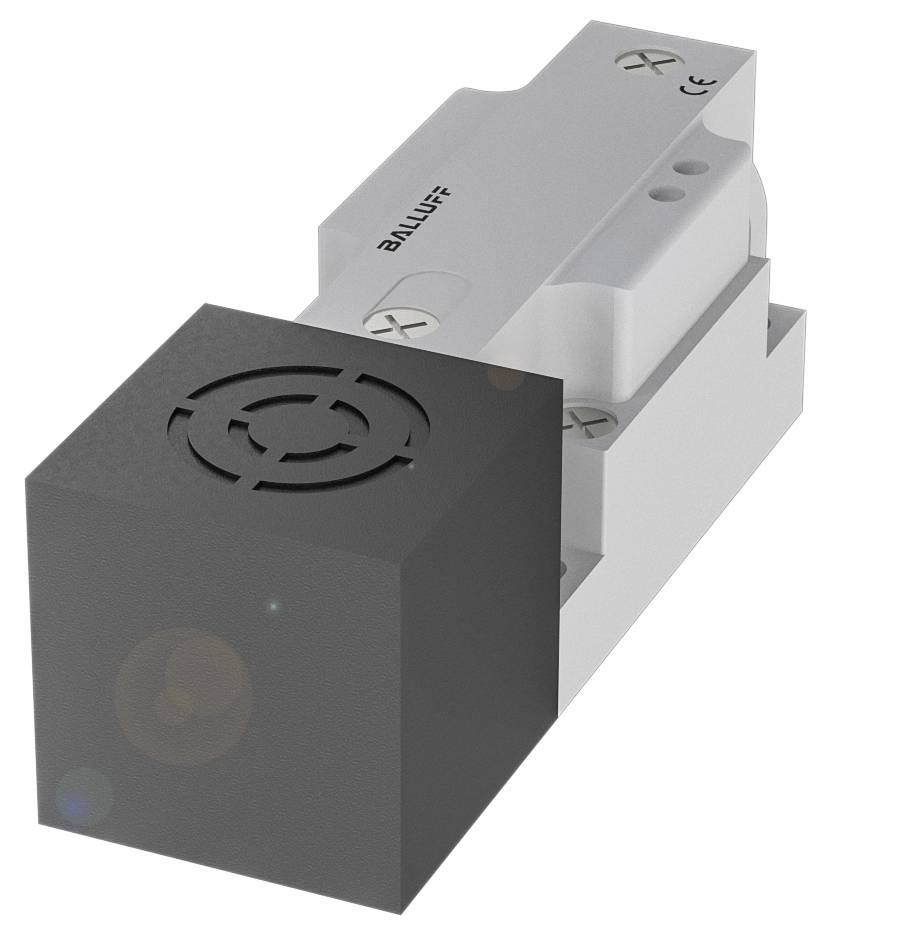

Photo non contractuelle
BALLUFF Capteur inductif inductif BES0204 BES0204 40 x 40 mm non affleurant PNP (L x l x H) 40.00 x 120.00 x 40.00 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur inductif
Tension de fonctionnement max.
55.0 V
Type de contact
1 PNP
Distance de commutation (max.)
16 mm
Sorties
PNP
Fiche technique (PDF)
Nombre
Total (CHF 137.95 / pièce(s))
CHF 137.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Modèle carré Balluff BES0204 avec hauteur de 40 mm
- Dimensions : 120 x 40 x 40 mm
- Format : 40x40
- Montage : non encastré
- Portée : 20 mm
- Sortie de commutation : PNP N/O/N/F (NO/NC)
Caractéristiques techniques
- Caractéristiques principales :dimensions : 120 x 40 x 40 mm
- Surface active, matériau : PBT
- Raccordement : bornes à vis
- Format : 40x40
- Tension de fonctionnement Ub : 10...55 VDC
- Montage : non encastré
- Matériau du boîtier : PBT
- Portée : 20 mm
- Sortie de commutation : PNP N/O/N/F (NO/NC)
- Fréquence de commutation : 100 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Caractéristiques supplémentaires :
- Dimensions : 120 x 40 x 40 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Résistance de sortie Ra: 33.0 kOhm + D
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 250 V AC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 10 ms.
- Tension de fonctionnement Ub : 10...55 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant de ralenti E/S max., avec atténuation : 20 ma
- Courant à vide IO max., non amortie : 15 ma
- Courant résiduel lr max. : 80 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 100 Hz
- Classe de protection : II
- Chute de tension statique max. : 2,5 V.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 16 mm
- Hystérésis H max. (% de Sr) : 20.0%
- Distance de commutation nominale SN : 20 mm
- Distance de commutation réelle Sr: 25 mm|20 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 730 A.
- Surface active, matériau : PBT
- Couple de serrage : 4...5 Nm (M20x1.5)
- Taille 40x40
- Montage : non encastré
- Sortie de commutation : PNP N/O/N/F (NO/NC)
- Matériau du boîtier : PBT
- En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
- En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
- Indice de protection : IP67
- Température ambiante : de -25 à 70 °C
- Degré de pollution : 3
- Section de câble : 2.5 mm²
- Couple de serrage vis de serrage : 0.8 Nm
- Presse-étoupe, filetage : M20x1.5
- Type de produit
Capteur inductif
- Type
BES0204
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
55.0 V
- Tension de fonctionnement
10.0 - 55.0 V
- Type de contact
1 PNP
- Distance de commutation (max.)
16 mm
- Sorties
PNP
- Matériau du boîtier
PBT
- Modèle
inductif
- Type de montage
non affleurant
- Taille
40 x 40 mm
- Branchement
bornes à vis
- Température min.
-25 °C
- Température max.
70 °C
IP67
- Longueur
40.00 mm
- Largeur
120.00 mm
- Hauteur
40.00 mm
- Dim.
(L x l x H) 40.00 x 120.00 x 40.00 mm
- Contenu
1 pc(s)
- Tension nominale
24 V
- Fréquence de commutation
100 Hz
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416032 BALLUFF Capteur inductif inductif BES0204 BES0204 40 x 40 mm non affleurant PNP (L x l x H) 40.00 x 120.00 x 40.00 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416032 BALLUFF Capteur inductif inductif BES0204 BES0204 40 x 40 mm non affleurant PNP (L x l x H) 40.00 x 120.00 x 40.00 mm
Description
Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = 120 x 40 x 40 mm, format = 40 x 40, montage = non affleurant, portée = 20 mm, sortie de commutation = PNP NO/NF (NO/NC), fréquence de commutation = 100 Hz, matériau du boîtier = PBT, surface active, matériau = PBT, raccordement = bornes à vis, tension de fonctionnement Ub = 10...55 VDC, température ambiante = -25...70 °C, indice de protection = IP67, homologation/conformité = CE ce, UKCA, WEEE
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
