Name: BALLUFF Capteur inductif inductif BES01EW BES01EW affleurant PNP (L x l x H) 48.00 x 54.00 x 22.00 mm
Brand: BALLUFF
SKU: 3416919
Availability: BackOrder

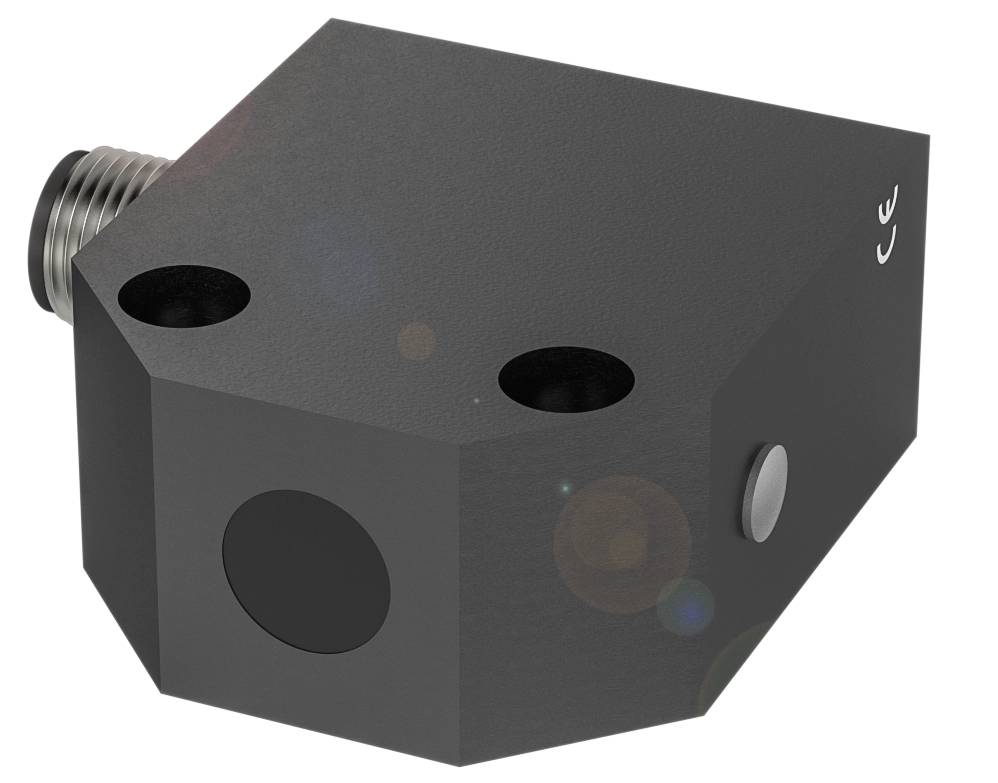

Un adaptateur noir de forme cubique avec deux connexions rondes et un raccord fileté argenté dans un coin.

Photo non contractuelle

Type de produit

Capteur inductif

Tension de fonctionnement max.

30.0 V

Type de contact

1 NF (R)

Distance de commutation (max.)

4 mm

Sorties

PNP

Fiche technique (PDF)

Livraison le mer. 9 décembre

Nombre

pièce(s)

Total (CHF 119.95 / pièce(s))

CHF 119.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de proximité inductif BES01EW Balluff

Dimensions : 54 x 22 x 48 mm
Format : 54 x 22 x 48
Montage affleuré
Portée :5 mm
Sortie de commutation : PNP NF (NC)

Caractéristiques techniques

Caractéristiques principales :dimensions : 54 x 22 x 48 mm
Surface active, matériau : PA 12
Connexion : connecteur, connecteur M12x1, 4 pôles
Format : 54 x 22 x 48
Tension de fonctionnement Ub : 10...30 VDC
Montage affleuré
Boîtier en aluminium
Portée :5 mm
Sortie de commutation : PNP NF (NC)
Fréquence de commutation : 500 Hz
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Caractéristiques supplémentaires :
Dimensions : 54 x 22 x 48 mm
Affichage de la tension de fonctionnement : non
Affichage de la fonction : oui
Résistance de sortie Ra : 2,0 kOhm + D + LED
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 130 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 10 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 0 ma
Capacité de charge max. Pour Ue : 1 μF
Courant de ralenti E/S max., avec atténuation : 8 ma
Courant à vide IO max., non amortie : 25 ma
Courant résiduel lr max. : 80 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 500 Hz
Chute de tension statique max. : 3,5 V.
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 4 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 5 mm
Distance de commutation réelle Sr : 5 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 1620 A.
Surface active, matériau : PA 12
Taille 54x22x48
Sortie de commutation : PNP NF (NC)
Boîtier en aluminium
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Degré de pollution : 3
Interface de montage : encastrable

Type de produit: Capteur inductif

Type: BES01EW

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 NF (R)

Distance de commutation (max.): 4 mm

Sorties: PNP

Matériau du boîtier: aluminium

Modèle: inductif

Type de montage: affleurant

Branchement: M12, 4 pôles

Température min.: -25 °C

Température max.: 70 °C

: IP67

Longueur: 48.00 mm

Largeur: 54.00 mm

Hauteur: 22.00 mm

Dim.: (L x l x H) 48.00 x 54.00 x 22.00 mm

Contenu: 1 pc(s)

Tension nominale: 24 V

Fréquence de commutation: 500 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416919 BALLUFF Capteur inductif inductif BES01EW BES01EW affleurant PNP (L x l x H) 48.00 x 54.00 x 22.00 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416919 BALLUFF Capteur inductif inductif BES01EW BES01EW affleurant PNP (L x l x H) 48.00 x 54.00 x 22.00 mm

Description

Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = 54 x 22 x 48 mm, format = 54 x 22 x 48, montage = encastré, portée = 5 mm, sortie de commutation = PNP NC, fréquence de commutation = 500 Hz, matériau du boîtier = aluminium, surface active, matériau = PA 12, raccordement = connecteur, connecteur M12x1, 4 pôles, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...70 °C, indice de protection = IP67, homologation/conformité = ce, UKCA, WEEE

Ce texte a été traduit par une machine.
