Name: BALLUFF Capteur inductif inductif BES0161 BES0161 M12 affleurant PNP (Ø x L) 12 mm x 70.00 mm
Brand: BALLUFF
SKU: 3416040
Availability: BackOrder

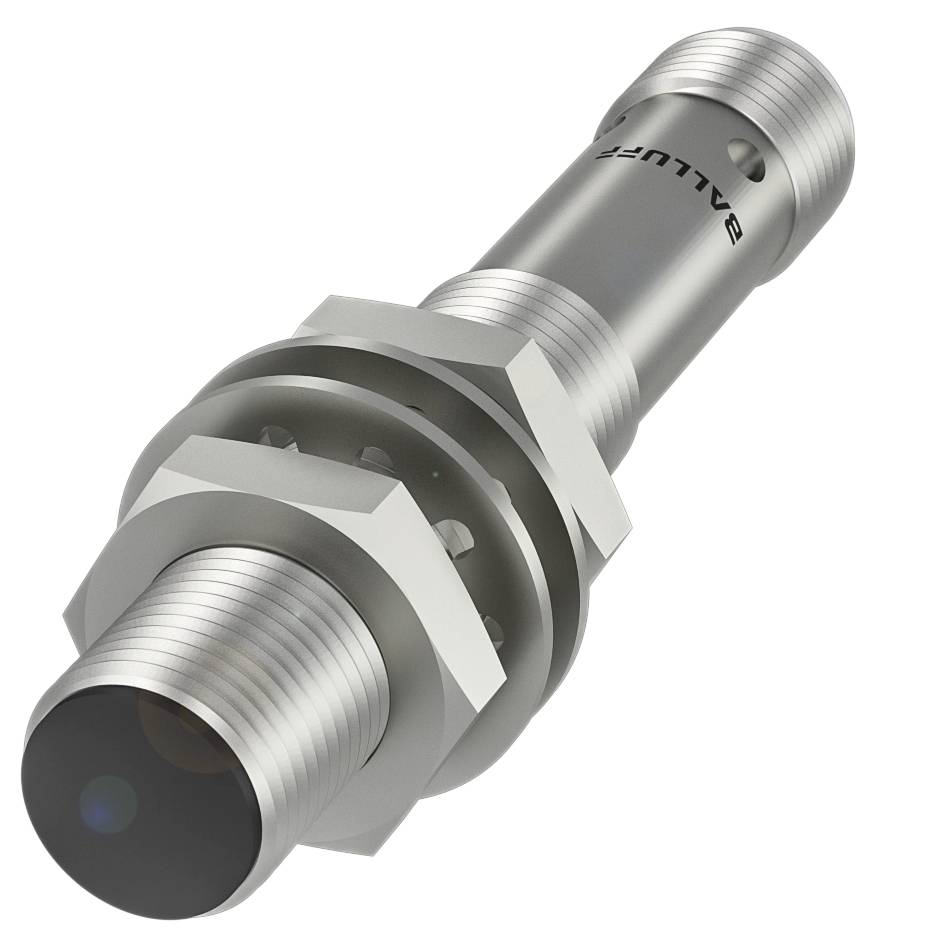

Détecteur de proximité cylindrique métallique fileté, adapté aux applications industrielles.

Photo non contractuelle

Type de produit

Capteur inductif

Tension de fonctionnement max.

30.0 V

Type de contact

1 PNP

Distance de commutation (max.)

1.6 mm

Sorties

PNP

Fiche technique (PDF)

Livraison le jeu. 10 décembre

Nombre

pièce(s)

Total (CHF 107.95 / pièce(s))

CHF 107.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Balluff BES0161 version cylindrique

Dimensions : Ø 12 x 70 mm
Forme : M12x1
Montage affleuré
Portée 2 mm
Sortie de commutation : PNP N/O/N/F (NO/NC)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 12 x 70 mm
Surface active, matériau : PBT
Connexion : connecteur, connecteur M12x1, 4 pôles
Forme : M12x1
Tension de fonctionnement Ub : 10...30 VDC
Montage affleuré
Matériau du boîtier : acier inoxydable
Portée 2 mm
Sortie de commutation : PNP N/O/N/F (NO/NC)
Fréquence de commutation : 3500 Hz
Indice de protection : IP68, selon BWN Pr 20
Température ambiante : -40...85 °C.
Caractéristiques supplémentaires :
Dimensions : Ø 12 x 70 mm
Affichage de la tension de fonctionnement : non
Affichage de la fonction : oui
Résistance de sortie Ra : 100.0 kOhm
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 250 V AC
Courant de court-circuit nominal : 100 A.
Câble tv prêt : 23 ms max
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 0 ma
Capacité de charge max. Pour Ue : 1,0 μF
Courant de ralenti E/S max., avec atténuation : 7 ma
Courant à vide E/S max., sans atténuation : 4 ma
Courant résiduel lr max. : 50 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 3500 Hz
Classe de protection : II
Chute de tension statique max. : 1,5 V.
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 1.6 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 2 mm
Distance de commutation réelle Sr : 2 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 705 A.
Surface active, matériau : PBT
Matériau du boîtier caractéristiques mécaniques : acier inoxydable
Couple de serrage : 12 Nm
Taille M12x1
Longueur de fixation : 40.50 mm
Montage : encastrable
Sortie de commutation : PNP N/O/N/F (NO/NC)

Type de produit: Capteur inductif

Type: BES0161

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 PNP

Distance de commutation (max.): 1.6 mm

Sorties: PNP

Matériau du boîtier: acier inoxydable

Modèle: inductif

Type de montage: affleurant

Taille: M12

Branchement: M12

Température min.: -40 °C

Température max.: 85 °C

: IP68

Longueur: 70.00 mm

Diamètre: 12 mm

Dim.: (Ø x L) 12 mm x 70.00 mm

Contenu: 1 pc(s)

Tension nominale: 24 V

Fréquence de commutation: 3500 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416040 BALLUFF Capteur inductif inductif BES0161 BES0161 M12 affleurant PNP (Ø x L) 12 mm x 70.00 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416040 BALLUFF Capteur inductif inductif BES0161 BES0161 M12 affleurant PNP (Ø x L) 12 mm x 70.00 mm

Description

Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = Ø 12 x 70 mm, format = M12x1, montage = affleurant, portée = 2 mm, sortie de commutation = PNP NO/NF (NO/NC), fréquence de commutation = 4500 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = PBT, raccordement = connecteur, M12x1 mâle, 4 pôles, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -40...85 °C, indice de protection = IP68, selon BWN Pr 20, homologation/conformité = CE ce, UKCA, cULus, WEEE

Ce texte a été traduit par une machine.
