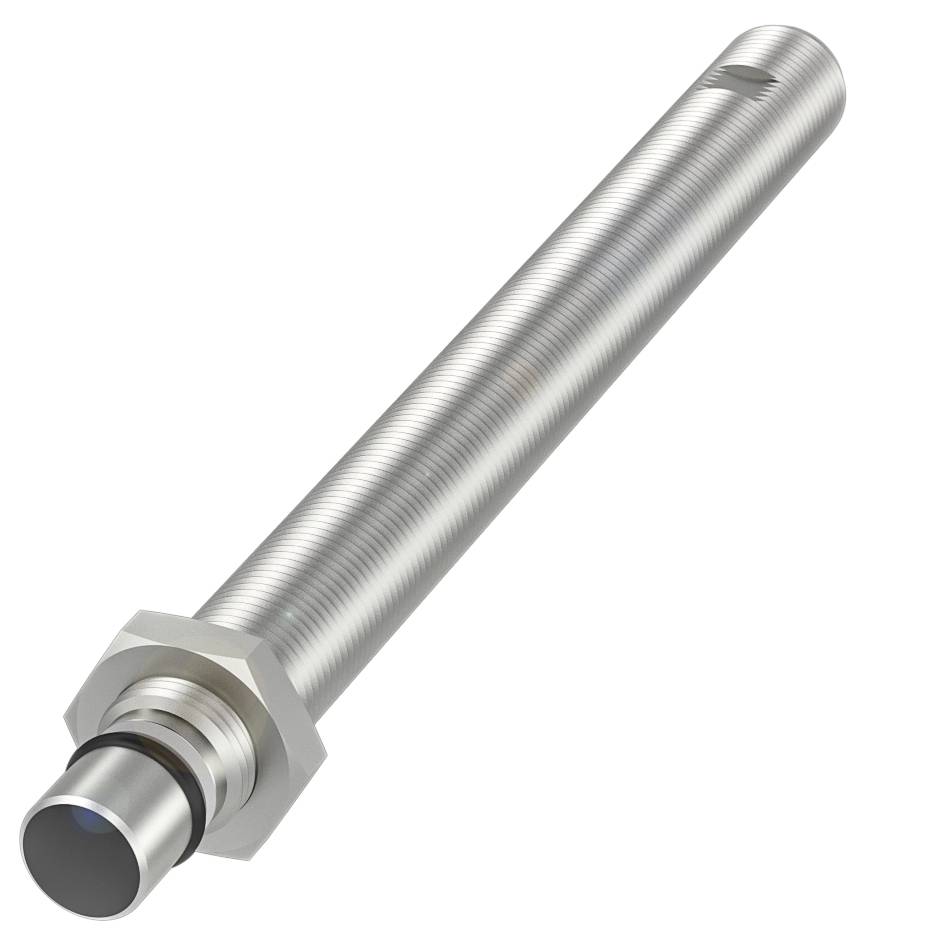

Name: BALLUFF Capteur inductif BES 516-300-S164-S4-D BHS0023 affleurant PNP, fermeture (Ø x L) 12 mm x 138 mm
Brand: BALLUFF
SKU: 3416900
Availability: BackOrder

Points forts & détails

Capteurs inductifs haute pression BHS0023 Balluff

Dimensions : Ø 12 x 138 mm
Forme : M12x1
Montage affleuré
Portée maximale : 1.5 mm
Sortie de commutation : PNP N/O (NO)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 12 x 138 mm
Surface active, matériau : EP
Connexion : connecteur, connecteur M12x1, 4 pôles
Forme : M12x1
Tension de fonctionnement Ub : 10...30 VDC
Résistance à la pression max. : 500 bar
Montage affleuré
Matériau du boîtier : acier inoxydable (1.4104)
Portée maximale : 1.5 mm
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 1000 Hz
Indice de protection : IP68
Température ambiante : de -25 à 80 °C
Caractéristiques supplémentaires :
Dimensions : Ø 12 x 138 mm
Fixation: M12x1
Affichage de la tension de fonctionnement : non
Affichage de la fonction : non
Résistance de sortie Ra: 33.0 kOhm + D
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 10 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 0 ma
Capacité de charge max. Pour Ue : 0,5 μF
Courant de ralenti E/S max., avec atténuation : 10 ma
Courant à vide IO max., non amortie : 1 ma
Courant résiduel lr max. : 10 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 1000 Hz
Chute de tension statique max. : 1,5 V.
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 1.2 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 1,5 mm
Distance de commutation réelle Sr : 1,5 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 720 A.
Surface active, matériau : EP
Couple de serrage : 15 Nm ±10 %
Taille M12x1
Longueur de fixation : 109.60 mm
Montage : encastrable
Matériau du boîtier : acier inoxydable (1.4104)
Écart par rapport au type de base : longueur du boîtier
Matériau de la bague d'appui : PTFE
Bague d'étanchéité, taille : 5.3 × 2.4 mm
Résistance à la pression max. : 500 bar
Résistance à la pression, remarque : résiste à la pression d'huile

Type de produit: Capteur

Type: BES 516-300-S164-S4-D

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Distance de commutation (max.): 1.5 mm

Sorties: PNP, fermeture

Matériau du boîtier: acier inoxydable
EP

Modèle: inductif

Type de montage: affleurant

Branchement: M12, 4 pôles

Température min.: -25 °C

Température max.: 80 °C

: IP68

Longueur: 138 mm

Diamètre: 12 mm

Dim.: (Ø x L) 12 mm x 138 mm

Contenu: 1 pc(s)

Tension nominale: 24 V

Fréquence de commutation: 1000 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416900 BALLUFF Capteur inductif BES 516-300-S164-S4-D BHS0023 affleurant PNP, fermeture (Ø x L) 12 mm x 138 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416900 BALLUFF Capteur inductif BES 516-300-S164-S4-D BHS0023 affleurant PNP, fermeture (Ø x L) 12 mm x 138 mm

Description

Nos capteurs inductifs haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la butée de fin de course sur les vérins hydrauliques ou pour la surveillance de la position des soupapes. Capteur inductif, Ø 12 x 138 mm, connecteur, contact NO (NO), distance de commutation nominale SN = 1,5 mm, encastrable, 500 bar, résistant à l'huile, matériau du boîtier = acier inoxydable (1.4104), surface active, matériau = EP
