Name: BALLUFF Capteur de lumière BOS 12M-PSV-RF10-S4 BOS01UN 1 pc(s)
Brand: BALLUFF
SKU: 3418398
Availability: BackOrder

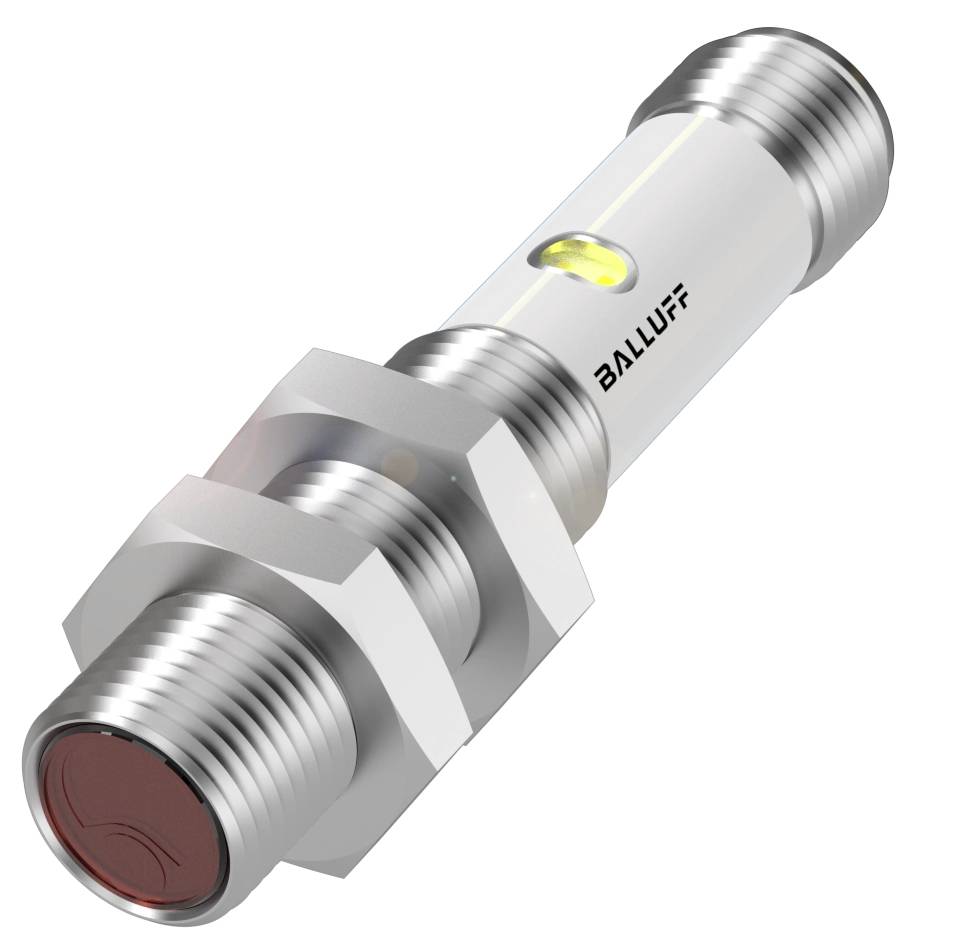

Un capteur de proximité cylindrique avec boîtier métallique et extrémité de capteur rouge, marqué 'Balluff', signale une présence.

Photo non contractuelle

Type de produit

Capteur de lumière

Branchement

M12, 4 pôles

Type

BOS 12M-PSV-RF10-S4

Tension de fonctionnement

24 V/DC

Type de contact

2 NO (T)

Fiche technique (PDF)

Livraison le ven. 11 décembre

Nombre

pièce(s)

Total (CHF 147.95 / pièce(s))

CHF 147.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur lumineux cylindrique Balluff BOS01un avec filetage M12 et différents types de lumière

Dimensions : Ø 12 x 60 mm
Série : 12M
Interface : 2x PNP N/O (NO)
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : cellule photoélectrique, triangulation

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 12 x 60 mm
Surface active, matériau : PMMA
Connexion : connecteur, connecteur M12x1, 4 pôles
Série : 12M
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : cellule photoélectrique, triangulation
Matériau du boîtier : laiton, nickelé
Type de lumière : lumière rouge LED
Taille du spot lumineux : Ø 2 mm à 25 mm
Particularité optique : mise au point fixe
Masquage d'arrière-plan fixe
Portée : 1...25 mm
Interface : 2x PNP N/O (NO)
Caractéristique du faisceau : mise au point typique à 25 mm
Caractéristiques supplémentaires :
Principe de fonctionnement : capteur opto-électronique
Dimensions : Ø 12 x 60 mm
Fixation : écrou M12x1
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 0,2 μF
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 1000 Hz
Connexion : connecteur, connecteur M12x1, 4-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Hystérésis H max. (% de Sr) : 1.0%
Distance de commutation nominale SN : 25 mm
Dérive de température max. (% de Sr) : 5%
Précision de répétition max. (% de Sr) : 1.0%
MTTF (40 °C) : 1561 A.
Surface active, matériau : PMMA
Sortie de commutation : 2 x PNP N/O (NO)
Matériau du boîtier : laiton, nickelé
En 60068-2-27, choc : demi-sinus, 100 GN, 2 ms, 3x8000|demi-sinus, 30 gn, 11 ms, 3x6
En 60068-2-6, vibration : 10...55 Hz, amplitude 1 mm, 3x30|min|10...2000 Hz, amplitude 1 mm, 30|gn, 3x5 h
Indice de protection : IP67
Température ambiante : -5...60 °C.
Degré de pollution : 3
Écart de distance 18 % max. (% de Sr) : 1 %
Portée : 1...25 mm
Couple de serrage max. : 7 Nm|15 Nm
Contacts, protection de surface : dorés
Protection de surface : nickelée
Série : 12M
Forme : cylindre|optique droite
Affichage : LED verte : tension de fonctionnement|erreur - LED verte, clignote|plage de limites - LED jaune, clignote|LED jaune : réception de la lumière
Réglage : non
Câble de coupure toff max. 0,5 ms.
Commutation de marche tonalité max. : 0,5 ms.
Courant à vide IO max. Pour Ue : 20 ma
Chute de tension max. Pour IE : 1,5 V.
Lumière extérieure max. : 50000 lux
Principe de fonctionnement optique : cellule photoélectrique, triangulation
Type de lumière : lumière rouge LED
Taille du spot lumineux : Ø 2 mm à 25 mm
Particularité optique : mise au point fixe|masquage de fond fixe
Fonction de commutation optique : à commutation claire
Caractéristique du faisceau : mise au point typique à 25 mm
Longueur d'onde : 650 nm
Groupe de LED selon IEC 62471 : groupe libre
Pièce la plus petite type : fil de 0,05 mm de diamètre
Ecart de distance 6% max. (% de Sr): 5.0%
Fonction de commutation, sortie supplémentaire : N/O (NO)
Sortie supplémentaire : sortie de stabilité PNP

Type de produit: Capteur de lumière

Type: BOS 12M-PSV-RF10-S4

Tension de fonctionnement: 24 V/DC

Type de contact: 2 NO (T)

Fréquence de commutation: 1000 Hz

Branchement: M12, 4 pôles

Taille: M12

Matériau du boîtier: laiton (nickelé)

Propriété du matériau: nickelé

Type d'émetteur: Led rouge

Longueur d’onde: 650 nm

: 25 mm

Spécificités: avec occultation d'arrière-plan

: IP67

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3418398 BALLUFF Capteur de lumière BOS 12M-PSV-RF10-S4 BOS01UN 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3418398 BALLUFF Capteur de lumière BOS 12M-PSV-RF10-S4 BOS01UN 1 pc(s)

Description

Les capteurs lumineux avec suppression de l'arrière-plan garantissent une détection fiable indépendamment de la surface, de la couleur et du matériau. Votre mode de palpage est presque constant même à différents degrés de rémission. Capteur opto-électronique, atténuation de l'arrière-plan fixe, type de raccordement = connecteur, sortie de commutation = 2x PNP NO (NO), portée max. = 25 mm
