Name: BALLUFF Capteur de lumière BOS 08E-PS-KH22-S49 BOS01H4 1 pc(s)
Brand: BALLUFF
SKU: 3417469
Availability: BackOrder

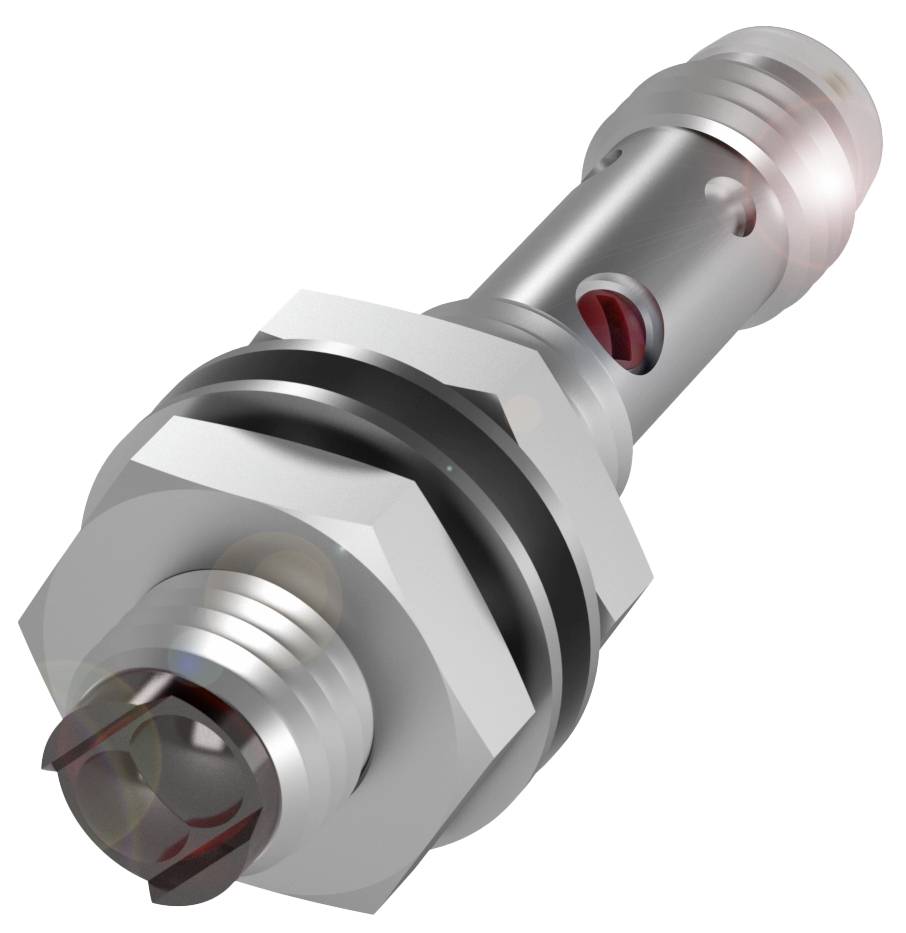

Une pièce métallique cylindrique argentée avec un écrou hexagonal et des évidements circulaires, possiblement une vanne hydraulique.

Photo non contractuelle

Type de produit

Capteur de lumière

Branchement

câble avec connecteur M8 3 pins

Type

BOS 08E-PS-KH22-S49

Tension de fonctionnement

24 V/DC

Type de contact

1 NO (T)

Fiche technique (PDF)

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 187.95 / pièce(s))

CHF 187.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur lumineux cylindrique Balluff BOS01H4 avec filetage M8 et différents types de lumière

Dimensions : Ø 8 x 40 mm
Série 08E
Interface : PNP N/O (NO)
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : cellule photoélectrique, triangulation

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 8 x 40 mm
Surface active, matériau : PMMA
Connexion : connecteur, mâle M8 x 1, 3 pôles
Série 08E
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : cellule photoélectrique, triangulation
Matériau du boîtier : acier inoxydable
Type de lumière : lumière rouge LED
Taille du spot lumineux : sortie de lumière de 2,5 mm de diamètre
Particularité optique : masquage d'arrière-plan
Portée : 7...30 mm
Interface : PNP N/O (NO)
Caractéristique du faisceau : divergence
Caractéristiques supplémentaires :
Principe de fonctionnement : capteur opto-électronique
Dimensions : Ø 8 x 40 mm
Fixation : écrou M8x1
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Câble tv prêt à l'emploi : 100 ms max
Tension de fonctionnement Ub : 10...30 VDC
Capacité de charge max. Pour Ue : 0,1 μF
Ondulation résiduelle max. (% de Ue) : 5%
Fréquence de commutation : 450 Hz
Connexion : connecteur, mâle M8 x 1, 3-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Hystérésis H max. (% de Sr) : 10.0%
Distance de commutation nominale SN : 30 mm, réglable
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 3.0 %
MTTF (40 °C) : 75.9 a
Surface active, matériau : PMMA
Sortie de commutation : PNP N/O (NO)
Matériau du boîtier : acier inoxydable
Type de protection IP64
Température ambiante : -5...55 °C.
Écart de distance 18 % max. (% de Sr) : 5 % sur 90 % REM.
Portée : 7...30 mm
Possibilité de réglage : distance de commutation (SN)
Série 08E
Affichage : fonction de sortie - LED jaune|plage de limite - LED jaune, clignote
Réglage : potentiomètre 270°
Câble de coupure toff max. : 1,11 ms.
Enclenchement sonore max. : 1,11 ms.
Courant à vide IO max. Pour Ue : 15 ma
Chute de tension max. Pour IE : 0,7 V.
Principe de fonctionnement optique : cellule photoélectrique, triangulation
Type de lumière : lumière rouge LED
Taille du spot lumineux : sortie de lumière de 2,5 mm de diamètre
Particularité optique : masquage d'arrière-plan
Fonction de commutation optique : à commutation claire
Caractéristique du faisceau : divergence
Longueur d'onde : 640 nm
Groupe de LED selon IEC 62471 : groupe libre

Type de produit: Capteur de lumière

Type: BOS 08E-PS-KH22-S49

Tension de fonctionnement: 24 V/DC

Type de contact: 1 NO (T)

Fréquence de commutation: 450 Hz

Branchement: câble avec connecteur M8 3 pins

Matériau du boîtier: acier inoxydable

Type d'émetteur: Led rouge

Longueur d’onde: 640 nm

: 30 mm

Spécificités: avec occultation d'arrière-plan

: IP64

Hauteur: 40 m

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417469 BALLUFF Capteur de lumière BOS 08E-PS-KH22-S49 BOS01H4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417469 BALLUFF Capteur de lumière BOS 08E-PS-KH22-S49 BOS01H4 1 pc(s)

Description

Les capteurs lumineux avec suppression de l'arrière-plan garantissent une détection fiable indépendamment de la surface, de la couleur et du matériau. Votre mode de palpage est presque constant même à différents degrés de rémission. Capteur opto-électronique, éblouissement de l'arrière-plan, émetteur lumineux = LED, type de raccordement = connecteur, sortie de commutation = PNP NO (NO), portée max.=30 mm
