Name: BALLUFF Capteur de champ magnétique magnétique BMF001Z BMF001Z affleurant PNP (Ø x H) 10 mm x 32 m
Brand: BALLUFF
SKU: 3420103
Availability: BackOrder

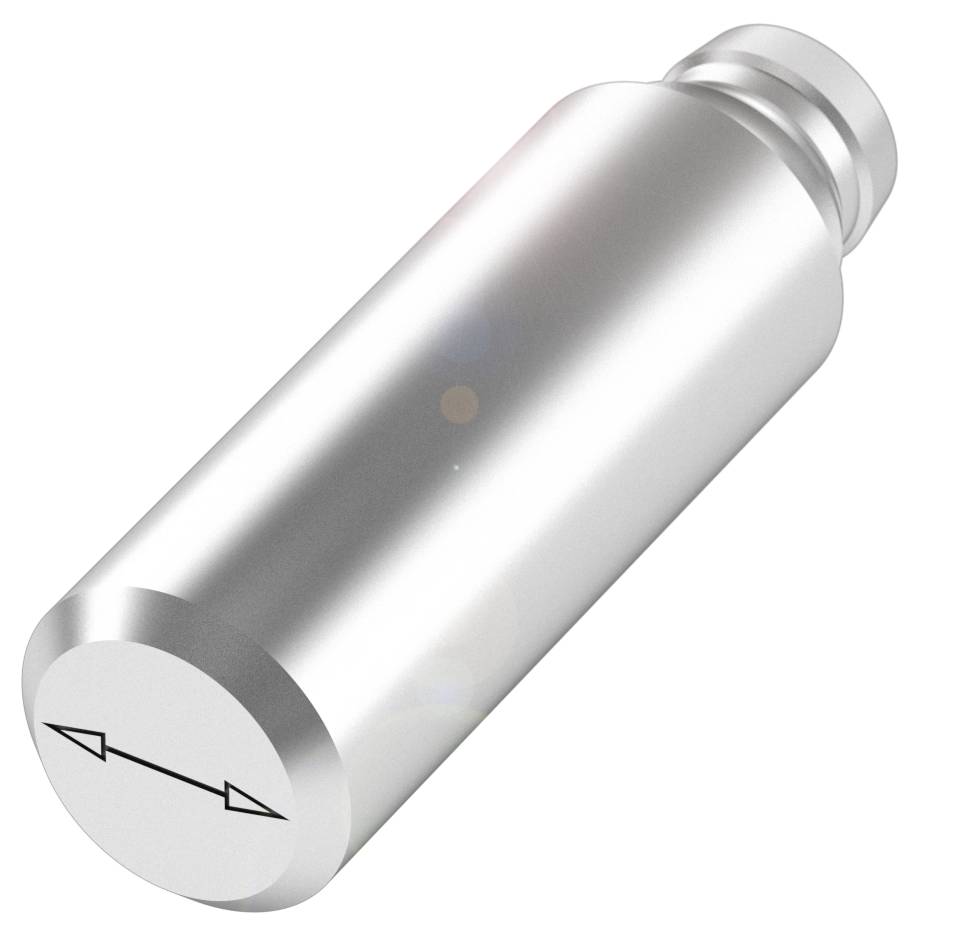

Un poinçon métallique cylindrique argenté avec des flèches sur la face frontale indiquant le diamètre.

Photo non contractuelle

Type de produit

Capteur de champ magnétique

Tension de fonctionnement max.

30.0 V

Type de contact

1 PNP

Sorties

PNP

Modèle

magnétique

Fiche technique (PDF)

Livraison le jeu. 10 décembre

Nombre

pièce(s)

Total (CHF 135.95 / pièce(s))

CHF 135.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Balluff BMF001Z pour des températures extrêmes et des applications dans le domaine de l'hygiène

Dimensions : Ø 10 x 32 mm
Sortie de commutation : PNP N/O (NO)
Principe de fonctionnement : capteur magnétique
Matériau du boîtier : acier inoxydable (1.4571)
Caractéristiques spéciales : lavage

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 10 x 32 mm
Caractéristiques spéciales : lavage
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : capteur magnétique
Matériau du boîtier : acier inoxydable (1.4571)
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 10000 Hz
Indice de protection : IP69K
Température ambiante : -40...85 °C.
Caractéristiques supplémentaires :
Principe de fonctionnement : capteur magnétique
Dimensions : Ø 10 x 32 mm
Résistance de sortie Ra : drain ouvert
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 1 μF
Courant à vide E/S max., sans atténuation : 10 ma
Courant résiduel lr max. : 80 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 10000 Hz
Chute de tension statique max. : 3.1 V
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
MTTF (40 °C) : 330 A.
Surface active, matériau : acier inoxydable (1.4571)
Taille D10.0
Sortie de commutation : PNP N/O (NO)
Matériau du boîtier : acier inoxydable (1.4571)
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
Indice de protection : IP69K
Température ambiante : -40...85 °C.
Degré de pollution : 3
Câble de coupure toff max. : 0,05 ms.
Commutation d'enclenchement tonalité max. : 0,05 ms.
Intensité du champ de mesure HN : 1,2 kA/M.
Intensité du champ de commutation garantie HA : 2 kA/M.
Hystérésis H max. (% de HN) : 45%
ESD : 4A(8kV)
Émission : groupe 1, classe A.
Dérive de température max. (% de HN) : 0.3%
Connexion 1 : connecteur M8 x 1, 3 pôles
Connexion 2 : 3 pôles
Affichage des fonctions caractéristiques électriques : non

Type de produit: Capteur de champ magnétique

Type: BMF001Z

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 PNP

Sorties: PNP

Matériau du boîtier: acier inoxydable

Modèle: magnétique

Propriété du matériau: inoxydable

Type de montage: affleurant

Branchement: fiche mâle

Température min.: -40 °C

Température max.: 85 °C

: IP69K

Longueur: 32.00 mm

Largeur: 32 mm

Hauteur: 32 m

Diamètre: 10 mm

Dim.: (Ø x H) 10 mm x 32 m

Contenu: 1 pc(s)

Tension nominale: 30.0 V

Tension de fonctionnement: 24 V/DC

Fréquence de commutation: 10000 Hz

Courant de service: 24 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3420103 BALLUFF Capteur de champ magnétique magnétique BMF001Z BMF001Z affleurant PNP (Ø x H) 10 mm x 32 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3420103 BALLUFF Capteur de champ magnétique magnétique BMF001Z BMF001Z affleurant PNP (Ø x H) 10 mm x 32 m

Description

Les capteurs magnétiques cylindriques vous offrent une détection de position sûre et sans usure. Ils sont insensibles aux vibrations et commutent par des parois en métal et en aluminium sans réduire la distance de commutation. En même temps, ils permettent une distance de commutation beaucoup plus grande que les capteurs inductifs de même taille. Et peut être monté à ras dans l'acier. Dimensions = Ø 10 x 32 mm, matériau du boîtier = acier inoxydable (1.4571), sortie de commutation = PNP NO (NO), fréquence de commutation = 10000 Hz, tension de fonctionnement Ub = 10...30 VDC, température ambiante=-40...85 °C, indice de protection=IP69K, homologation/conformité=CEculusEcolabweEE
