Name: BALLUFF Capteur de champ magnétique magnétique BMF 32M-PS-C-2-S4 BMF0087 PNP (L x l x H) 26.00 x 25.00 x 11.90 mm
Brand: BALLUFF
SKU: 3420344
Availability: BackOrder

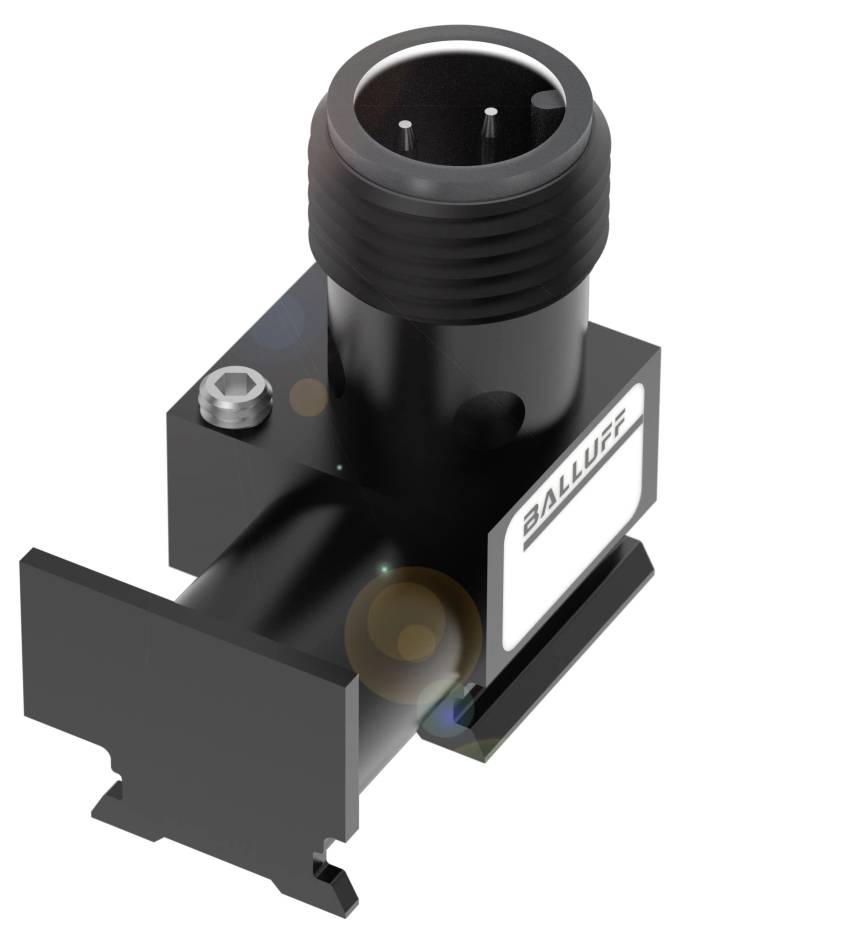

Un connecteur électrique cylindrique noir à trois broches avec un boîtier, marqué 'BALLUFF'.

Photo non contractuelle

Type de produit

Capteur de champ magnétique

Tension de fonctionnement max.

30.0 V

Type de contact

1 PNP

Sorties

PNP

Modèle

magnétique

Fiche technique (PDF)

Livraison le mer. 9 décembre

Nombre

pièce(s)

Total (CHF 93.95 / pièce(s))

CHF 93.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteurs magnétiques Balluff BMF0087 pour plusieurs formes de rainures

Connexion : connecteur M12x1, 4 pôles, codage A.
Dimensions : 25 x 11.9 x 26 mm
Principe de fonctionnement : capteur magnétique
Fixation : avec collier de serrage
Application : cylindre rond
Cylindre pneumatique avec rainure trapézoïdale

Caractéristiques techniques

Caractéristiques principales :dimensions : 25 x 11.9 x 26 mm
Connexion : connecteur M12x1, 4 pôles, codage A.
Application : cylindre rond
Cylindre pneumatique avec rainure trapézoïdale
Fixation : avec collier de serrage
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : capteur magnétique
Boîtier en aluminium
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 10000 Hz
Indice de protection : IP67
Température ambiante : de -25 à 85 °C
Caractéristiques supplémentaires :
Principe de fonctionnement : capteur magnétique
Dimensions : 25 x 11.9 x 26 mm
Fixation : avec collier de serrage
Affichage de la fonction : oui
Résistance de sortie Ra : drain ouvert
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 1 μF
Courant à vide E/S max., sans atténuation : 10 ma
Courant résiduel lr max. : 80 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 10000 Hz
Chute de tension statique max. : 3.1 V
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
MTTF (40 °C) : 330 A.
Surface active, matériau : pu
Matériau du boîtier caractéristiques mécaniques : aluminium
Câble de coupure toff max. : 0,05 ms.
Commutation d'enclenchement tonalité max. : 0,05 ms.
Intensité du champ de mesure HN : 1,2 kA/M.
Intensité du champ de commutation garantie HA : 2 kA/M.
Hystérésis H max. (% de HN) : 45%
Application : cylindre rond|cylindre pneumatique avec rainure trapézoïdale
Dérive de température max. (% de HN) : 0.3%

Type de produit: Capteur de champ magnétique

Type: BMF 32M-PS-C-2-S4

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 PNP

Sorties: PNP

Matériau du boîtier: aluminium

Modèle: magnétique

Propriété du matériau: Alliage aluminium

Branchement: M12, 4 pôles

Température min.: -25 °C

Température max.: 85 °C

: IP67

Longueur: 26.00 mm

Largeur: 25.00 mm

Hauteur: 11.90 mm

Dim.: (L x l x H) 26.00 x 25.00 x 11.90 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

Type de montage: borne

Tension de fonctionnement: 24 V/DC

Fréquence de commutation: 10000 Hz

Courant de service: 24 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3420344 BALLUFF Capteur de champ magnétique magnétique BMF 32M-PS-C-2-S4 BMF0087 PNP (L x l x H) 26.00 x 25.00 x 11.90 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3420344 BALLUFF Capteur de champ magnétique magnétique BMF 32M-PS-C-2-S4 BMF0087 PNP (L x l x H) 26.00 x 25.00 x 11.90 mm

Description

Dimensions=25 x 11.9 x 26 mm, raccordement=M12x1 mâle, 4 pôles, codage A, application=cylindre pneumatique à cylindre rond avec rainure trapézoïdale, fixation=avec collier de serrage, matériau du boîtier=aluminium, sortie de commutation=PNP NO (NO), fréquence de commutation=10000 Hz, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...85 °C, indice de protection=IP67, homologation/conformité=CEculusWEEE

Ce texte a été traduit par une machine.
