Name: BALLUFF BOD0006 Capteur de distance 1 pc(s) 24 Portée max.: 300 mm (L x l x H) 50.00 x 17.00 x 50.00 mm
Brand: BALLUFF
SKU: 3416238
Availability: BackOrder

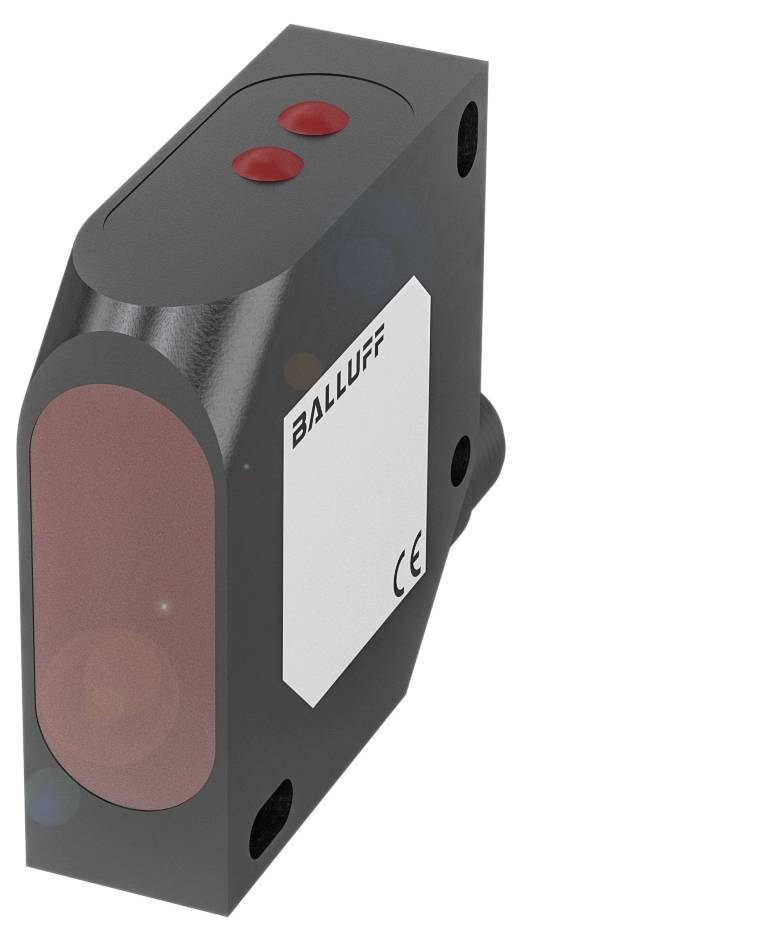

Capteur Balluff compact noir-gris avec deux boutons rouges et marquage CE, adapté aux applications industrielles.

Photo non contractuelle

Type de produit

Capteur de distance

Tension de fonctionnement min.

18.0 V

Tension de fonctionnement max.

30.0 V

Portée max. en champ libre

300 mm

Type

BOD0006

Fiche technique (PDF)

Livraison le jeu. 3 décembre

Nombre

pièce(s)

Total (CHF 1'074.95 / pièce(s))

CHF 1'219.95

-12 %

CHF 1'074.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 100.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteurs de distance Balluff BOD0006 avec boîtier en plastique et laser à lumière rouge et PMMA comme matériau pour la surface active

Dimensions : 17 x 50 x 50 mm
Série : 26K
Interface : analogique, courant 4...20 ma
linéaire croissant/décroissant
2x PNP N/O/N/F (NO/NC)
Principe de fonctionnement : capteur de distance opto-électronique
Principe de fonctionnement optique : triangulation

Caractéristiques techniques

Caractéristiques principales :dimensions : 17 x 50 x 50 mm
Connexion : connecteur, connecteur M12x1, 8 pôles
Résolution : 0,1 % FS
Série : 26K
Tension de fonctionnement Ub : 18...30 VDC
Principe de fonctionnement : capteur de distance opto-électronique
Principe de fonctionnement optique : triangulation
Matériau du boîtier : ABS.
Précision : ± 0.25 % FS
Type de lumière : lumière rouge laser
Taille du spot lumineux : 2 x 4,5 mm à 300 mm
Portée : 80...300 mm réglable
Interface : analogique, courant 4...20 ma
linéaire croissant/décroissant
2x PNP N/O/N/F (NO/NC)
Caractéristique du faisceau : divergence
Précision de répétition : 0,25 % FS
Caractéristiques supplémentaires :
Dimensions : 17 x 50 x 50 mm
Fixation : vis M4
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 50 V DC
Câble tv prêt à l'emploi : 300 ms max
Tension de fonctionnement Ub : 18...30 VDC
Capacité de charge max. Pour Ue : 0,1 μF
Fréquence de commutation : 1000 Hz
Classe de protection : II
Connexion : connecteur, connecteur M12x1, 8-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Distance de commutation nominale SN : 300 mm, réglable
MTTF (40 °C) : 9 A.
Surface active, matériau : PMMA
Sortie de commutation : 2x PNP N/O/N/F (NO/NC)
Matériau du boîtier : ABS.
Indice de protection : IP67
Température ambiante : -10...60 °C.
Portée : 80...300 mm réglable
Câble de coupure toff max. 0,5 ms.
Commutation de marche tonalité max. : 0,5 ms.
Courant à vide IO max. Pour Ue : 40 ma
Lumière extérieure max. : 5000 lux
Principe de fonctionnement optique : triangulation
Classe laser selon IEC 60825-1: 2
Type de lumière : lumière rouge laser
Taille du spot lumineux : 2 x 4,5 mm à 300 mm
Puissance moyenne Po max. : 1 mW
Fonction de commutation optique : commutation claire/sombre
Caractéristique du faisceau : divergence
Longueur d'onde : 650 nm
Fonction d'entrée : déclencheur|émetteur activé/désactivé
Résolution : 0,1 % FS
Précision de répétition : 0,25 % FS
Sortie analogique : analogique, courant 4...20 ma
Caractéristique de sortie : linéaire croissant/décroissant
Résistance de charge RL max. (Analogique I) : 500 ohms
Précision : ± 0.25 % FS
Fonction de temporisation : temporisation à la mise hors tension
Fonction temps, durée : 50 ms.
Durée de vie moyenne : 50000 h, 40 °C.

Type de produit: Capteur de distance

Type: BOD0006

Contenu: 1 pc(s)

Tension de fonctionnement: 24

Tension de fonctionnement min.: 18.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 18.0 - 30.0 V

Type de contact: 1 PNP

Type d'émetteur: Laser à semi-conducteurs rouge

Sorties: PNP

Résolution: 0.1 Fe%

Portée min. (en champ libre): 80 m

: 300 mm

Tolérance +/-: 0.25 %

Branchement: fiche mâle
fiche mâle

: IP67

Température min.: -10 °C

Température max.: 60 °C

Longueur: 50.00 mm

Largeur: 17.00 mm

Hauteur: 50.00 mm

Dim.: (L x l x H) 50.00 x 17.00 x 50.00 mm

Connexion: connecteur

Type de filetage côté du raccordement: M12 x 1

Référence fabricant: BOD0006

Tension nominale: 30.0 V

Nombre de pôles: 8

Longueur d’onde: 650 nm

Matériau du boîtier: ABS

Matériau: ABS

Classe de laser: 2

Distance de commutation (max.): 300 mm

Fréquence de commutation: 1000 Hz

Courant de service: 100 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416238 BALLUFF BOD0006 Capteur de distance 1 pc(s) 24 Portée max.: 300 mm (L x l x H) 50.00 x 17.00 x 50.00 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416238 BALLUFF BOD0006 Capteur de distance 1 pc(s) 24 Portée max.: 300 mm (L x l x H) 50.00 x 17.00 x 50.00 mm

Description

Série=26K, dimension=17 x 50 x 50 mm, interface=analogique, courant 4.20 ma croissant/descendant linéaire 2x PNP NO/NF (NO/NC), principe de fonctionnement=capteur de distance opto-électronique, principe de fonctionnement optique=triangulation, caractéristique du faisceau=divergence, type de lumière=laser lumière rouge, taille du spot lumineux = 2 x 4,5 mm à 300 mm, portée = 80...300 mm réglable, précision = +0,25 % FS, répétabilité = 0,25 % FS, résolution = 0,1 % FS, raccordement = connecteur, connecteur M12x1, 8 pôles, matériau du boîtier=ABS, tension de fonctionnement Ub=18...30 VDC, homologation/conformité=CECUULUSEACWEEE
