Name: BALLUFF BOD0005 Capteur de distance 1 pc(s) 24 Portée max.: 100 mm (L x l x H) 50.00 x 17.00 x 50.00 mm
Brand: BALLUFF
SKU: 3416232
Availability: BackOrder

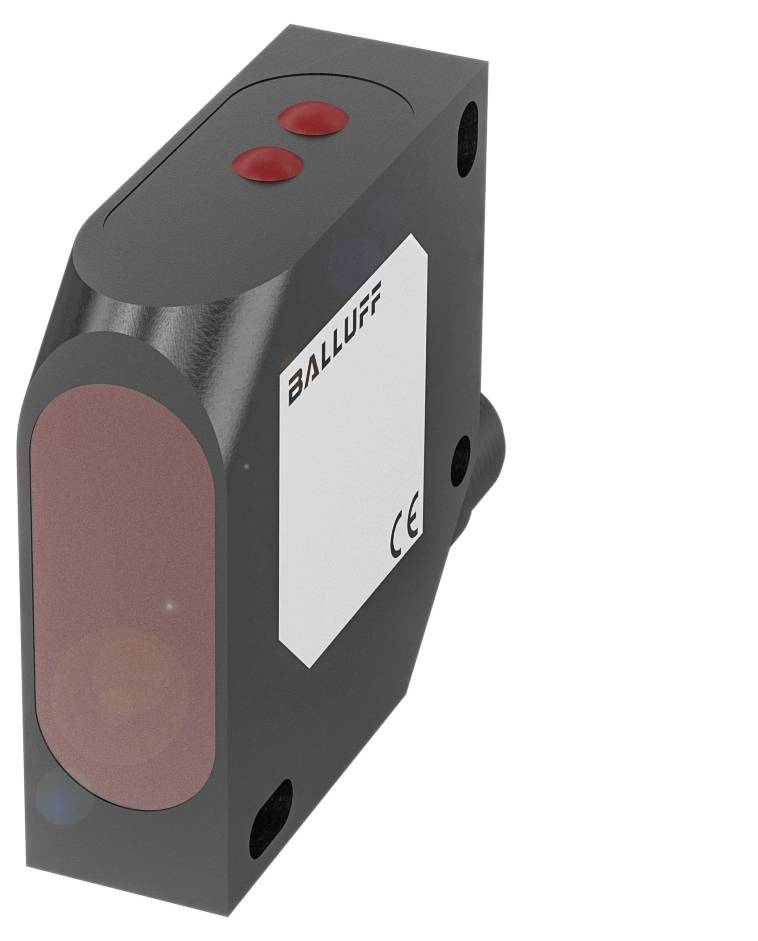

Un capteur rectangulaire avec un boîtier sombre et deux boutons rouges. Sur le côté est inscrit 'Balluff CE'.

Photo non contractuelle

Type de produit

Capteur de distance

Tension de fonctionnement min.

18.0 V

Tension de fonctionnement max.

30.0 V

Portée max. en champ libre

100 mm

Type

BOD0005

Fiche technique (PDF)

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 1'074.95 / pièce(s))

CHF 1'219.95

-12 %

CHF 1'074.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 100.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteurs de distance Balluff BOD0005 avec boîtier en plastique et laser à lumière rouge et PMMA comme matériau pour la surface active

Dimensions : 17 x 50 x 50 mm
Série : 26K
Interface : analogique, courant 4...20 ma
linéaire croissant/décroissant
2x PNP N/O/N/F (NO/NC)
Principe de fonctionnement : capteur de distance opto-électronique
Principe de fonctionnement optique : triangulation

Caractéristiques techniques

Caractéristiques principales :dimensions : 17 x 50 x 50 mm
Connexion : connecteur, connecteur M12x1, 8 pôles
Résolution : 0,1 % FS
Série : 26K
Tension de fonctionnement Ub : 18...30 VDC
Principe de fonctionnement : capteur de distance opto-électronique
Principe de fonctionnement optique : triangulation
Matériau du boîtier : ABS.
Précision : ± 0.25 % FS
Type de lumière : lumière rouge laser
Taille du spot : 1,5 x 3,25 mm à 100 mm
Portée : 30...100 mm réglable
Interface : analogique, courant 4...20 ma
linéaire croissant/décroissant
2x PNP N/O/N/F (NO/NC)
Caractéristique du faisceau : divergence
Précision de répétition : 0,25 % FS
Caractéristiques supplémentaires :
Dimensions : 17 x 50 x 50 mm
Fixation : vis M4
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 50 V DC
Câble tv prêt à l'emploi : 300 ms max
Tension de fonctionnement Ub : 18...30 VDC
Capacité de charge max. Pour Ue : 0,1 μF
Fréquence de commutation : 1000 Hz
Classe de protection : II
Connexion : connecteur, connecteur M12x1, 8-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Distance de commutation nominale SN : 100 mm, réglable
MTTF (40 °C) : 9 A.
Surface active, matériau : PMMA
Sortie de commutation : 2x PNP N/O/N/F (NO/NC)
Matériau du boîtier : ABS.
Indice de protection : IP67
Température ambiante : -10...60 °C.
Portée : 30...100 mm réglable
Câble de coupure toff max. 0,5 ms.
Commutation de marche tonalité max. : 0,5 ms.
Courant à vide IO max. Pour Ue : 40 ma
Lumière extérieure max. : 5000 lux
Principe de fonctionnement optique : triangulation
Classe laser selon IEC 60825-1: 2
Type de lumière : lumière rouge laser
Taille du spot : 1,5 x 3,25 mm à 100 mm
Puissance moyenne Po max. : 1 mW
Fonction de commutation optique : commutation claire/sombre
Caractéristique du faisceau : divergence
Longueur d'onde : 650 nm
Fonction d'entrée : déclencheur|émetteur activé/désactivé
Résolution : 0,1 % FS
Précision de répétition : 0,25 % FS
Sortie analogique : analogique, courant 4...20 ma
Caractéristique de sortie : linéaire croissant/décroissant
Résistance de charge RL max. (Analogique I) : 500 ohms
Précision : ± 0.25 % FS
Fonction de temporisation : temporisation à la mise hors tension
Fonction temps, durée : 50 ms.
Durée de vie moyenne : 50000 h, 40 °C.

Type de produit: Capteur de distance

Type: BOD0005

Contenu: 1 pc(s)

Tension de fonctionnement: 24

Tension de fonctionnement min.: 18.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 18.0 - 30.0 V

Type de contact: 1 PNP

Type d'émetteur: Laser à semi-conducteurs rouge

Sorties: PNP

Résolution: 0.1 Fe%

Portée min. (en champ libre): 30 m

: 100 mm

Tolérance +/-: 0.25 %

Branchement: fiche mâle
fiche mâle

: IP67

Température min.: -10 °C

Température max.: 60 °C

Longueur: 50.00 mm

Largeur: 17.00 mm

Hauteur: 50.00 mm

Dim.: (L x l x H) 50.00 x 17.00 x 50.00 mm

Type de filetage côté du raccordement: M12 x 1

Référence fabricant: BOD0005

Tension nominale: 30.0 V

Nombre de pôles: 8

Longueur d’onde: 650 nm

Matériau du boîtier: ABS

Matériau: ABS

Classe de laser: 2

Distance de commutation (max.): 100 mm

Fréquence de commutation: 1000 Hz

Courant de service: 100 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416232 BALLUFF BOD0005 Capteur de distance 1 pc(s) 24 Portée max.: 100 mm (L x l x H) 50.00 x 17.00 x 50.00 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416232 BALLUFF BOD0005 Capteur de distance 1 pc(s) 24 Portée max.: 100 mm (L x l x H) 50.00 x 17.00 x 50.00 mm

Description

Série=26K, dimension=17 x 50 x 50 mm, interface=analogique, courant 4.20 ma croissant/descendant linéaire 2x PNP NO/NF (NO/NC), principe de fonctionnement=capteur de distance opto-électronique, principe de fonctionnement optique=triangulation, caractéristique du faisceau=divergence, type de lumière=laser lumière rouge, taille du spot lumineux = 1,5 x 3,25 mm à 100 mm, portée = 30...100 mm réglable, précision =±0,25 % FS, répétabilité = 0,25 % FS, résolution = 0,1 % FS, raccordement = connecteur, connecteur M12x1, 8 pôles, matériau du boîtier=ABS, tension de fonctionnement Ub=18...30 VDC, homologation/conformité=CECUULUSEACWEEE

Ce texte a été traduit par une machine.
