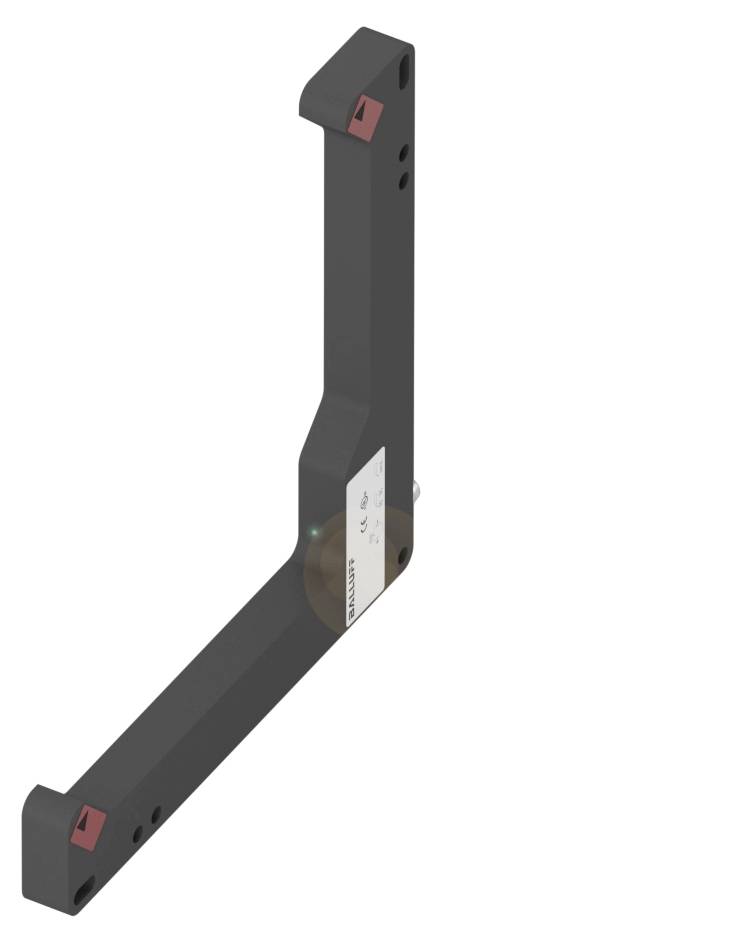

Photo non contractuelle
BALLUFF Barrière photoélectrique d'angle BWL0001 BWL0001 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Barrière photoélectrique d'angle
Tension de fonctionnement max.
30.0 V
Branchement
câble avec connecteur M8 3 pins
Type
BWL0001
Fiche technique (PDF)
Nombre
Total (CHF 295.95 / pièce(s))
CHF 347.95
-15 %
CHF 295.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Barrière lumineuse angulaire robuste Balluff BWL0001 avec différents types d'éclairage
- Dimensions : 12 x 150 x 159 mm
- Série : D
- Interface : PNP N/O/N/F (NO/NC)
- Principe de fonctionnement : barrière lumineuse angulaire
- Principe de fonctionnement optique : barrière lumineuse à usage unique
Caractéristiques techniques
- Caractéristiques principales :dimensions : 12 x 150 x 159 mm
- Surface active, matériau : verre
- Connexion : connecteur, mâle M8 x 1, 3 pôles
- Série : D
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : barrière lumineuse angulaire
- Principe de fonctionnement optique : barrière lumineuse à usage unique
- Matériau du boîtier : zinc, moulé sous pression, laqué
- Type d'éclairage: infrarouge
- Taille du spot lumineux : sortie de lumière de 2,5 mm de diamètre
- Interface : PNP N/O/N/F (NO/NC)
- Caractéristique du faisceau : divergence
- Caractéristiques supplémentaires :
- Principe de fonctionnement : barrière lumineuse angulaire
- Dimensions : 12 x 150 x 159 mm
- Fixation : vis M4
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt max. 200 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 1 μF
- Courant résiduel lr max. : 50 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 2000 Hz
- Connexion : connecteur, mâle M8 x 1, 3-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Surface active, matériau : verre
- Matériau du boîtier : zinc, moulé sous pression, laqué
- Possibilité de réglage : commutation clair/sombre|sensibilité
- Contacts, protection de surface : dorés
- Protection de surface : laquée
- Série : D
- Forme : angle|raccord droit
- Affichage : fonction de sortie - LED jaune|LED verte : tension de fonctionnement
- Réglage : potentiomètre 270° (2x)
- Câble de coupure toff max. : 0,25 ms.
- Commutation de marche tonalité max. : 0,25 ms.
- Courant à vide IO max. Pour Ue : 35 ma
- Hystérésis H max. 0,5 mm
- MTTF (40 °C) matériau : 300 A.
- Possibilité d'échange protégé zone de détection/plage de mesure : oui
- Type d'emballage
Piece
- Type de produit
Barrière photoélectrique d'angle
- Type
BWL0001
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NF (R)
1 NO (T)
- Sorties
PNP
- Fréquence de commutation
2000 Hz
- Branchement
câble avec connecteur M8 3 pins
- Matériau du boîtier
Zinc
- Propriété du matériau
moulé sous pression
- Type d'émetteur
Led infrarouge
IP67
- Température min.
-10 °C
- Température max.
60 °C
- Longueur
159.00 mm
- Largeur
12.00 mm
- Hauteur
150.00 mm
- Profondeur
159 m
- Dim.
(L x l x H) 159.00 x 12.00 x 150.00 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417619 BALLUFF Barrière photoélectrique d'angle BWL0001 BWL0001 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417619 BALLUFF Barrière photoélectrique d'angle BWL0001 BWL0001 1 pc(s)
Description
Les barrières lumineuses angulaires de Balluff sont une évolution constante des barrières photoélectriques pour les applications les plus exigeantes. Sa forme de boîtier et sa géométrie de rayonnement spéciales permettent de démarrer et de détecter des objets dans presque toutes les directions. L'installation est très simple même dans des conditions d'espace difficiles : l'émetteur et le récepteur sont parfaitement alignés l'un sur l'autre. Série=D, dimensions=12 x 150 x 159 mm, interface=PNP NO/NF (NO/NC), principe de fonctionnement=barrière lumineuse angulaire, principe de fonctionnement optique=barrière lumineuse unidirectionnelle, caractéristique du faisceau=divergence, type de lumière = infrarouge, taille du spot lumineux = Ø 2,5 mm, raccordement = connecteur, connecteur M8 x 1, 3 pôles, matériau du boîtier = zinc, moulage sous pression, surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
