Name: BALLUFF Barrière lumineuse unidirectionnelle BOS 12M-PA-RE10-S4 BOS024U récepteur 1 pc(s)
Brand: BALLUFF
SKU: 3416572
Availability: BackOrder

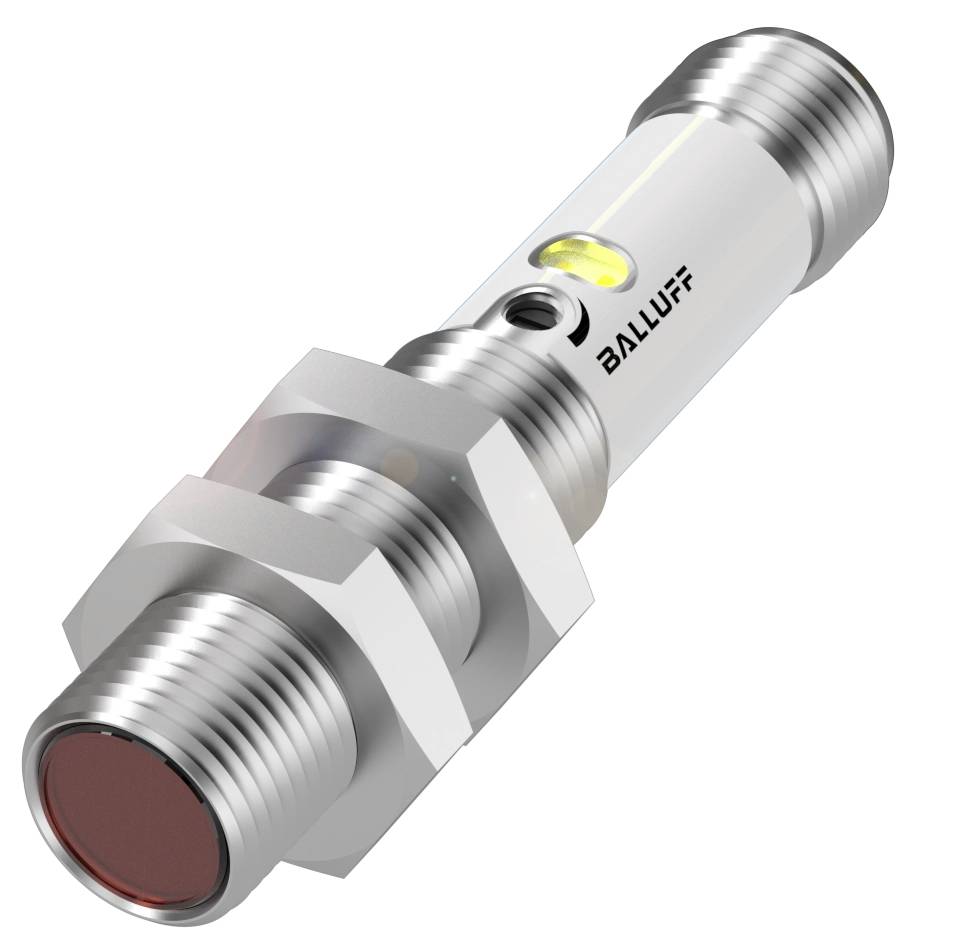

Capteur de proximité cylindrique avec boîtier métallique et affichage LED, adapté aux applications industrielles.

Photo non contractuelle

Type de produit

Barrière lumineuse unidirectionnelle

Branchement

M12, 4 pôles

Type

BOS 12M-PA-RE10-S4

Modèle

récepteur

Tension de fonctionnement

24 V/DC

Fiche technique (PDF)

Livraison le mer. 2 décembre

Nombre

pièce(s)

Total (CHF 107.95 / pièce(s))

CHF 107.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrière lumineuse cylindrique BOS024U Balluff avec filetage M12 et différents types de lumière

Dimensions : Ø 12 x 60 mm
Série : 12M
Interface : PNP N/O (NO)
PNP NF (NC)
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : barrière lumineuse à usage unique (récepteur)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 12 x 60 mm
Surface active, matériau : PMMA
Connexion : connecteur, connecteur M12x1, 4 pôles
Série : 12M
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : barrière lumineuse à usage unique (récepteur)
Matériau du boîtier : laiton, nickelé
Type de lumière : lumière rouge LED
Portée : 08 m
Interface : PNP N/O (NO)
PNP NF (NC)
Caractéristiques supplémentaires :
Principe de fonctionnement : capteur opto-électronique
Dimensions : Ø 12 x 60 mm
Fixation : écrou M12x1
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 0,2 μF
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 1000 Hz
Connexion : connecteur, connecteur M12x1, 4-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation nominale SN : 8 m, réglable
Dérive de température max. (% de Sr) : 10%
MTTF (40 °C) : 1175 A.
Surface active, matériau : PMMA
Matériau du boîtier : laiton, nickelé
Portée : 08 m
Couple de serrage max. : 7 Nm
Possibilité de réglage : sensibilité (SN)
Contacts, protection de surface : dorés
Protection de surface : nickelée
Série : 12M
Forme : cylindre|optique droite
Affichage : LED verte : tension de fonctionnement|court-circuit - LED verte, clignotante|LED jaune : réception de la lumière|plage limite - LED jaune, clignote
Réglage : potentiomètre 270°
Câble de coupure toff max. 0,5 ms.
Commutation de marche tonalité max. : 0,5 ms.
Courant à vide IO max. Pour Ue : 15 ma
Chute de tension max. Pour IE : 1,5 V.
Lumière extérieure max. : 10000 lux
Principe de fonctionnement optique : barrière lumineuse à usage unique (récepteur)
Type de lumière : lumière rouge LED
Fonction de commutation optique : à commutation claire|à commutation sombre
EMETTEUR DE RÉFÉRENCE : BOS 12M-X-RS10-S4

Type de produit: Barrière lumineuse unidirectionnelle

Type: BOS 12M-PA-RE10-S4

Modèle: récepteur

Tension de fonctionnement: 24 V/DC

Type de contact: 1 NF (R)
1 NO (T)

Fréquence de commutation: 1000 Hz

Branchement: M12, 4 pôles

Taille: M12

Matériau du boîtier: laiton (nickelé)

Propriété du matériau: nickelé

Type d'émetteur: Led rouge

: 8 m

Spécificités: Connexion avec afficheur LED

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416572 BALLUFF Barrière lumineuse unidirectionnelle BOS 12M-PA-RE10-S4 BOS024U récepteur 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416572 BALLUFF Barrière lumineuse unidirectionnelle BOS 12M-PA-RE10-S4 BOS024U récepteur 1 pc(s)

Description

Avec une précision de répétition exceptionnelle, nos barrières lumineuses jetables sont idéales pour Ideal. Vous détectez les objets indépendamment de la surface, de la couleur et du matériau. L'émetteur et le récepteur se trouvent dans des boîtiers séparés. Les distances élevées ne posent aucun problème pour les barrières photoélectriques. Ils disposent d'une grande réserve de fonctions et sont très résistants à la pollution. Capteur opto-électronique, émetteur lumineux = LED, type de raccordement = connecteur, sortie de commutation = PNP NO (NO) ; PNP NF (NC) broches 4-2, portée max. = 8 M.
