Name: BALLUFF Barrière lumineuse de cadre BOW001J BOW001J dynamique commutation sans réception 1 pc(s)
Brand: BALLUFF
SKU: 3416626
Availability: BackOrder

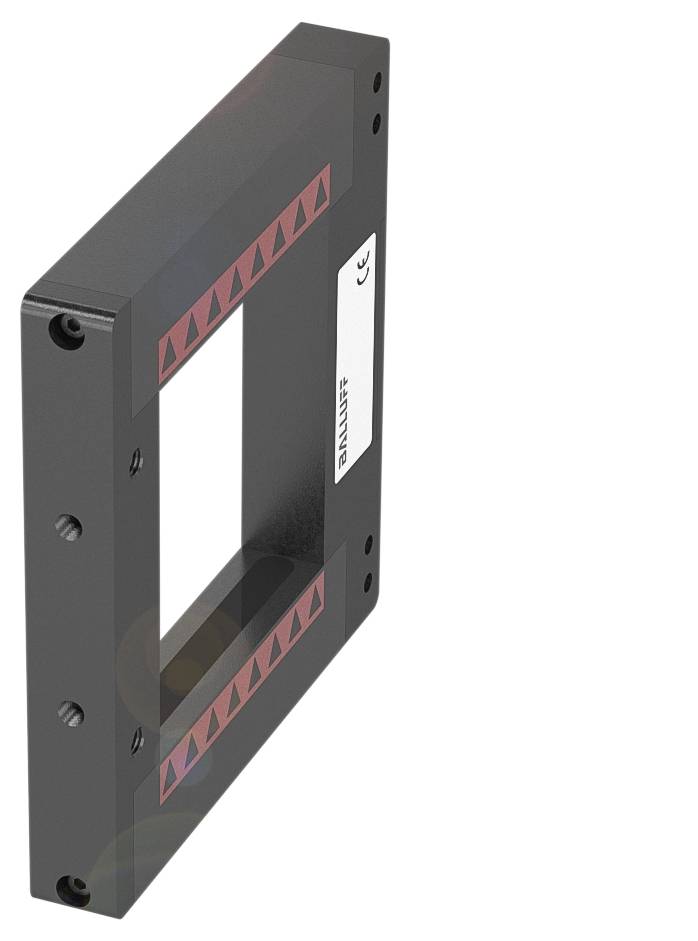

Un cadre rectangulaire noir avec une découpe carrée au centre et des motifs triangulaires rouges le long des bords.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Barrière lumineuse de cadre

Fonctions

commutation sans réception

Tension de fonctionnement max.

30.0 V

Branchement

câble avec connecteur M8 3 pins

Fiche technique (PDF)

Livraison le mar. 15 décembre

Nombre

pièce(s)

Total (CHF 1'169.95 / pièce(s))

CHF 1'234.95

-5 %

CHF 1'169.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 100.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Balluff BOW001J barrière lumineuse avec sortie dynamique pour les objets en chute

Dimensions : 18 x 130 x 140 mm
Série : A
Interface : PNP à fermeture dynamique (NO)
Principe de fonctionnement : barrière lumineuse de cadre
Fenêtre active (PL × AL): 80 × 80 mm

Caractéristiques techniques

Caractéristiques principales :dimensions : 18 x 130 x 140 mm
Surface active, matériau : PMMA
Fenêtre active (PL × AL): 80 × 80 mm
Connexion : connecteur, mâle M8 x 1, 3 pôles
Série : A
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : barrière lumineuse de cadre
Principe de fonctionnement optique : barrière lumineuse à usage unique
Matériau du boîtier : aluminium, anodisé, noir
Type d'éclairage: infrarouge
Interface : PNP à fermeture dynamique (NO)
Caractéristique du faisceau : divergence
Caractéristiques supplémentaires :
Principe de fonctionnement : barrière lumineuse de cadre
Dimensions : 18 x 130 x 140 mm
Fixation : vis M6|vis M4
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 75 V DC
Câble tv prêt à l'emploi : 100 ms max
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 0,1 μF
Courant résiduel lr max. : 50 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 100 Hz dynamique
Connexion : connecteur, mâle M8 x 1, 3-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Surface active, matériau : PMMA
Sortie de commutation : PNP à fermeture dynamique (NO)
Matériau du boîtier : aluminium, anodisé, noir
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms, 3x6
En 60068-2-6, vibration : 10...55 Hz, 0,5 mm, 3x5 min|55 Hz, 0,5 mm, 3 x 30 min
Indice de protection : IP67
Température ambiante : -10...55 °C.
Degré de pollution : 3
Possibilité de réglage : temps de retard|sensibilité dynamique
Protection de surface : anodisé, noir
Série : A
Forme : cadre
Affichage : fonction de sortie dynamique -|LED rouge|LED verte : tension de fonctionnement
Réglage : potentiomètre 270° (2x)
Câble de coupure toff max. : 0,4 ms dyn.
Commutation de marche tonalité max. : 0,4 ms dyn.
Courant à vide IO max. Pour Ue : 45 ma
Chute de tension max. Pour IE : 2,5 V.
Lumière extérieure max. : 5000 lux
Principe de fonctionnement optique : barrière lumineuse à usage unique
Type d'éclairage: infrarouge
Fonction de commutation optique : commutation foncée
Caractéristique du faisceau : divergence
Longueur d'onde : 880 nm
Pièce la plus petite type : dynamique de 1,0 mm
Fenêtre active (PL × AL): 80 × 80 mm
Fonction de temporisation : temporisation à la mise hors tension dynamique
Fonction temps, durée : T = 5...300 ms.

Type d'emballage: Piece

Type de produit: Barrière lumineuse de cadre

Type: BOW001J

Modèle: dynamique

Fonctions: commutation sans réception

Tension de fonctionnement: 24

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 NO (T)

Fréquence de commutation: 100 Hz

Branchement: câble avec connecteur M8 3 pins

Matériau du boîtier: aluminium

Propriété du matériau: anodisé

Type d'émetteur: Led infrarouge

Longueur d’onde: 880 nm

: IP67

Température min.: -10 °C

Température max.: 55 °C

Longueur: 140.00 mm

Largeur: 18.00 mm

Hauteur: 130.00 mm

Profondeur: 140 m

Dim.: (L x l x H) 140.00 x 18.00 x 130.00 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416626 BALLUFF Barrière lumineuse de cadre BOW001J BOW001J dynamique commutation sans réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416626 BALLUFF Barrière lumineuse de cadre BOW001J BOW001J dynamique commutation sans réception 1 pc(s)

Description

Nos barrières lumineuses sont utilisées là où les objets doivent être consultés non seulement de manière ponctuelle, mais également dans un domaine. Grâce à leur multitude de rayons disposés en parallèle, ils peuvent capturer des objets dans une large fenêtre. Nos barrières photoélectriques garantissent une résolution élevée et constante à tous les endroits de la zone. Les barrières photoélectriques de Balluff sont disponibles en variantes dynamiques et statiques. Série=A, dimensions=18 x 130 x 140 mm, fenêtre active (PL × AL)=80 × 80 mm, interface=PNP à ouverture dynamique (NO), principe de fonctionnement=barrière photoélectrique à cadre, principe de fonctionnement optique=barrière lumineuse unidirectionnelle, caractéristique du faisceau=divergence, type de lumière=infrarouge, connecteur=connecteur, connecteur M8 x 1, 3 pôles, matériau du boîtier=aluminium, surface active, matériau=PMMA, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CEWEEE

Ce texte a été traduit par une machine.
