Name: Weidmüller 1552720000 Durchgangsreihenklemme 3.5 mm Push-In-Klemme Belegung: einfach Orange 100 St. Piece
Brand: Weidmüller
SKU: 2242682
Availability: BackOrder

Orange Klemmenblock aus Kunststoff mit integrierten Metallkontakten und Hebelmechanismus zur Befestigung von elektrischen Leitungen.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Durchgangsreihenklemme

Anschluss

Push-In-Klemme

Querschnitt flexibel (max.)

1.5 mm²

Querschnitt starr (max.)

1.5 mm²

Lieferung Fr., 13. Nov.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 0.80 / Stück)

CHF 91.95

-13 %

CHF 79.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Lagertemperatur: +10 °C - +40 °C
Dauergebrauchstemperatur: -60 °C - +130 °C
Bemessungsquerschnitt: 1.5 mm²
Strom bei max. Leiter: 17.5 A
Durchgangswiderstand: 1.83 mΩ
Verlustleistung: 0.56 W
Bemessungsstoßspannung: 6 kV
Anschlussrichtung: oben
Anzahl Anschlüsse: 4
Klemmbereich, max.: 1.5 mm²
Klemmbereich, min.: 0.14 mm²
Klingenmaß: 0.4 mm x 2 mm
Lehrdorn nach 60 947-1: A1
Leiteranschlussquerschnitt, mehrdrähtig, max.: 1.5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.: 0.5 mm²
Abschlussplatte erforderlich: Ja
Anzahl der Potentiale: 1
Anzahl der Potentiale pro Etage: 1
PE-Anschluss: Nein
Tragschiene: TS 35
N-Funktion: Nein
PE-Funktion: Nein
PEN-Funktion: Nein
Werkstoff: Wemid
Montageart: TS 35
Offene Seiten: rechts
Tiefe inklusive Tragschiene: 34 mm
Überspannungskategorie: III
Befestigungsart: gerastet
Einbauhinweis: Tragschiene
mit Rastzapfen: Nein
rastbar: Nein

Verpackungsart: Piece

Produkt-Art: Durchgangsreihenklemme

Besonderheiten: mit PUSH-IN-Federanschluss

Anschluss: Push-In-Klemme

Belegung: einfach

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (min.): 0.5 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 26

AWG max.: 14

Klemmenbreite: 3.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 4

Polzahl: 4

Herstellerfarbe: Orange

Nennstrom: 17.5 A

Nennstrom - gerundet: 17.5 A

Nennspannung: 500 V

Abisolierlänge (max.): 8 mm

Herst.-Teilenr.: 1552720000

Inhalt: 100 St.

Typ: A4C 1.5 OR

Abm.: (L x B x H) 33.5 x 3.5 x 67.5 mm

Breite: 3.5 mm

Höhe: 67.5 mm

Länge: 33.5 mm

Bem.-Stoßspg.: 6 kV

Gewicht: 3.14 g

Brennbarkeitsklasse: V0

Farbe Anschlusselement: Orange

Isolationsmaterial: Thermoplast

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Anschluss

Herstellerfarbe

Inhalt

Querschnitt starr (max.)

Querschnitt flexibel (max.)

Querschnitt starr (min.)

Querschnitt flexibel (min.)

Weidmüller 1552720000 Durchgangsreihenklemme 3.5 mm Push-In-Klemme Belegung: einfach Orange 100 St. Piece

Bestell-Nr.:2242682

Lieferung Fr., 13. Nov.

Conrad Electronic

Dieser Artikel

17.5 A

Push-In-Klemme

Orange

100 St.

1.5 mm²

0.5 mm²

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

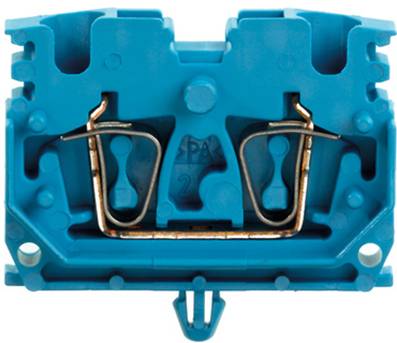

Weidmüller 1712830000 Durchgangsreihenklemme 5.1 mm Zugfeder Blau 100 St. Piece

Bestell-Nr.:2242909

Lieferung Mi., 9. Dez. 2026

Conrad Electronic

24 A

Zugfeder

Blau

100 St.

4 mm²

2.5 mm²

0.5 mm²

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Weidmüller 1781740000 Durchgangsreihenklemme Schrauben Dunkelbeige 1 St. Piece

Bestell-Nr.:2243030

Lieferung Fr., 6. Nov.

5 StückConrad Electronic

41 A

Schrauben

Dunkelbeige

1 St.

10 mm²

0.5 mm²

Stück

Min.: 1

Vielfache: 1

CHF 21.95^*

Weidmüller 2540050000 Durchgangsreihenklemme 6.1 mm Push-In-Klemme, Steckanschluss Beige 100 St. Piece

Bestell-Nr.:2243918

Lieferung Fr., 6. Nov.

5 Set(s)Conrad Electronic

32 A

Push-In-Klemme

Beige

100 St.

4 mm²

0.5 mm²

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller 2540060000 Durchgangsreihenklemme 6.1 mm Push-In-Klemme, Steckanschluss Blau 100 St. Piece

Bestell-Nr.:2243919

Lieferung Di., 17. Nov.

Conrad Electronic

32 A

Push-In-Klemme

Blau

100 St.

4 mm²

0.5 mm²

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Weidmüller 2540070000 Durchgangsreihenklemme 6.1 mm Push-In-Klemme, Steckanschluss Beige 50 St. Piece

Bestell-Nr.:2243920

Lieferung Di., 17. Nov.

Conrad Electronic

32 A

Push-In-Klemme

Beige

50 St.

4 mm²

0.5 mm²

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

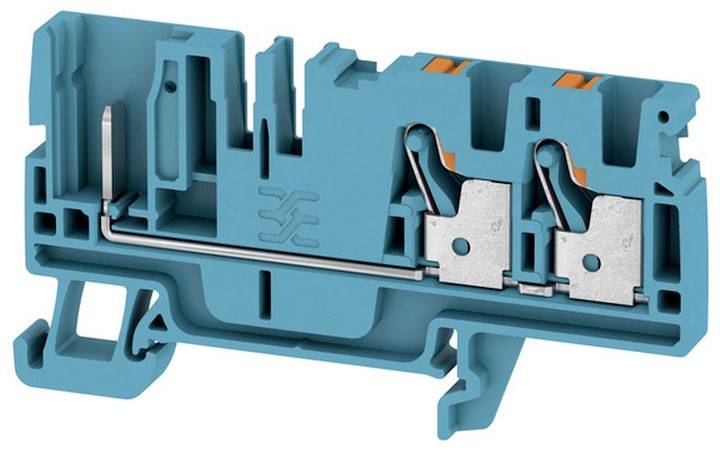

Weidmüller 2540080000 Durchgangsreihenklemme 6.1 mm Push-In-Klemme, Steckanschluss Blau 50 St. Piece

Bestell-Nr.:2243921

Lieferung Fr., 20. Nov.

Conrad Electronic

32 A

Push-In-Klemme

Blau

50 St.

4 mm²

0.5 mm²

Stück

Min.: 1

Vielfache: 1

CHF 53.95^*

Weidmüller 2540090000 Durchgangsreihenklemme 6.1 mm Push-In-Klemme, Steckanschluss Beige 50 St. Piece

Bestell-Nr.:2243922

Lieferung Do., 14. Jan. 2027

Conrad Electronic

32 A

Push-In-Klemme

Beige

50 St.

4 mm²

0.5 mm²

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Weidmüller 2540100000 Durchgangsreihenklemme 6.1 mm Push-In-Klemme, Steckanschluss Blau 50 St. Piece

Bestell-Nr.:2243923

Lieferung Fr., 6. Nov.

5 Set(s)Conrad Electronic

32 A

Push-In-Klemme

Blau

50 St.

4 mm²

0.5 mm²

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Weidmüller 2540230000 Durchgangsreihenklemme 6.1 mm Push-In-Klemme, Steckanschluss Belegung: doppelt Beige 50 St. Piece

Bestell-Nr.:2243927

Lieferung Fr., 13. Nov.

Conrad Electronic

32 A

Push-In-Klemme

Beige

50 St.

4 mm²

0.5 mm²

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2242682 Weidmüller 1552720000 Durchgangsreihenklemme 3.5 mm Push-In-Klemme Belegung: einfach Orange 100 St. Piece

Beschreibung

Weidmüller Klemme A4C 1.5 OR

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Klemme PUSH IN, 1.5 mm²Typ:A4C 1.5 ORAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,5..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..1,5 mm²Bemessungsstrom In:17,5 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:SteckanschlussAusführung elektrischer Anschluss 2:SteckanschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:4Geeignet für Leiterwerkstoff:KupferMontageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:-60..130 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:3,5 mmHöhe:67,5 mmTiefe:33,5 mmExplosionsgeprüfte Ausführung Ex e:jaAbschlussplatte erforderlich:jaFarbe:orangeEtagen intern gebrückt:nein
Weidmüller Klemme A4C 1.5 OR: weitere Details
Reihenklemme zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit. EAN: 4050118359855

Geliefert wird: Weidmüller Klemme PUSH IN, 1.5 mm² A4C 1.5 OR, Verpackungseinheit: 100 Stk., EAN: 4050118359855
