Name: Siemens 3RT2026-2CK64-3MA0 Leistungsschütz 3 Schließer 11 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens 1
Brand: Siemens
SKU: 1745764
Availability: BackOrder

Ein elektrisches Relais mit schwarzen Anschlussklemmen und einem roten Schalter ist in einer seitlichen Perspektive abgebildet.

Ein Schaltschrank mit elektronischen Komponenten links. Rechts ein Fenster mit Wassertropfen, das den Blick auf Maschinen im Hintergrund freigibt.

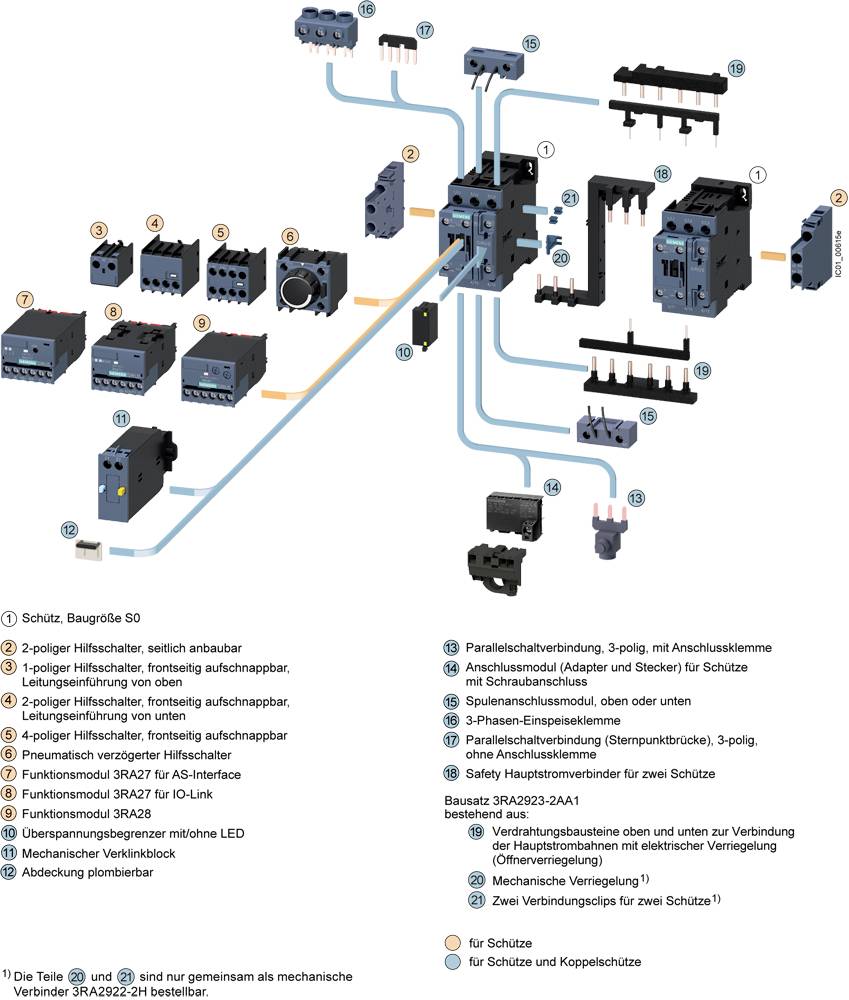

'Detailliertes Schaltbild eines Schützsystems mit mehreren Komponenten, Nummerierungen und einem erklärenden Text zur Verkabelung.'

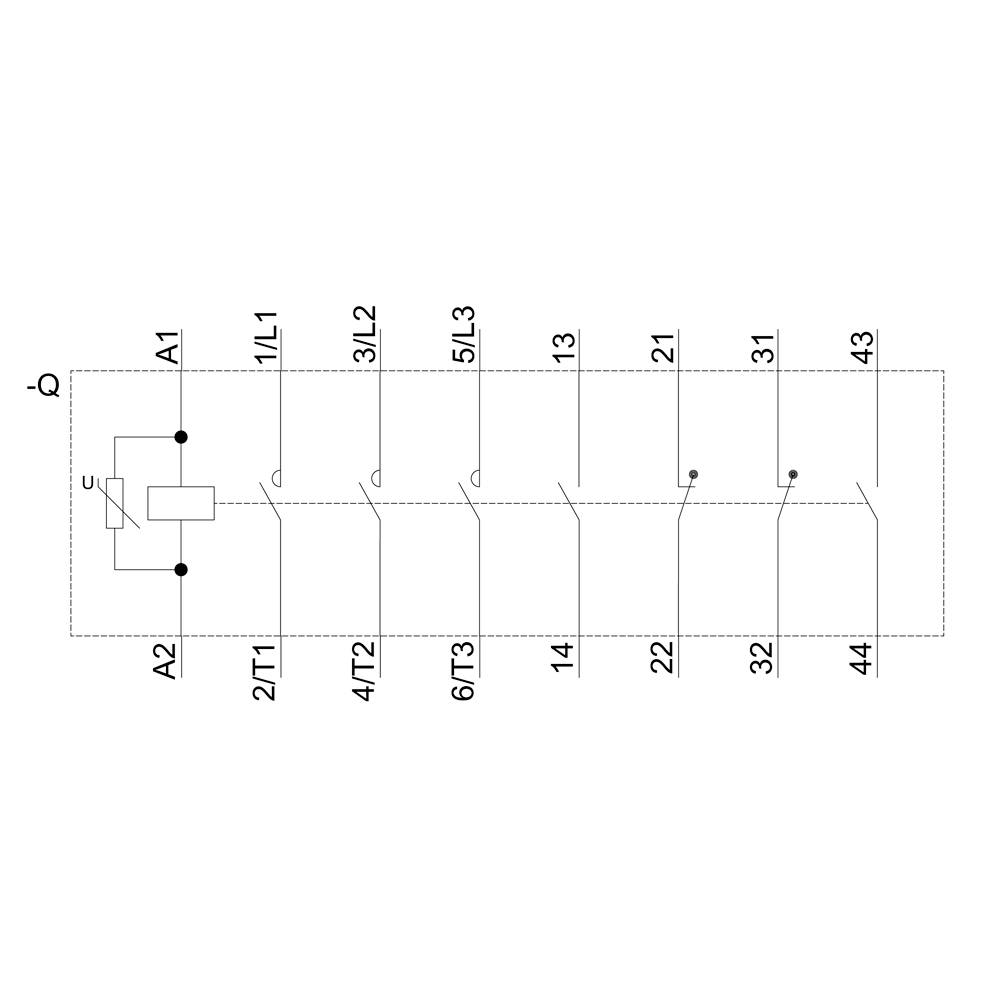

Schaltplan eines Dreiphasen-Schützes mit Anschlüssen: A1, A2 für Steuerkreis, 1L1, 3L2, 5L3 Eingang, 2T1, 4T2, 6T3 Ausgang.

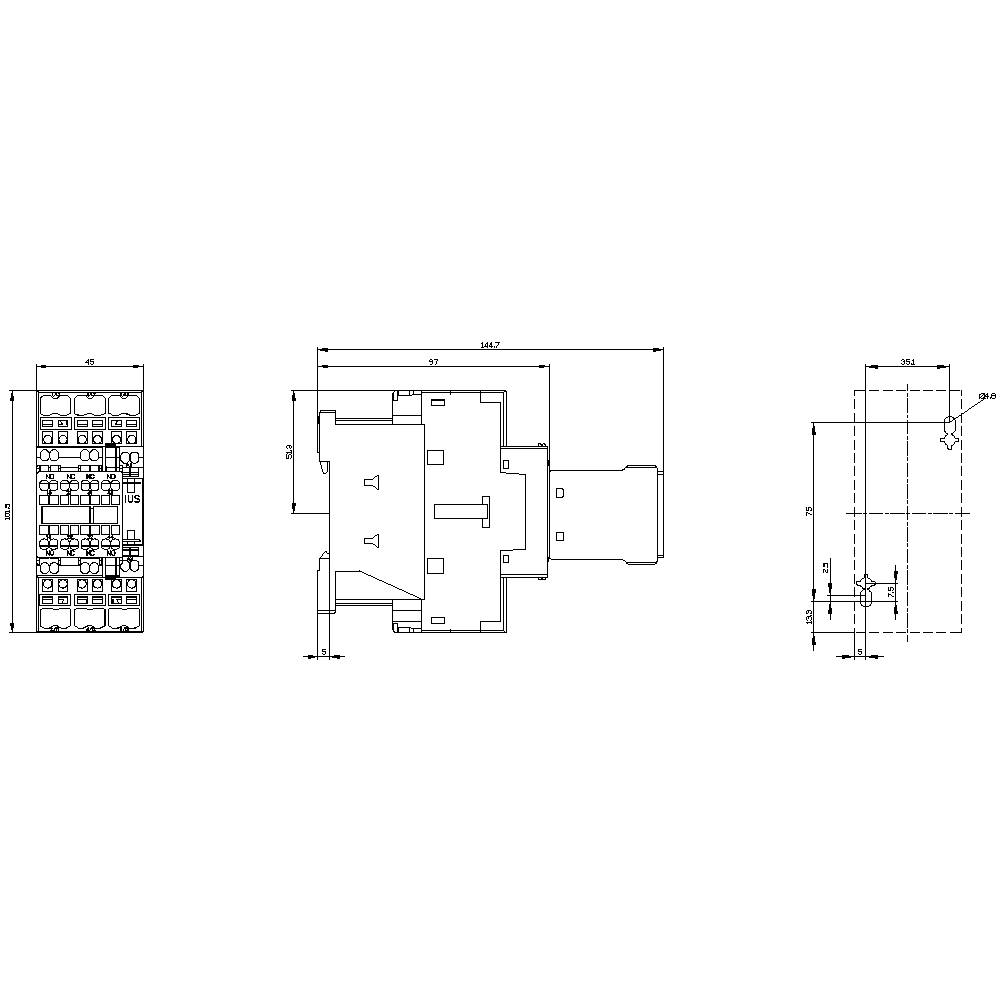

Technische Zeichnung eines elektrischen Geräts mit Maßen. Zeigt Vorder-, Seiten- und Draufsicht. Enthält detaillierte Abmessungen und Komponentenpositionen.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

11 kW

Anschluss

Federzuganschluss

Datenblatt (PDF)

Lieferung Mo., 23. Nov.

Anzahl

Stück

Gesamt (CHF 161.95 / Stück)

CHF 161.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-3e,25A/11kW/400V,3-polig,AC110V/50Hz,120V/60Hz,2S+2Ö,Federzuganschluss

Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Spannungsart: AC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2026-2CK64-3MA0

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Steuerspannung (min.): 110 V/AC

Steuerspannung (max.): 120 V/AC

Steuerspannungs-Bereich: 110 - 120 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 25 A

: 11 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Bauform S0

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 144 mm

Abm.: (B x H x T) 45 x 102 x 144 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 11 kW

: 3

: 2

: 2

: 25 A

: 40 A

: Federzuganschluss

: AC

: 15.5 A

: 11.03248125

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Siemens 3RT2023-1AB00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699182

Lieferung Mo., 23. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AB04 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746132

Lieferung Mo., 23. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2023-1AC20 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704587

Lieferung Fr., 20. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AD00 Leistungsschütz 3 Schließer 4 kW 690 V/AC 1 St.

Bestell-Nr.:1746133

Lieferung Mo., 23. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

Siemens 3RT2023-1AF00 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746134

Lieferung Mo., 23. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AF04 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746135

Lieferung Mo., 23. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2023-1AG20 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746136

Lieferung Mo., 23. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AG24 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746211

Lieferung Mo., 23. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2023-1AH00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1749855

Lieferung Mo., 23. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AK60 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746212

Lieferung Fr., 20. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1745764 Siemens 3RT2026-2CK64-3MA0 Leistungsschütz 3 Schließer 11 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745764 Siemens 3RT2026-2CK64-3MA0 Leistungsschütz 3 Schließer 11 kW 690 V/AC mit Varistor Passend für Marke (Relais): Siemens 1

Beschreibung

Leistungsschütz, AC-3e/AC-3, 25 A, 11 kW / 400 V, 3-polig, AC 110 V, 50 Hz / 120 V, 60 Hz, mit eingestecktem Varistor, Hilfskontakte: 2 S + 2 Ö, Federzuganschluss, Baugröße: S0, Hilfsschalter unlösbar Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
