Name: Siemens 3RT2024-2NF30 Leistungsschütz 3 Schließer 690 V/AC mit Varistor Passend für Marke (Relais): Siemens 1 St.
Brand: Siemens
SKU: 1707084
Availability: BackOrder

Ein Siemens SIRIUS Schütz, grau, mit mehreren Anschlussklemmen, zur Steuerung von elektrischen Motoren und Anlagen verwendet.

Industrie-Szene: Ein offener Schaltschrank mit sichtbaren Kabeln und Schaltkreisen. Rechts ist ein großes, regennasses Fenster zu sehen.

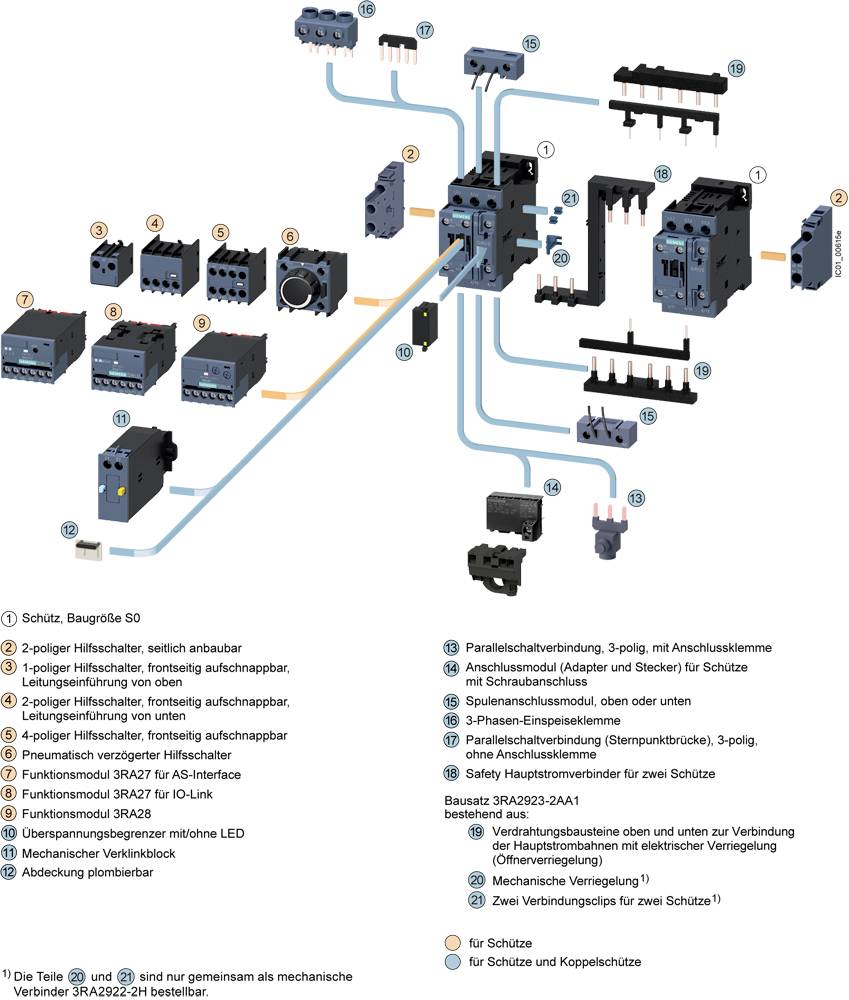

Explosionszeichnung eines Schützsystems mit nummerierten Komponenten und zugehöriger Beschreibung, zeigt Haupt- und Hilfsanschlüsse.

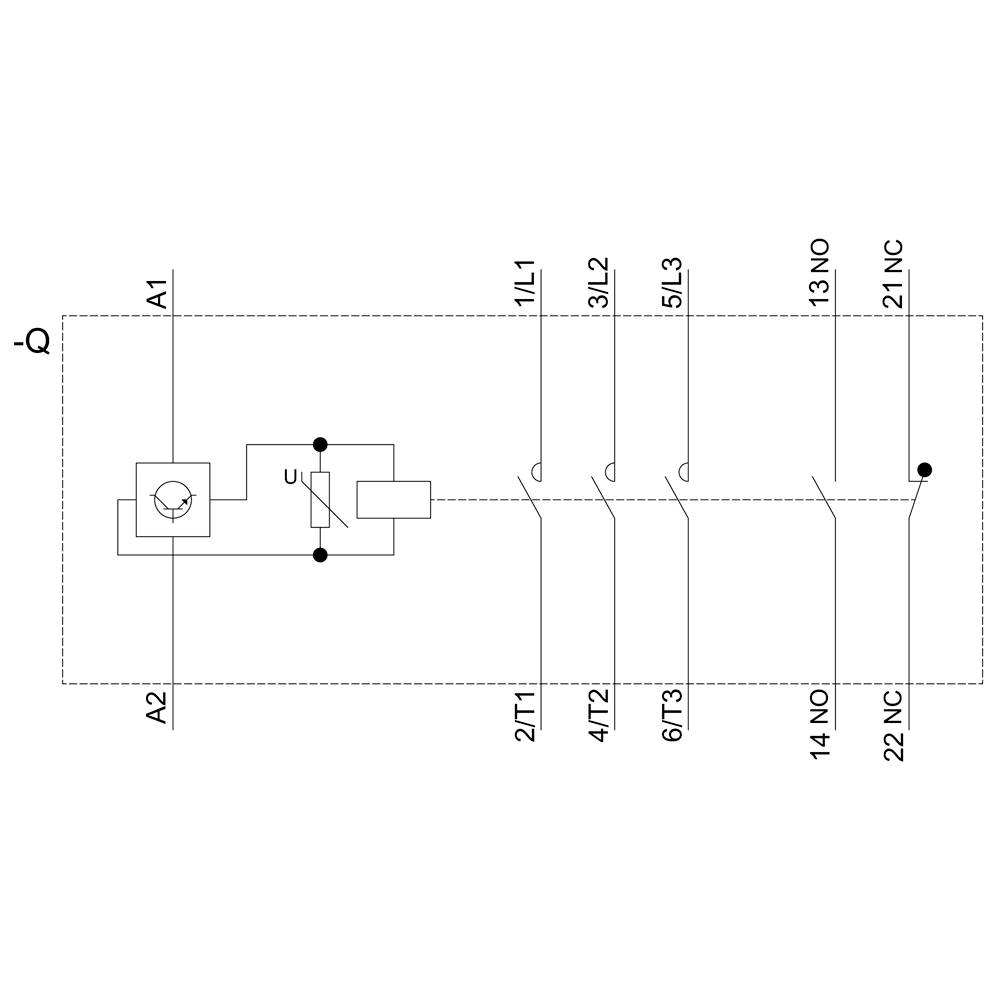

Schaltschema eines Motorschutzschalters mit Positionsnummern: A1, A2, 1L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 14 NO, 21 NC, 22 NC.

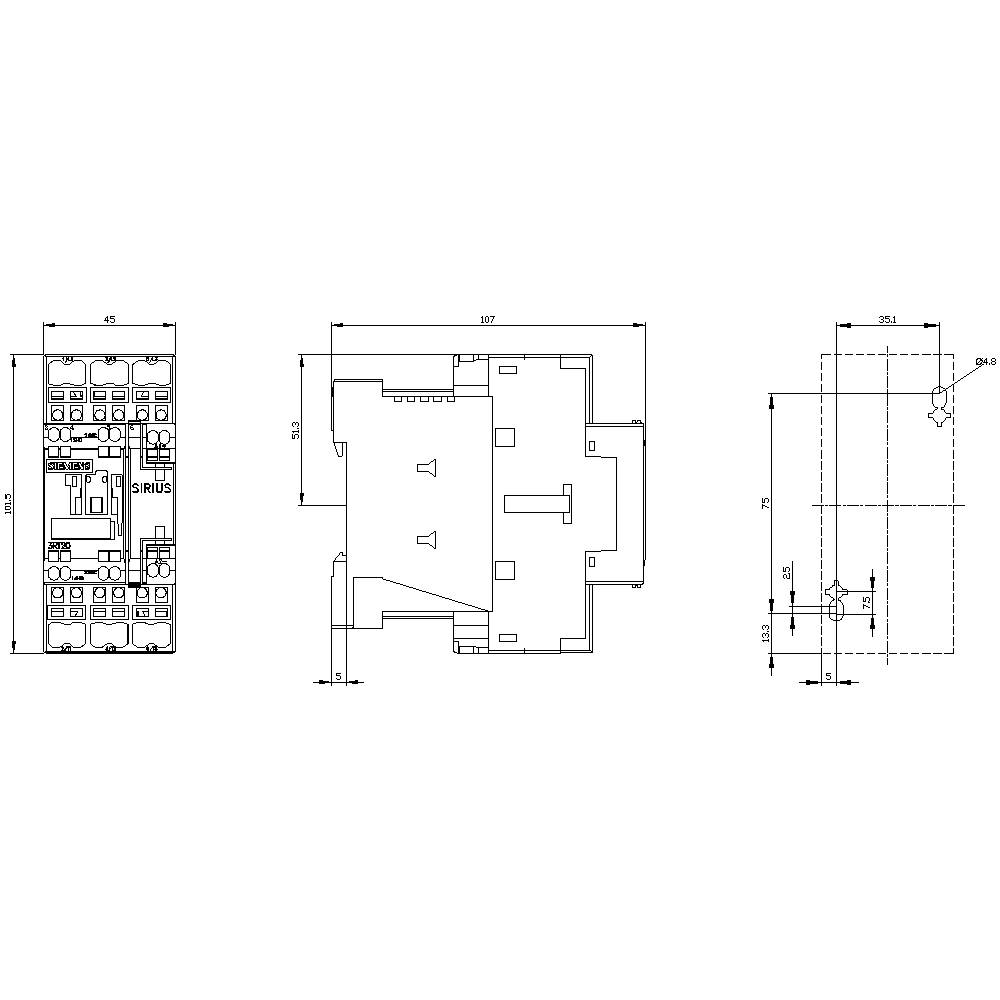

Technische Zeichnung eines elektrischen Schaltgeräts mit Front-, Seiten- und Oberansicht. Maße und Details sind angegeben.

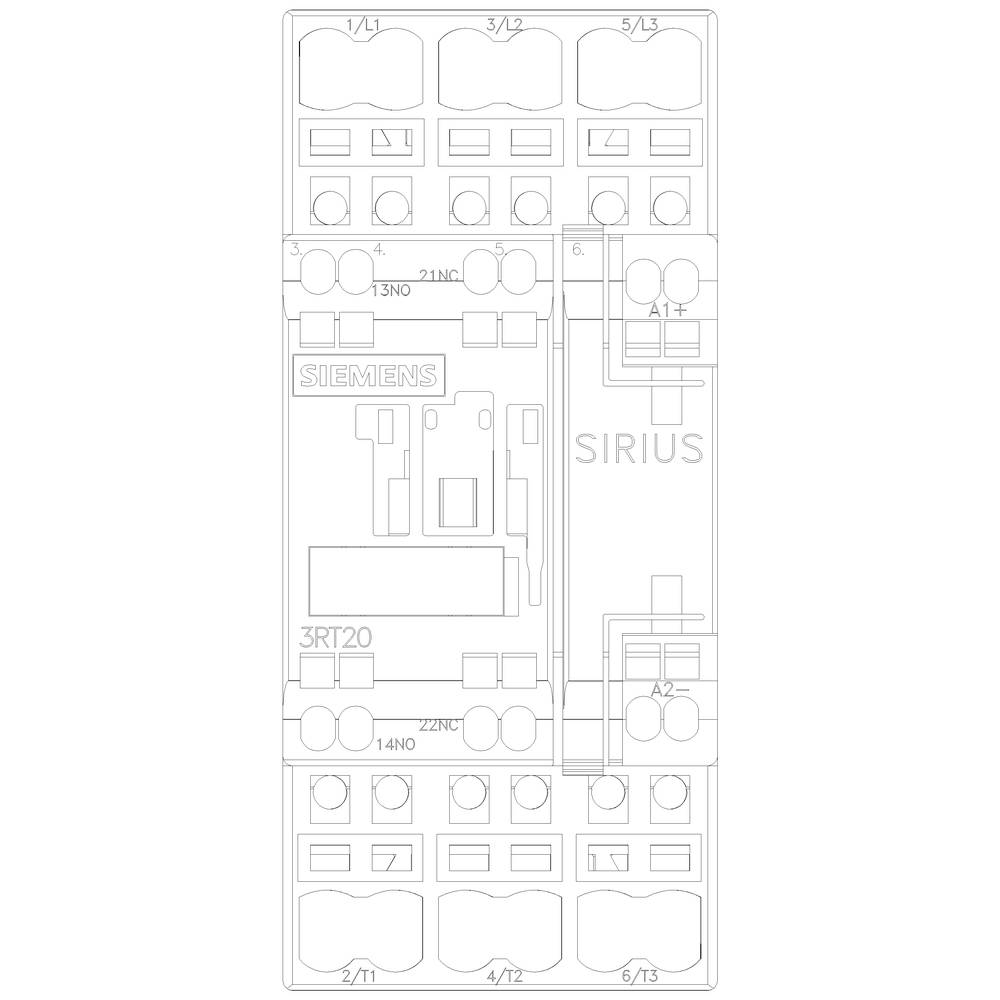

Steckplan eines Siemens SIRIUS-Produktes. Zeigt Anschlussklemmen und interne Schaltkontakte. Geeignet für elektrotechnische Anwendungen.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Anschluss

Federzuganschluss

Typ

3RT2024-2NF30

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

Anzahl

Stück

Gesamt (CHF 87.95 / Stück)

CHF 101.95

-14 %

CHF 87.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-3e, 12 A/5,5 kW/400V, 3-polig, AC/DC 95-130V, 1S+1Ö, Federzuganschluss

Baugröße S0,Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul

Technische Daten

Spannungsart: AC/DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2024-2NF30

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 12 A

Passend für Marke: Siemens

Passend für Serie: Siemens Bauform S0

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 107 mm

Abm.: (B x H x T) 45 x 102 x 107 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: Federzuganschluss

: AC/DC

: 12.5 A

: 5.516240625

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Siemens 3RT2023-1AB00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699182

Lieferung Fr., 13. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AB04 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746132

Lieferung Fr., 13. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2023-1AC20 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704587

Lieferung Mi., 11. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AD00 Leistungsschütz 3 Schließer 4 kW 690 V/AC 1 St.

Bestell-Nr.:1746133

Lieferung Fr., 13. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Siemens 3RT2023-1AF00 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746134

Lieferung Fr., 13. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AF04 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746135

Lieferung Fr., 13. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2023-1AG20 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746136

Lieferung Fr., 13. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AG24 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746211

Lieferung Fr., 13. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2023-1AH00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1749855

Lieferung Fr., 13. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AK60 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746212

Lieferung Mi., 11. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1707084 Siemens 3RT2024-2NF30 Leistungsschütz 3 Schließer 690 V/AC mit Varistor Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1707084 Siemens 3RT2024-2NF30 Leistungsschütz 3 Schließer 690 V/AC mit Varistor Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, AC/DC 95-130 V, 50/60 Hz, mit integriertem Varistor, Hilfskontakte: 1 S + 1 Ö, Federzuganschluss, Baugröße: S0 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
