Phoenix Contact 1101176 SOL-SC-1ST-0-DC-2MPPT-1000SE Generatoranschlusskasten

Ein elektrischer Verteilerkasten mit mehreren Sicherungen und Kabelanschlüssen. Auf der linken Seite ein Etikett mit technischen Details.

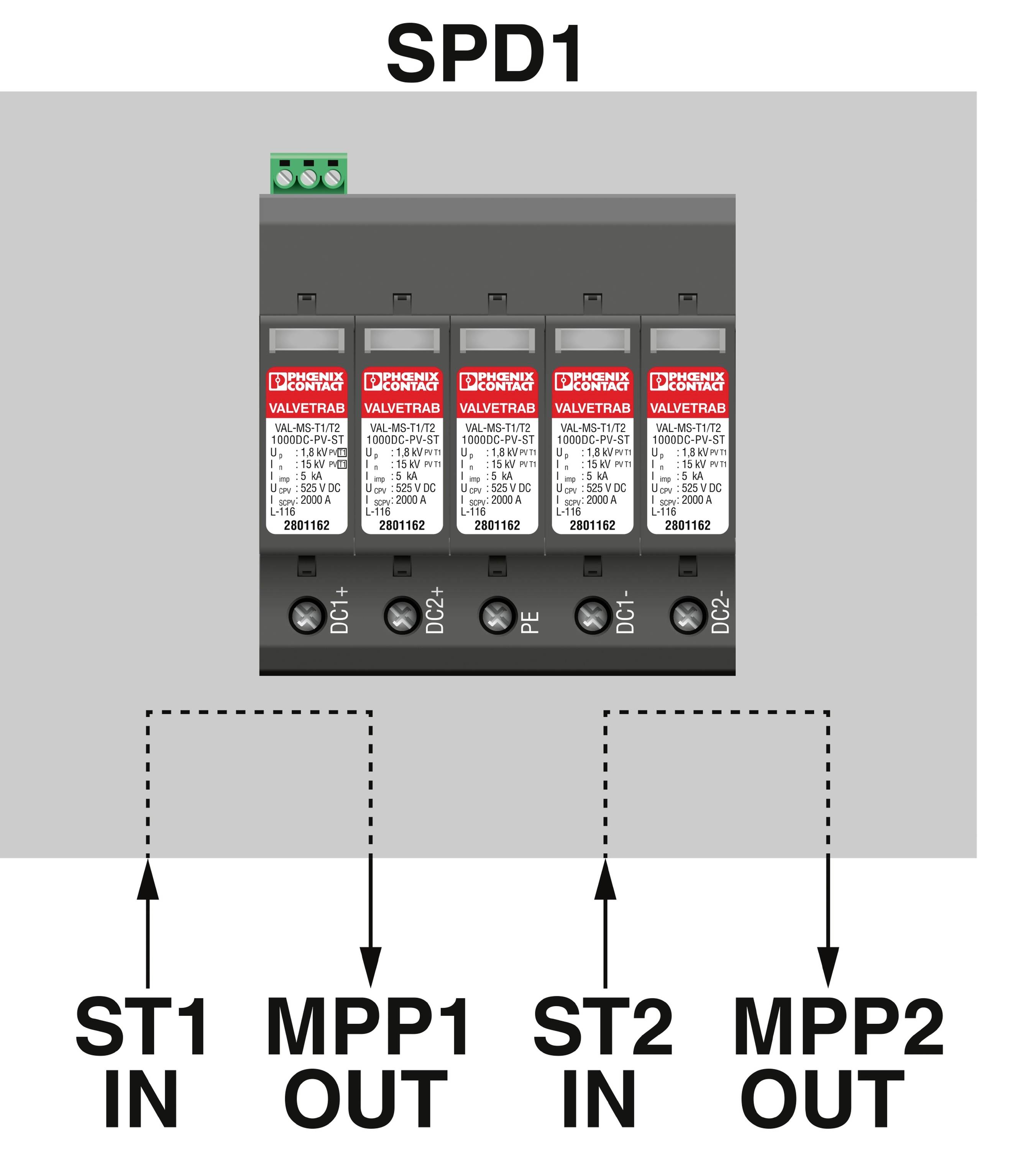

Elektrisches Gerät mit Schutzschaltern, bezeichnet 'SPD1'. Pfeile zeigen auf Eingänge ST1 IN, ST2 IN und Ausgänge MPP1 OUT, MPP2 OUT.

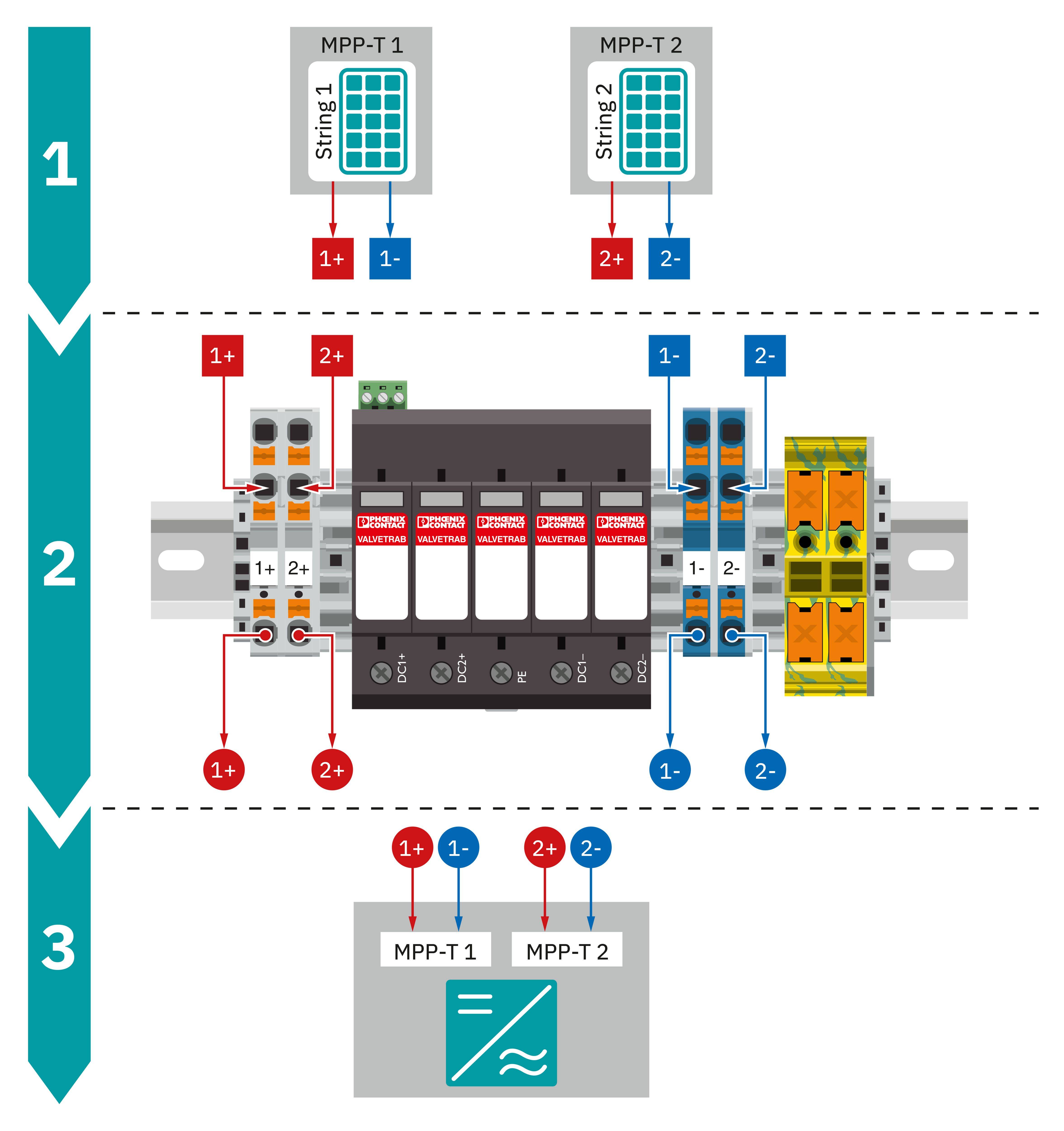

'Schematische Darstellung einer elektrischen Verkabelung mit drei nummerierten Abschnitten; zeigt Verbindungen zwischen Solarmodulen, Schutzvorrichtungen und einem Wechselrichter.'

1/3

Datenblatt (PDF)

Sofort-Lieferung Mi., 2. Sept.

44 Stück

Anzahl

Stück

Gesamt (CHF 201.62 / Stück)

CHF 201.62

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Kurzbeschreibung

Die Solarline Generatoranschlusskästen (GAKs) sind vielseitig einsetzbar, sowohl in kleinen Aufdachanlagen als auch in großen Freifeldanlagen. Sie dienen der Sammlung und dem Schutz von Strings und ermöglichen bei Bedarf die Trennung der Module vom restlichen System durch einen Feuerwehr- oder Lasttrennschalter. Die GAKs zeichnen sich durch schnelle Installation und Inbetriebnahme sowie normgerechte Schaltgerätekombinationen gemäß DIN EN 61439 aus. Darüber hinaus bietet Ihnen unser Team eine anwendungsorientierte Beratung und ein umfangreiches Portfolio an vorrätigen Generatoranschlusskä

Generatoranschlusskasten

Highlights & Details

Schnelle Installation und Inbetriebnahme
Normgerechte Schaltgerätekombination dank Anwendung der DIN EN 61439
Anwendungsorientierte Beratung
Großes Portfolio an vorrätigen Generatoranschlusskästen

Technische Daten

Schutzart: IP65
Schutzklasse: II
Umgebungstemperatur (Betrieb): -20 °C - +55 °C
Material Deckel/Tür: Polycarbonat (transparent)
Material Gehäuse: Polycarbonat
Anzahl der String-Eingänge: 1 (je MPP-Tracker)
Strom je String: 40 A
Anzahl der Ausgänge: 1 (je MPP-Tracker)
Anzahl der unterstützten MPP-Tracker: 2
Überspannungsschutzgerät: T1 / T2
Art der Kabeleinführung: Kabelverschraubung
Leitungsquerschnitt String-Eingang: 2.5 mm² - 6 mm²
Leitungsquerschnitt Ausgang: 2.5 mm² - 6 mm²

Produkt-Art: Generatoranschlusskasten

Abm.: (B x H x T) 254 x 180 x 111 mm

Gewicht: 2403 g

Herstellerfarbe: Mehrfarbig

Inhalt: 1 St.

Breite: 254 mm

Höhe: 180 mm

Tiefe: 111 mm

Systemspannung: 1000 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2530739 Phoenix Contact 1101176 SOL-SC-1ST-0-DC-2MPPT-1000SE Generatoranschlusskasten

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2530739 Phoenix Contact 1101176 SOL-SC-1ST-0-DC-2MPPT-1000SE Generatoranschlusskasten

Beschreibung

Um Photovoltaikanlagen optimal vor Blitzeinschlägen und Überspannungen zu schützen, ist der Einsatz von Generatoranschlusskästen notwendig. Die installationsfertigen und sofort anschließbaren Generatoranschlusskästen sind zuverlässige Systemlösungen, die den Wechselrichter unmittelbar vor den Gleich- bzw. Wechselspannungseingängen schützen. Dabei werden Überspannungseinkopplungen direkt zum Erdpotenzial abgeleitet.
