Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Generatoranschlusskasten

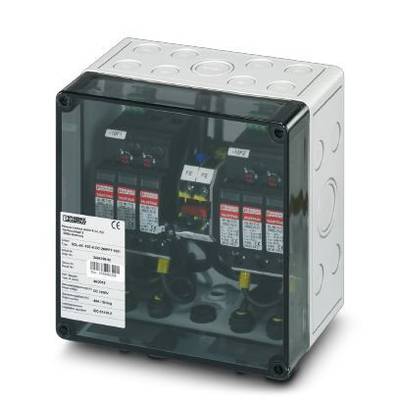

Ein rechteckiger elektrischer Anschlusskasten mit transparentem Deckel zeigt mehrere Schalter mit Aufschriften und Verkabelung im Inneren.

Abbildung ähnlich

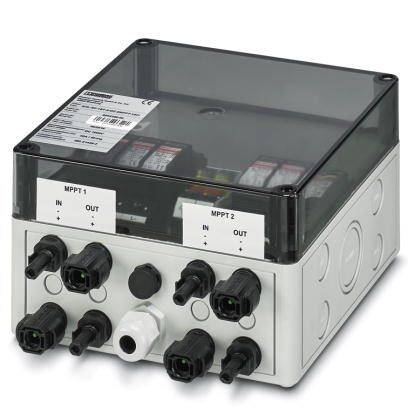

Eine elektrische Anschlussbox mit mehreren Kabelverbindungen und zwei Beschriftungen 'MPPT 1' und 'MPPT 2' für Ein- und Ausgänge.

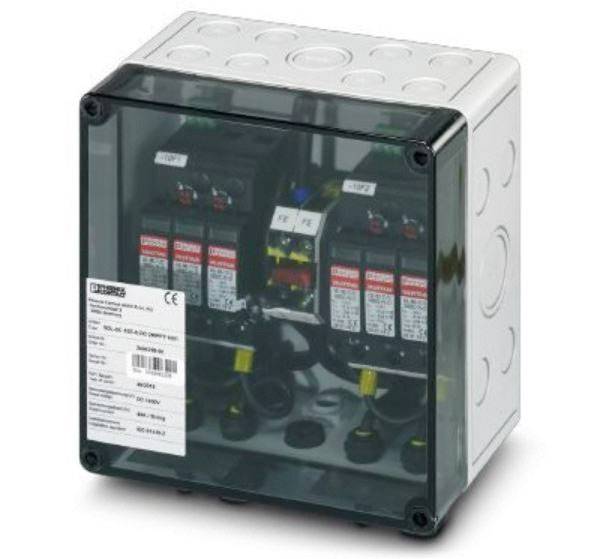

Ein elektrischer Verteilerkasten mit mehreren geschützten Schaltungen. Etikett zeigt technische Daten und Herstellerinformationen.

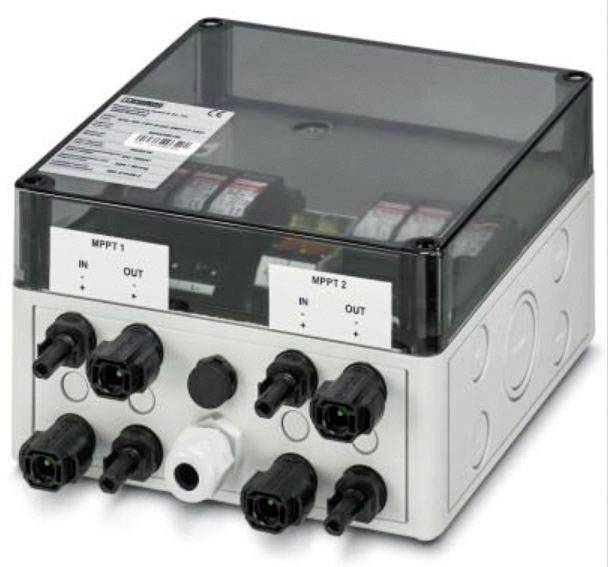

Schaltkasten mit Anschlüssen und Beschriftungen 'MPPT 1', 'MPPT 2'. Verwendet für Solarsysteme zur Steuerung und Verteilung von Strom.

Schaltskizze mit drei parallelen Stromkreisen, je mit Diode und Widerstand. Rechts oben eine Umschaltvorrichtung mit Beschriftung '11, 12, 14, FM'.

Ein gelb-grün gestreifter rechteckiger Warnhinweis mit symbolischem Erdungssymbol darunter, kennzeichnet eine Erdungsstelle.

Abbildung zeigt ein gelb-grün gestreiftes Straßenschild mit mehreren grauen Symbolen darüber und darunter ein Erdungssymbol.

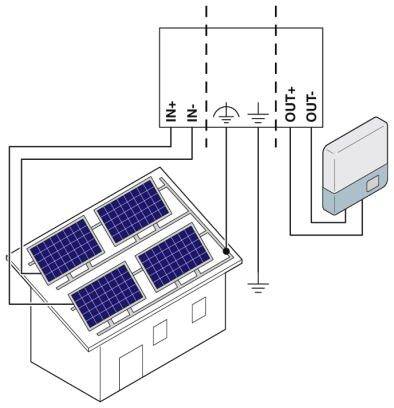

Schema einer Solaranlage: Solarmodule auf einem Hausdach, verbunden mit einem Wechselrichter durch Verkabelung, zur Stromumwandlung.

Technische Zeichnung eines rechteckigen Gehäuses mit Maßen: 180x120 mm, seitliche Ansicht 110,7 mm. Zeigt Bohrungen und Montagepunkte.

Diagramm von zwei elektro-hydraulischen Anschlüssen mit Bezeichnungen 'IN+' und 'IN-', die unterschiedliche Verbindungen zeigen.

'Technische Zeichnung von zwei Ventilen mit Beschriftung: OUT+ und OUT-. Links zeigt die Verbindung mit durchgeführtem Rohr, rechts ohne.'

Elektrisches Schaltschema: Drei parallel geschaltete Dioden. Rechts ein Schalter FM mit Kontakten 11, 12 und 14.

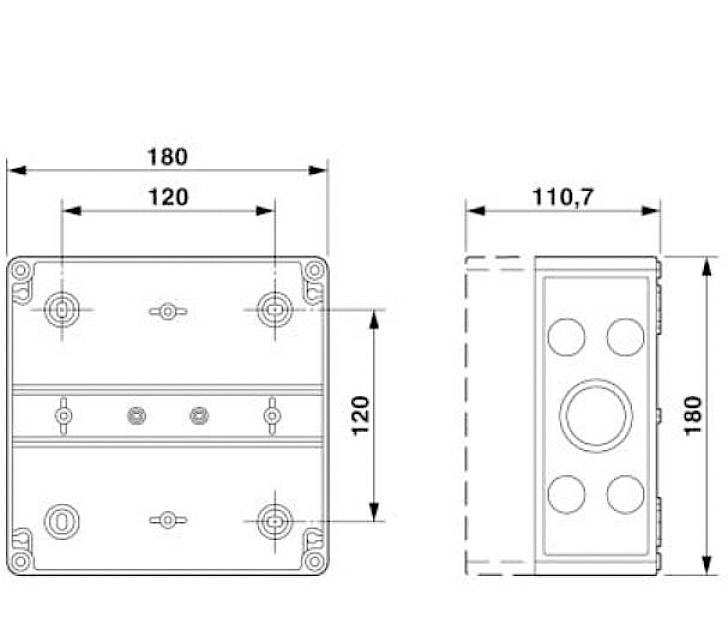

Technische Zeichnung einer rechteckigen Box mit Maßen: 180 mm x 120 mm. Seitenansicht zeigt Tiefe von 110,7 mm.

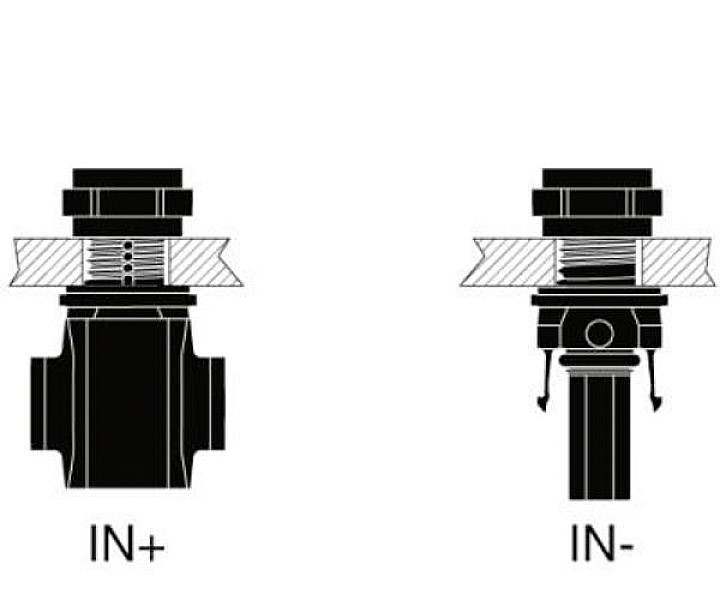

Diagramm mit zwei Hydraulikventilen. Links Ventil 'IN+', rechts Ventil 'IN-'. Ventile haben unterschiedliche interne Strukturen.

Technische Zeichnung einer rechteckigen Box mit Maßen: 180 mm x 120 mm x 110,7 mm. Zeigt Platzierungen von Schraubenlöchern und Öffnungen.

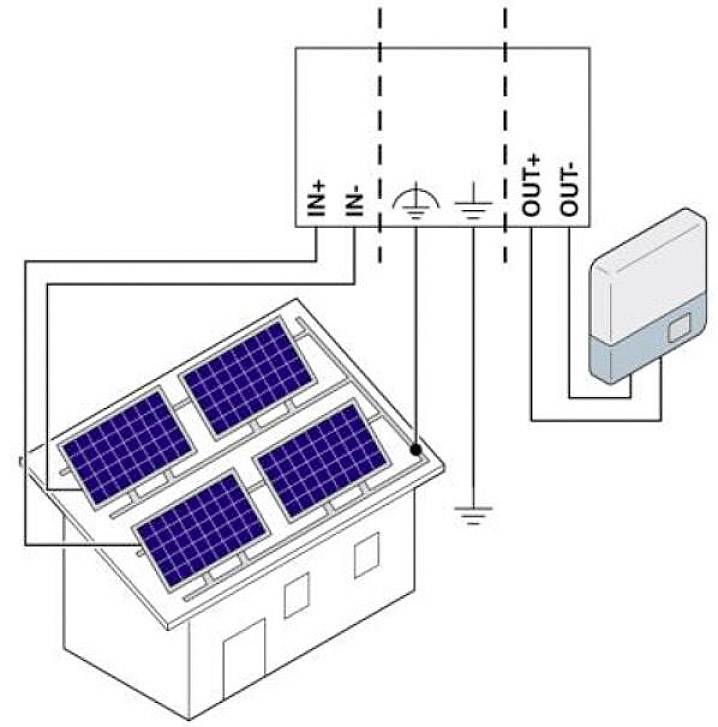

'Ein Diagramm zeigt, wie Solarzellen auf einem Hausdach mit einem Wechselrichter verbunden sind. Strom fließt von den Zellen in den Wechselrichter.'

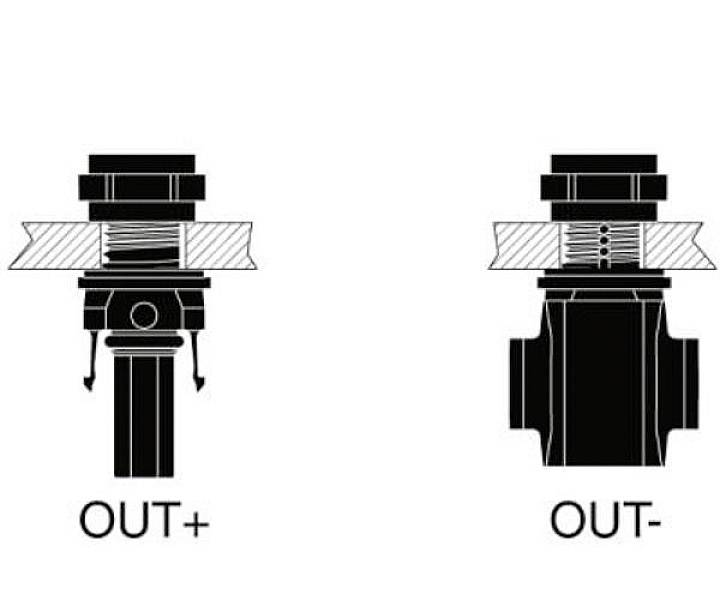

Zwei schematische Zeichnungen von Steckverbindungen. Links: OUT+, rechts: OUT-. Gezeigt sind Unterschiede in der Anordnung der Bauteile.

1/17

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Fr., 14. Aug.

5 Stück

Anzahl

Stück

Gesamt (CHF 238.62 / Stück)

CHF 238.62

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 27.86

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Kurzbeschreibung

Der Generatoranschlusskasten SOL-SC-1ST-0-DC-2MPPT-2001 ist eine normgerechte Schaltgerätekombination, die gemäß DIN EN 61439 entwickelt wurde. Er dient zum sicheren und zuverlässigen Anschluss von Generatoren an das Stromnetz. Zu den wichtigsten Merkmalen gehören zwei MPP-Tracker, die eine optimale Energieausbeute gewährleisten. Der Generatoranschlusskasten bietet eine einzigartige Kombination aus Sicherheit, Zuverlässigkeit und Effizienz.

Generatoranschlusskasten 2x1 String

Highlights & Details

Schnelle Installation und Inbetriebnahme
Normgerechte Schaltgerätekombination dank Anwendung der DIN EN 61439

Technische Daten

Schutzart: IP65
Umgebungstemperatur (Betrieb): -20 °C - +55 °C
Material Deckel/Tür: Polycarbonat (transparent)
Anzahl der String-Eingänge: 1 (je MPP-Tracker)
Strom je String: 40 A
Anzahl der Ausgänge: 1 (je MPP-Tracker)
Anzahl der unterstützten MPP-Tracker: 2
Art der Kabeleinführung: SUNCLIX
Leitungsquerschnitt String-Eingang: 2.5 mm² - 6 mm²
Leitungsquerschnitt Ausgang: 2.5 mm² - 6 mm²

Produkt-Art: Generatoranschlusskasten

Abm.: (B x H x T) 180 x 180 x 111 mm

Gewicht: 2.2350 kg

Inhalt: 1 St.

Breite: 180 mm

Höhe: 180 mm

Tiefe: 111 mm

Systemspannung: 1000 V

Dokumente & Downloads

Datenblatt

Datenblatt 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Generatoranschlusskasten

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Generatoranschlusskasten

Beschreibung

Generatoranschlusskasten; MPP-Spannung: 1000 V DC; String-Anzahl: 1; Anzahl der unterstützten MPP-Tracker: 2; Überspannungsschutz: T2; Ausstattung: ohne Sonderausstattung; Art der Leitungseinführung: SUNCLIX; Lieferumfang: DC-Steckverbinder für den Anschluss des GAKs.
