Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Generatoranschlusskasten

Elektrischer Schaltschrank mit drei Leistungsschaltern und Verkabelung, transparentes Gehäuse.

Abbildung ähnlich

Diagramm zeigt elektrische Anschlüsse: Links 'IN+' und rechts 'IN-'. Unterscheidet Plus- und Minuspol für Verbindungen.

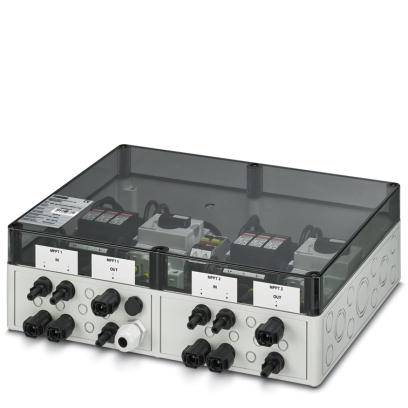

Ein grau-schwarzer elektrischer Verteilerkasten mit mehreren Anschlüssen und zwei Schaltelementen. Geeignet für industrielle Anwendungen.

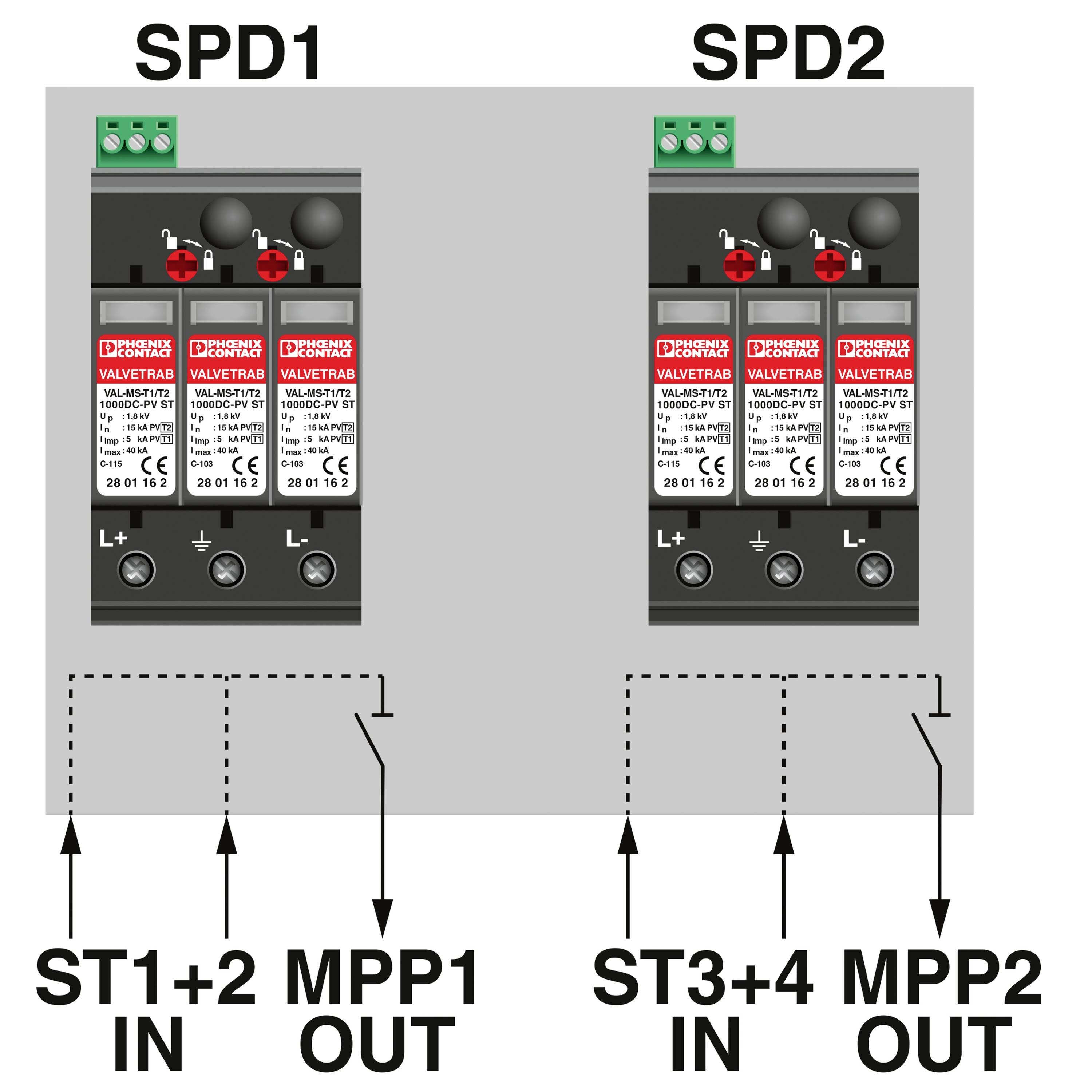

'Dies ist ein Diagramm einer Elektronikschaltung mit zwei SPD-Modulen (SPD1 und SPD2), die Verbindungen zu ST1+2, MPP1, ST3+4 und MPP2 zeigen.'

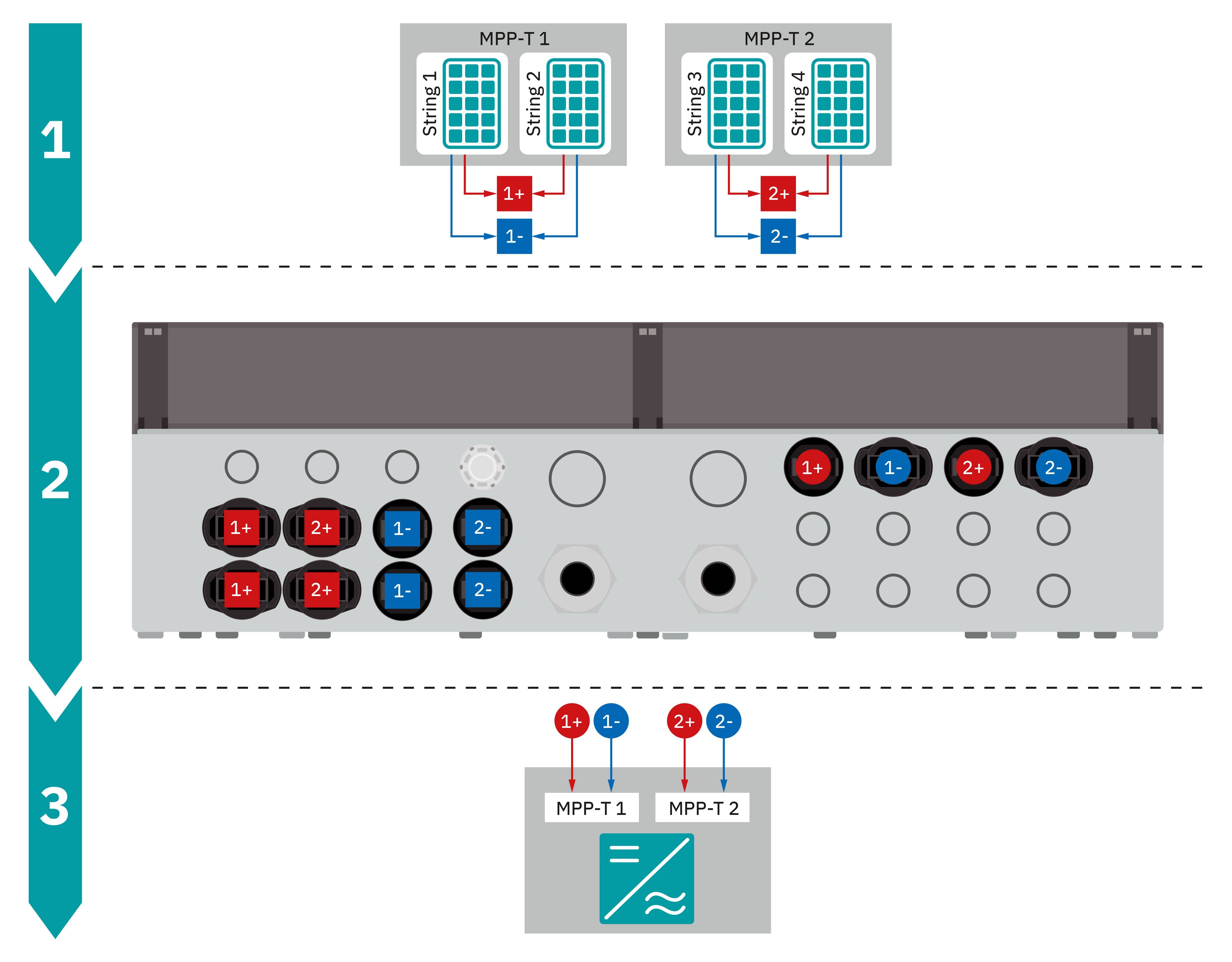

'Schema eines Wechselrichters mit zwei MPP-Trackern. Oben zwei Solarmodul-Strings, mittig der Wechselrichter, unten Anschlüsse.'

Grafik eines Erdungssymbols mit gelb-grün-gestreifter Markierung, zwei silberne Kreise in der Mitte, darstellt einen Erdungsanschluss.

Abbildung eines Sicherungselements mit grün-gelbem Streifenmuster und mehreren grauen Teilen, darunter ein Erdungssymbol.

Diagramm einer Solaranlage: Ein Hausdach mit Solarpanelen ist mit einem Wechselrichter verbunden. Energiefluss von den Panelen zur Stromquelle.

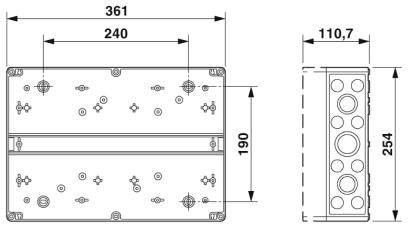

Technische Zeichnung einer rechteckigen Metallplatte mit Bohrlöchern, Maße: 361x190 mm, Seitenansicht zeigt Höhe 254 mm.

'OUT+' zeigt einen Steckverbinder, der einen festen Ring und Pfeile für den Fluss hat. 'OUT-' zeigt einen Steckverbinder ohne zusätzliche Details.

'Elektroschaltplan mit drei parallelen Leitungen, jede enthält eine Sicherung und Diode, verbunden mit FM-Schalter bei 12 und 14.'

1/11

Abbildung ähnlich

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 527.24 / Stück)

CHF 527.24

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Generatoranschlusskasten

Schnelle Installation und Inbetriebnahme
Normgerechte Schaltgerätekombination dank Anwendung der DIN EN 61439
Anwendungsorientierte Beratung
Großes Portfolio an vorrätigen Generatoranschlusskästen

Technische Daten

Schutzart: IP65
Umgebungstemperatur (Betrieb): -20 °C - +50 °C
Material Deckel/Tür: Polycarbonat (transparent)
Anzahl der String-Eingänge: 2 (je MPP-Tracker)
Strom je String: 16 A
Anzahl der Ausgänge: 1 (je MPP-Tracker)
Anzahl der unterstützten MPP-Tracker: 2
Art der Kabeleinführung: SUNCLIX
Leitungsquerschnitt String-Eingang: 2.5 mm² - 6 mm²
Leitungsquerschnitt Ausgang: 2.5 mm² - 6 mm²
Schaltleistung: 32 A (1000 V / je MPP-Tracker)

Produkt-Art: Generatoranschlusskasten

Abm.: (B x H x T) 361 x 254 x 111 mm

Gewicht: 4.8020

Inhalt: 1 St.

Breite: 361 mm

Höhe: 254 mm

Tiefe: 111 mm

Systemspannung: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Generatoranschlusskasten

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Generatoranschlusskasten

Beschreibung

Um Photovoltaikanlagen optimal vor Blitzeinschlägen und Überspannungen zu schützen, ist der Einsatz von Generatoranschlusskästen notwendig. Die installationsfertigen und sofort anschließbaren Generatoranschlusskästen sind zuverlässige Systemlösungen, die den Wechselrichter unmittelbar vor den Gleich- bzw. Wechselspannungseingängen schützen. Dabei werden Überspannungseinkopplungen direkt zum Erdpotenzial abgeleitet.
