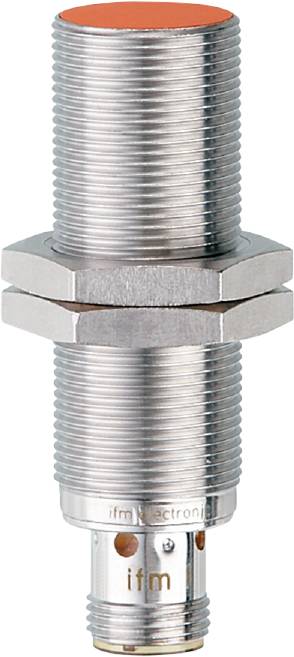

Abbildung ähnlich
ifm Electronic Sensor Induktiv IG6086 IG6086 M18 bündig PNP, NPN (Ø x L) 18 mm x 60 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
30 V/DC
Kontaktart
1 Öffner
1 Schließer
Analog
Ausgänge
PNP
NPN
Ausführung
Induktiv
Datenblatt (PDF)
Anzahl
Gesamt (CHF 139.95 / Stück)
CHF 139.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm IG6086 Induktiver Sensor
- Präzises, lineares Ausgangssignal
- Sehr hohe Wiederholgenauigkeit
- Für die berührungslose Abstandsmessung
- Großer Betriebstemperaturbereich
- Robustes Metallgehäuse für den Einsatz in rauer Industrieumgebung
Technische Daten
- Abmessungen [mm]: M18 x 1 / L = 60
- Analogausgang Strom [mA]: 4...20; (linear; Steigung: 3,556 /mm; bei frontaler Annäherung und Target aus Stahl (St37): 18 x 18 x 1 mm)
- Ansprechzeit [ms]: < 10
- Anzeige: Target im Messbereich: 4 x LED, gelb leuchtet; Target außerhalb Messbereich: 4 x LED, gelb blinkt
- IO-Link Revision: 1.1
- SDCI-Norm: IEC 61131-9
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -25...80
- Anzugsdrehmoment [Nm]: 25
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Benötigte Masterportklasse: A
- Betriebsspannung [V]: 15...30 DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Einbauart: bündig einbaubar
- Elektrische Ausführung: PNP/NPN; (parametrierbar)
- Embedded Software enthalten: ja
- Gehäuse: Gewindebauform
- Gewicht [g]: 64.000
- Gewindebezeichnung: M18 x 1
- Hysterese: 3...15
- IO-Link Funktionen (azyklisch): Schaltzyklenzähler; Einschaltzyklenzähler; Betriebsstundenzähler; interne Temperatur; Anwendungsspezifische Markierung
- Kommunikationsschnittstelle: IO-Link
- Korrekturfaktor (Al): 0.5
- Korrekturfaktor (Cu): 0.4
- Korrekturfaktor (Ms): 0.5
- Korrekturfaktor (V2A): 0.7
- Korrekturfaktor Stahl (St37): 1
- Kurzschlussschutz: ja
- Linearitätsfehler Analogausgang [%]: ± 1; (von Messbereichsendwert)
- Max. Bürde [Ω]: 500; (Ub <=18 V;; Max. Bürde <=400 )
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Messbereich [mm]: 0,5...5
- Min. Prozesszykluszeit [ms]: 3.2
- MTTF: 216
- Profile: Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel
- Prüfzeichen (Sonderfälle): CCC
- Schaltfrequenz DC [Hz]: 300
- Schaltpunkt IO-Link [mm]: 0,94...4,68
- Schutzart: IP 65; IP 66; IP 67; IP 68; IP 69K
- Schutzklasse: II
- SIO-Mode: ja
- Steckverbindung: Stecker - Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: < 30
- Temperaturdrift: ± 5 %; (von Messbereichsendwert)
- Temperaturkoeffizient [%/K vom MEW]: ±0,15
- Überlastfest: ja
- Verpolungsschutz: ja
- Wiederholgenauigkeit Analogausgang [%]: ± 1; (von Messbereichsendwert)
- Produkt-Art
Sensor
- Typ
IG6086
- Betriebsspannung min.
15 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
15 - 30 V/DC
- Kontaktart
1 Öffner
1 Schließer
Analog
- Ausgänge
PNP
NPN
- Gehäusematerial
Metall
- Ausführung
Induktiv
- Einbauart
bündig
- Baugröße
M18
- Anschluss
M12
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Länge
60 mm
- Durchmesser
18 mm
- Abm.
(Ø x L) 18 mm x 60 mm
- Inhalt
1 St.
- Schalt-Frequenz
300 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3319247 ifm Electronic Sensor Induktiv IG6086 IG6086 M18 bündig PNP, NPN (Ø x L) 18 mm x 60 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3319247 ifm Electronic Sensor Induktiv IG6086 IG6086 M18 bündig PNP, NPN (Ø x L) 18 mm x 60 mm
Beschreibung
ifm IG6086 Induktiver Sensor
Lieferumfang
- Geliefert wird: Ifm Electronic Sensor induktiv M18x1DC analog IG6086, Verpackungseinheit: 1 Stk., EAN: 4021179116961
