GW Instek Digital-Oszilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Funktionsgenerator 1 St. – Conrad Electronic Schweiz | Conrad CH (DE)

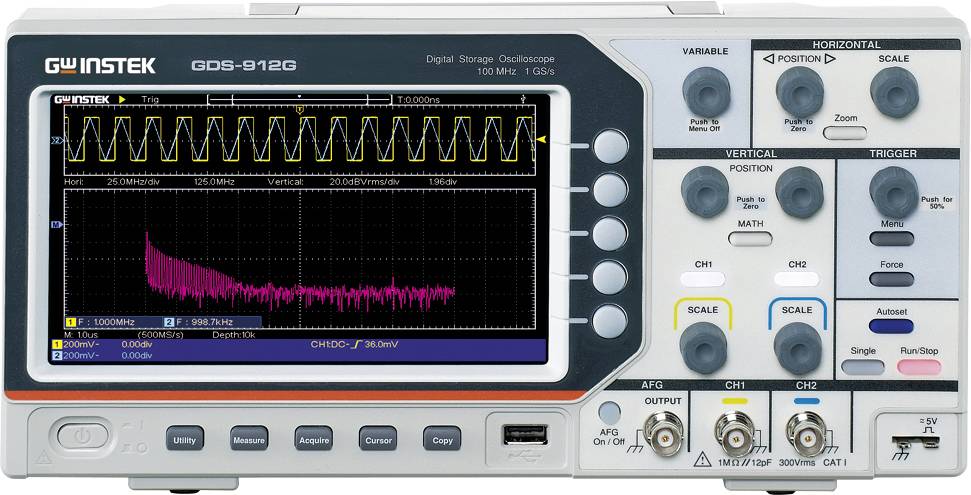

Das Bild zeigt die Frontplatte eines digitalen Speicheroszilloskops mit einer Wellenform auf dem Bildschirm, wobei Bedienknöpfe und Tasten sichtbar sind.

Das Bild zeigt die Frontplatte eines digitalen Speicheroszilloskops mit einer Wellenform auf dem Bildschirm, wobei Bedienknöpfe und Tasten sichtbar sind.

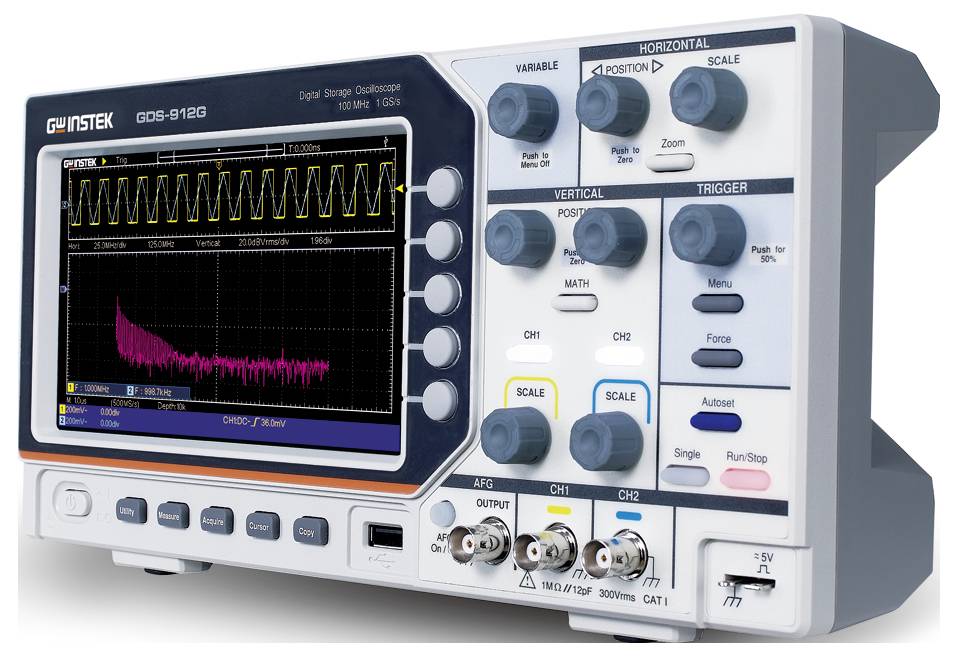

Ein digitales Speicheroszilloskop, das Wellenformen auf seinem Bildschirm anzeigt, mit mehreren sichtbaren Einstellungsreglern.

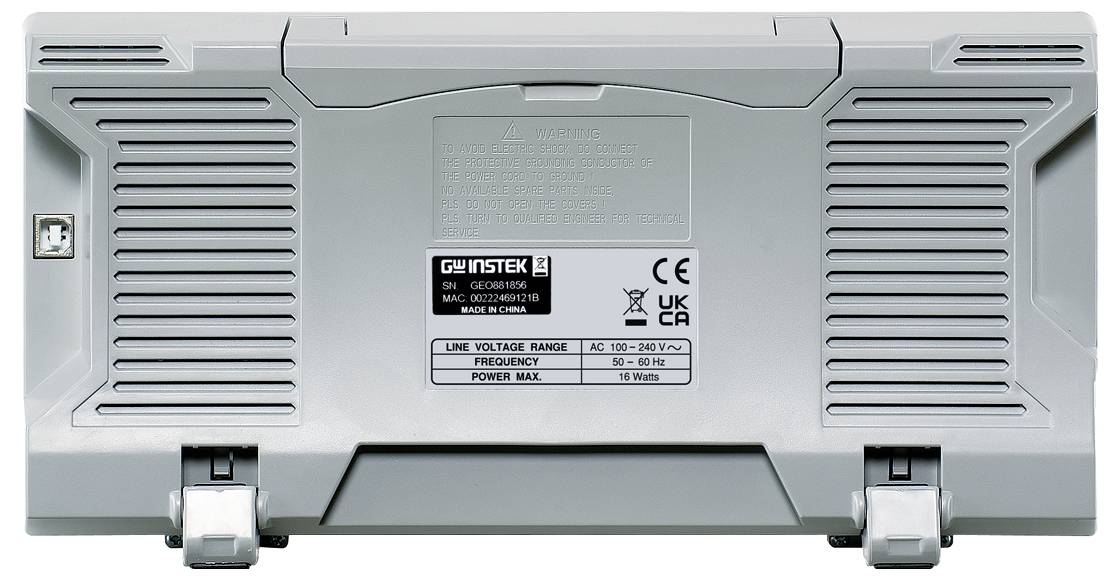

Das Bild zeigt die Rückansicht eines grauen GWINSTEK-Geräts mit Etiketten für Modell, Spannung (AC 100-240 V~, 50-60 Hz) und maximale Leistung (15 W).

1/3

GW Instek

Datenblatt (PDF)

2 Stück

Gesamt (CHF 353.95 / Stück)

CHF 353.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur noch 2 Stück verfügbar

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

GW Intek GDS-912G 100 MHz 2-Kanal Digital-Oszilloskop

Bandbreite: 100 MHz
Abtastrate: 1 GS/s
Kanäle: 2 Kanäle
Anstiegszeit: höchstens 3,5 ns
Bandbreitenbegrenzung: 20 MHz
Vertikale Auflösung (A/D): 8 Bit
Max. Eingangsspannung: höchstens 300 Vrms
Zeitbasisbereich (s/div): 2 ns/div～1000 s/div
Speichertiefe: 20 Mpts
Anzeigetyp: 7-Zoll-LCD (800 x 480)
Kommunikationsanschluss: USB 2.0 Host/Gerät
Wellenformgenerator: 25 MHz
Standardwellenformen: Sinuswelle, Rechteckwelle, Rampenwelle, Pulswelle, Arbiträrwelle

Technische Daten

Integrierter Arbitrary Function Generator (AFG): 25 MHz
AFG Standard-Wellenformen: Sinuswelle, Rechteckwelle, Rampenwelle, Pulswelle, beliebige Welle (Arbitrary Wave)
Automatische Messungen: Unterstützt 30 automatische Wellenformmessparameter (inkl. Area, +PulseCount, –PulseCount)
Zähler: 6-stelliger hochpräziser Frequenzzähler
FFT-Funktion: 2048 Punkte FFT-Anzeige mit 6 verschiedenen Fensterfunktionen (Hamming, Rechteckig, Blackman, Hanning, Kaiser, Bartlett)
Trigger-Modi: Automatisch, Normal, Single (Einzel), ALT-Trigger-Modus
Zubehör (Standard): Netzkabel, BNC-Kabel (nur GDS-912G), USB-Kabel, 2 Tastköpfe (100 MHz, umschaltbar 10:1/1:1).

Produkt-Art: Digital-Oszilloskop

Bandbreite: 100 MHz

Samplingrate/Kanal: 1 GSa/s

Anzeige: TFT LCD (Farbdisplay)

Auflösung: 8 Bit

Bildschirm-Größe: 7 Zoll

Oszilloskop-Besonderheiten: Funktionsgenerator

Zeitbasis: 2 ns/div bis 1000 s/div

Anzahl analoge Eingänge max.: 2

: Werksstandard (ohne Zertifikat)

Vertikal-Ablenkung: 2 mV/div bis 5 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: AC, DC, GND

Eingangsspannung: 300 V

Abm.: (L x B x H) 70 x 301 x 152 mm

Gewicht: 1.1 kg

Display: 800 x 480 Pixel

Breite: 301 mm

Höhe: 152 mm

Länge: 70 mm

Schnittstellen: USB

Speichertiefe/Kanal: 20 Mpts

Typ: 03LLDS912G0S

Dokumente & Downloads

Datenblatt

Datenblatt 3499688 GW Instek Digital-Oszilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Funktionsgenerator 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3499688 GW Instek Digital-Oszilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Funktionsgenerator 1 St.

Lieferumfang

1 x Netzkabel
1 x BNC-Kabel
1 x USB-Kabel
2 x umschaltbare passive 100-MHz-Sonden

Beschreibung

Lieferumfang

1 x Netzkabel
1 x BNC-Kabel
1 x USB-Kabel
2 x umschaltbare passive 100-MHz-Sonden

Wird oft zusammen gekauft

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Dieser Artikel

GW Instek Digital-Oszilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Funktionsgenerator 1 St.

GW Instek Digital-Oszilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Funktionsgenerator 1 St.

Conrad Electronic

CHF 353.95^*

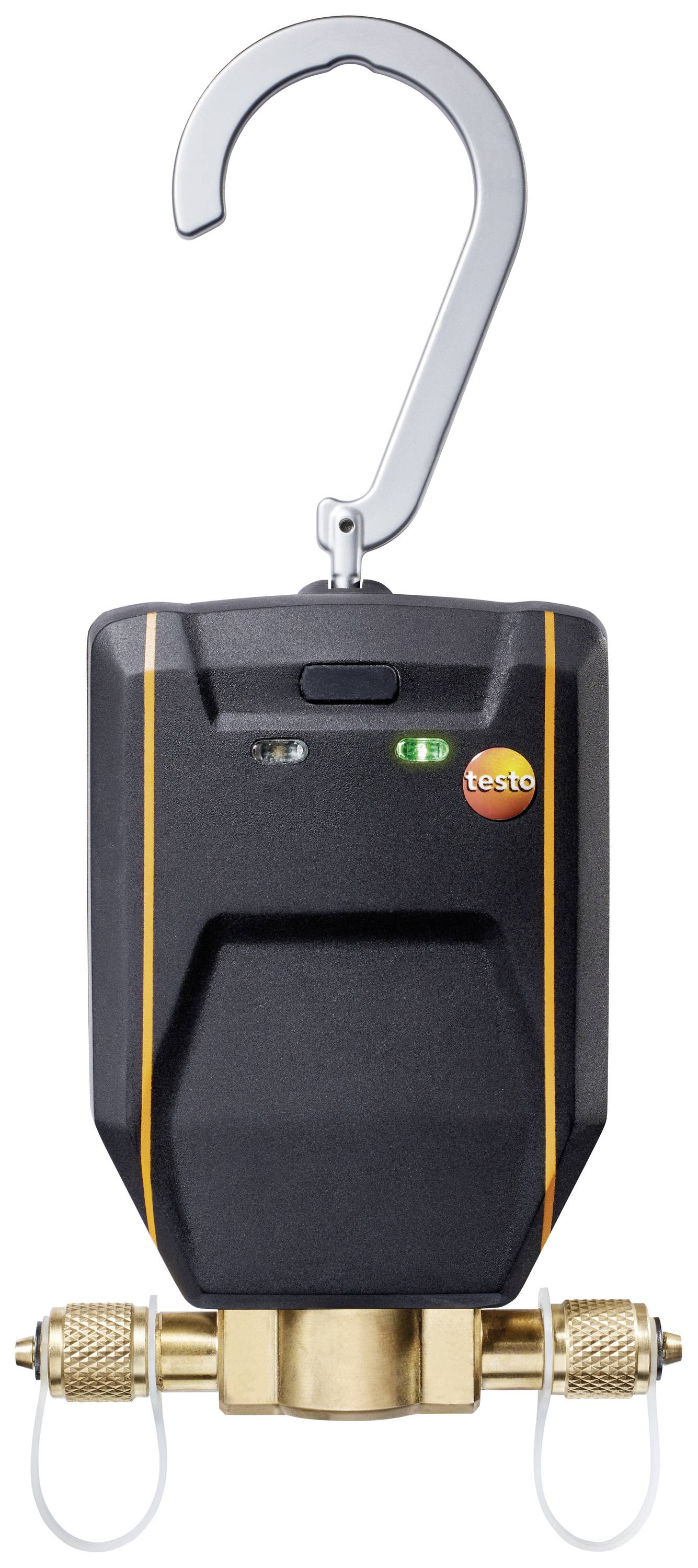

testo 0560 5600 0560 5600 Ventil 1 St.
