Joy-it JDS2915 Funktionsgenerator akkubetrieben, Funktionsgenerator netzbetrieben 15 MHz - 0.01 µHz 2-Kanal

JDS-2900 Funktionsgenerator mit Display zeigt zwei Kanäle: CH1 (Sinuswelle) und CH2 (Dreieckwelle) mit jeweiligen Frequenz, Amplitude und Versatz.

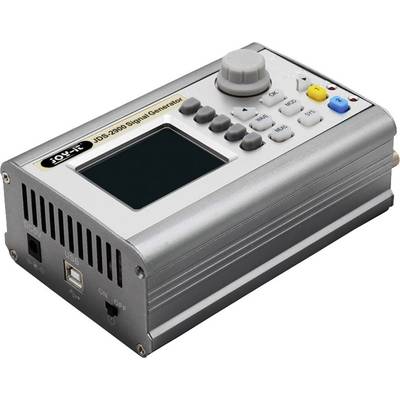

Ein tragbarer Signalgenerator mit Display und Steuertasten, geeignet zur Erzeugung elektrischer Signale für Tests und Messungen.

1/2

Datenblatt (PDF)

32 Stück

Anzahl

Stück

Gesamt (CHF 107.26 / Stück)

CHF

nur CHF 13.93

Highlights & Details

JDS-2915 mobil nutzbarer Signalgenerator

2 Kanal Signalgenerator
1 Kanal Frequenzzähler
0 bis 15 MHz
Auch mobil per Powerbank einsetzbar
inkl. Netzteil
mehrsprachiges Display/Software (D,E,FR)

Technische Daten

Frequenzgenauigkeit: ± 20 ppm
Frequenzstabilität: ± 1 Ppm/3h
Abtastrate: 266 MSa/s
Display: 2,4 Zoll TFT-Farb-LCD, Vertikale Wellenauflösung, 14 bits
Amplitudenbereich: < 10 MHz: 0 - 20 Vpp, > 10 MHz: 0 - 10 Vpp
Amplitudenauflösung: 1 mV
Amplitudenstabilität: ± 5%/5h
Amplitudenebenheit: < 10 MHz: ± 5 %, > 10 MHz: ± 10 %
Impedanz des Outputs: 50 Ω ± 10 %
Wobbel-Funktion: Frequenzbereich: einstellbar zwischen 0,01Hz - 60MHz , Zeit: einstellbar zwischen 0,1s und 999,9s, Richtung: steigend, abfallend, steigend + abfallend, Modus: linear oder logarithmisch

Signal-Ausgangsform: Sinus, Rechteck, Dreieck, Puls, Halb–, Vollwelle, expo-nentieller Anstieg / Fall, Rauschen, Lorentz-Puls, CMOS und weitere

Produkt-Art: Funktionsgenerator akkubetrieben

Frequenz-Bereich: 15 MHz - 0.01 µHz

Frequenz-Bereich Sinus: 0 - 15 MHz

Klirr-Faktor Sinus: < 0.8 %

Frequenz-Bereich Rechteck: 0 - 15 MHz

Anstiegszeit Rechteck: < 25 ns

Frequenz-Bereich Dreieck: 0 -15 MHz

Frequenz-Bereich ARB: 0 - 6 MHz

: Werksstandard (ohne Zertifikat)

Wobbel-Funktion: 0.01 Hz bis 60 MHz

Externe Frequenz-Messung: 1Hz bis 100MHz

Abm.: (B x H) 145 mm x 95 mm

Anzahl Kanäle: 2-Kanal

Frequenz (max.): 0.01 µHz

Frequenz (min.): 15 MHz

Besonderheiten: inkl. Frequenzzähler

Breite: 145 mm

Höhe: 95 mm

Schnittstellen: BNC

Spannungs-Versorgung: 230 V/AC
batteriebetrieben
netzbetrieben

Typ: JDS2915

Dokumente & Downloads

Datenblatt

Datenblatt 2138350 Joy-it JDS2915 Funktionsgenerator akkubetrieben, Funktionsgenerator netzbetrieben 15 MHz - 0.01 µHz 2-Kanal

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2138350 Joy-it JDS2915 Funktionsgenerator akkubetrieben, Funktionsgenerator netzbetrieben 15 MHz - 0.01 µHz 2-Kanal

Beschreibung

Der JDS2915 ist ein 2 Kanal Signalgenerator, welcher Signale von bis zu 15 MHZ erzeugt. Er ist mit seinen unterschiedlichen Kurvenformen, wie z.B. Sinus, Rechteck, Dreieck, Puls, Halbwelle uvm., auf allen Gebieten der Messtechnik einsetzbar. Zusätzlich ist ein 1-Kanal Frequenzzähler integriert. Mit einer Frequenzgenauigkeit von +/-20ppm und einer Stabilität von +/-1ppm/3h bietet er eine hervorragende Signalqualität und Flexibilität. Durch das 2,4" große TFT-Farbdisplay ist zudem eine optimale Bedienfreundlichkeit gewährleistet, wodurch sich verschiedenste Einsatzmöglichkeiten ergeben.

Durch sein stabiles Metallgehäuse und durch den möglichen Betrieb mit einer Powerbank ist er auch bestens für den mobilen Einsatz geeignet.
