Rigol DS1102Z-E Digital-Oszilloskop 100 MHz 2-Kanal 1 GSa/s 24 Mpts 8 Bit Digital-Speicher (DSO) 1 St.

Digitale Oszilloskop-Anzeige mit einer wellenförmigen grafischen Darstellung; Bedienknöpfe und Funktionstasten rechts.

Oszilloskop mit digitaler Anzeige, zeigt eine wellenförmige, gleichmäßige Spannungskurve. Verschiedene Bedienelemente und Anschlüsse sind sichtbar.

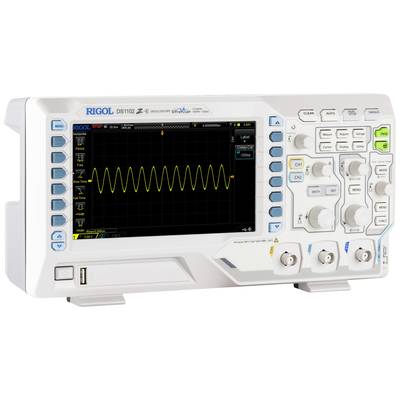

Ein digitales Oszilloskop zeigt eine Sinuswelle auf dem Bildschirm. Es gibt mehrere Bedientasten und Drehregler zur Anpassung der Anzeige.

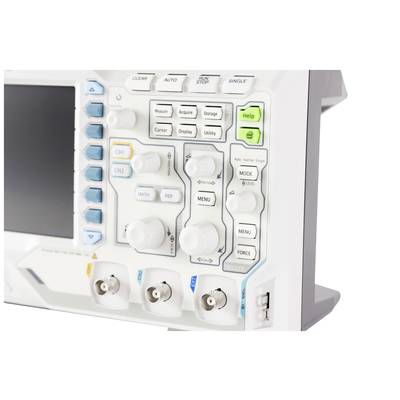

Ein Oszilloskop mit mehreren Knöpfen und Anschlüssen, darunter CH1, CH2 und Menü. Es zeigt die Gerätesteuerung und Eingangsoptionen.

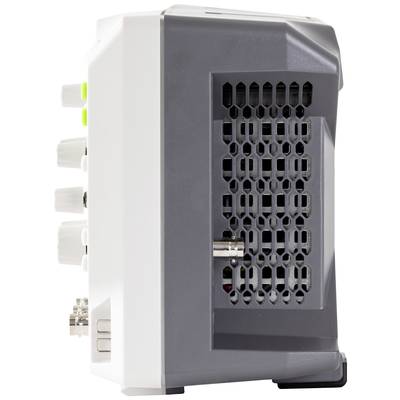

Ein Netzwerkrouter mit mehreren Anschlüssen an der linken Seite und einem grauen Lüftungsgitter auf der rechten Seite.

'Rückseite eines digitalen Oszilloskops mit Anschlüssen, Netzstecker, und Typenschild. Seriennummer und technische Details sind sichtbar.'

1/6

Datenblatt (PDF)

Sofort-Lieferung Mo., 17. Aug.

52 Stück

Anzahl

Stück

Gesamt (CHF 234.92 / Stück)

CHF 234.92

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Digital Oszilloskop, 100MHz

100 MHz
Anzahl analoge Eingänge max. 2

Technische Daten

Einstellbare helligkeit der Signaldarstellung

Produkt-Art: Digital-Oszilloskop

Bandbreite: 100 MHz

Samplingrate/Kanal: 1 GSa/s

Anzeige: Farb TFT LCD

Auflösung: 8 Bit

Bildschirm-Größe: 17,78 cm

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)

Zeitbasis: 2 ns - 50 s/div

Anzahl analoge Eingänge max.: 2

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT I

Vertikal-Ablenkung: 500 uV - 10 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: AC, DC, GND

Eingangsspannung: 300 V

Spannungs-Versorgung (Details): 115 V/AC;230 V/AC

Abm.: (L x B x H) 122.4 x 313.1 x 160.8 mm

Gewicht: 2.9 kg

Display: 800 x 480 Pixel

Breite: 313.1 mm

Höhe: 160.8 mm

Länge: 122.4 mm

Schnittstellen: USB-Device
USB-Host
LAN
LXI

Speichertiefe/Kanal: 24 Mpts

Typ: DS1102Z-E

Dokumente & Downloads

Datenblatt

Datenblatt 2523445 Rigol DS1102Z-E Digital-Oszilloskop 100 MHz 2-Kanal 1 GSa/s 24 Mpts 8 Bit Digital-Speicher (DSO) 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2523445 Rigol DS1102Z-E Digital-Oszilloskop 100 MHz 2-Kanal 1 GSa/s 24 Mpts 8 Bit Digital-Speicher (DSO) 1 St.

Beschreibung

Das Modell DS1102Z-E ist ein 100MHz, 2 Kanal Digital Oszilloskop, mit 1GS/sec Sample Rate, mit herausragenden Eigenschaften, wie einer sehr grossen Speichertiefe von 14 MioPkt. Sowie integrierter Seriell Bus Trigerung und SPI, I2C, RS232 Decoding, 7 Zoll grossen FarbDisplay , zur optimalen Anzeige von Messsignalen. LAN, USB und AUX Schnittstellen sind Standard, ebenso viele Math Funktionen.

Ausführung

Wellenform-Erfassungsrate bis zu 30.000 wfms/s
Bis zu 60.000 Frames Hardware-Echtzeit-Wellenformaufzeichnungen und Wiedergabefunktionen
Innovative "Ultra Vision"-Technologie
Verschiedene Trigger- und Bus-Dekodierungsfunktionen
Verschiedene Schnittstellen: USB, LAN, AUX
7-Zoll-WVGA-TFT-LCD intensitätsabgestuftes Farbdisplay
