Amperemeter

Amperemeter gehören seit langer Zeit zu den wichtigsten elektrischen Messgeräten. Analoge Typen mit echten Zeigern sind in professionellen Bereichen allerdings kaum noch zu finden, hier dominieren digitale Strommessgeräte mit Ziffer-Anzeigen oder grafisch erzeugten Zeigern. Häufig sind diese Amperemeter Teil komplexer Einbau-Messgeräte.

In unserem Ratgeber machen wir Sie mit den technischen Grundlagen von Amperemetern vertraut.

Der ideale Strommesser besitzt einen Innenwiderstand von Null. Praktisch lässt sich das allerdings nicht realisieren, Amperemeter besitzen immer einen mehr oder weniger kleinen Innenwiderstand. Der Messbereich des Amperemeters hängt vom Wert dieses Widerstands ab, das heisst, je kleiner der Widerstand, desto geringe Stromstärken lassen sich messen.

Klassifizieren lassen sich analoge Amperemeter anhand des Aufbaus und der Art des Stroms, der durch das Messgerät fliesst:

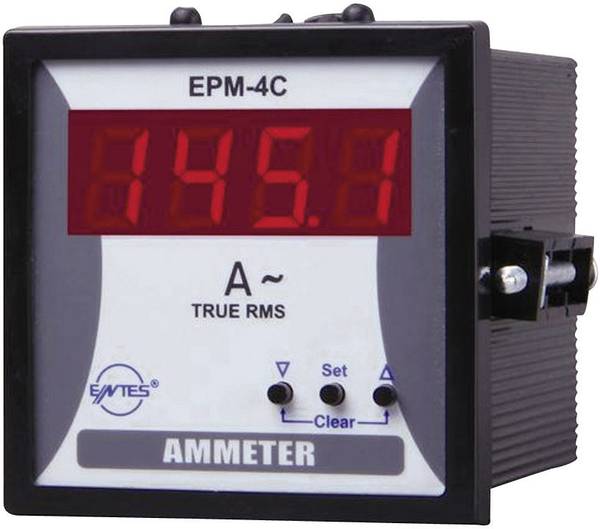

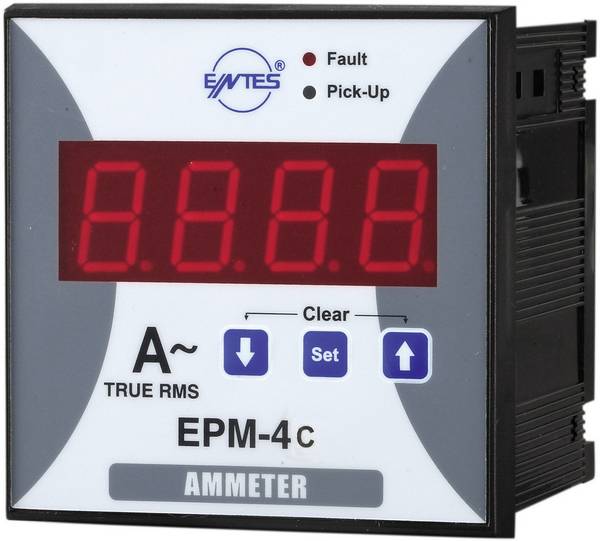

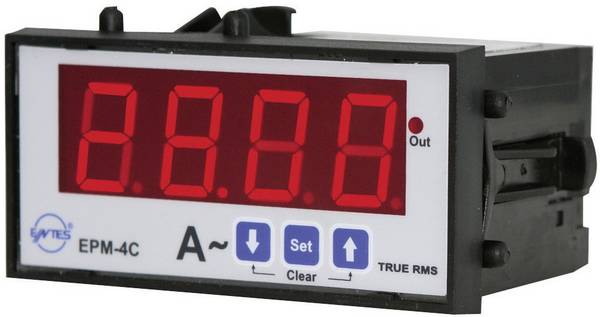

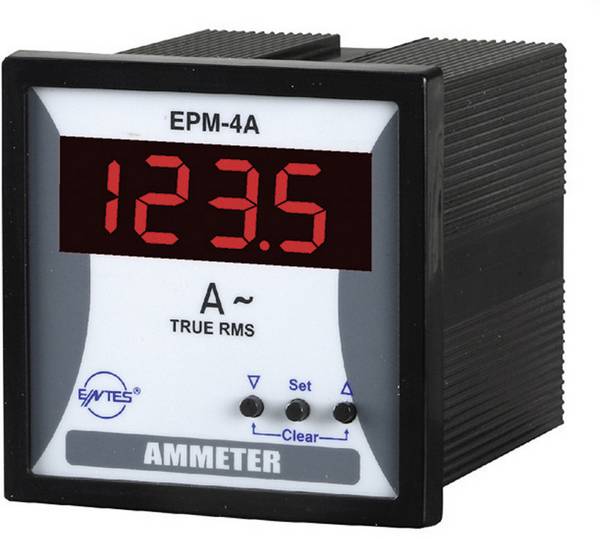

Recht häufig verfügen digitale Einbau-Messgeräte mit Ampere-Anzeige über die True-RMS-Funktionen, also über die Fähigkeit, echte Effektivwerte anzuzeigen. Gemessen wird dabei das Erwärmungspotenzial einer angelegten Spannung. Im Gegensatz zur Messung des Durchschnittswerts nutzt die echte Effektivwertmessung die in einem Widerstand verbrauchten Leistung. Sie ist proportional zum Quadrat der gemessenen echten Effektivspannung, unabhängig von der Wellenform.

Ein normales Digital-Amperemeter ist meist so kalibriert, dass es nur bei Sinuswellen-Eingängen die gleichen Werte wie ein True-RMS-Messgerät anzeigt. Bei anderen Wellenformen weist es häufig erhebliche Fehler auf.

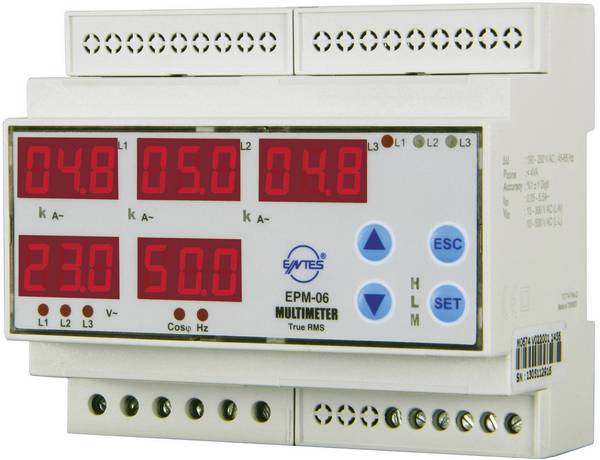

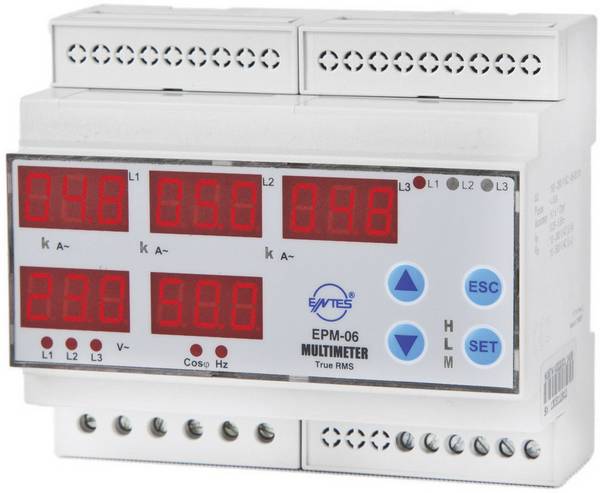

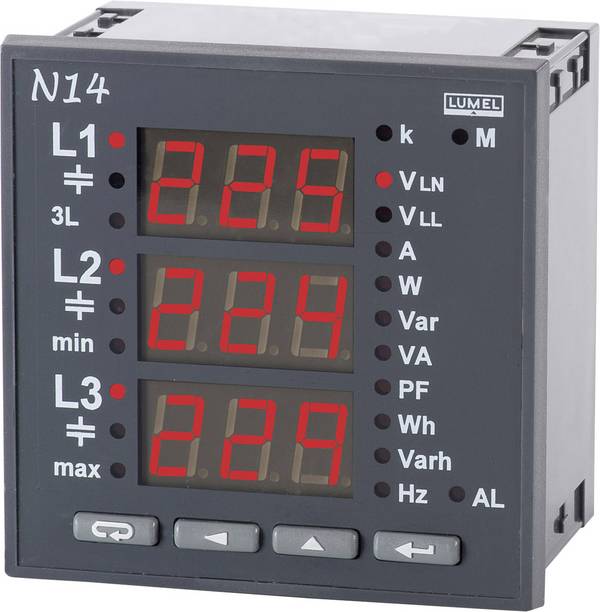

Die als Multimeter konfigurierten hochwertigen Einbau-Messgeräte verwenden daher in der Regel einen Gleichstrom-Sperrkondensator, um nur die Wechselstromkomponente eines Signals zu messen. Ermittelt wird dabei nur die Leistung der Wechselstromkomponenten der Eingangswellenform, Gleichstrom wird nicht berücksichtigt. Bei Sinus-, Dreieck- und Rechteckwellen sind die Wechselstrom- und Gleichstromwerte gleich, da diese Wellenformen keinen Gleichstrom-Offset enthalten. Nicht-symmetrische Wellenformen, wie zum Beispiel Impulsfolgen, enthalten Gleichspannungen, die von Wechselstrom-gekoppelten True-RMS-Messungen zurückgewiesen werden.
