Name: PCE Instruments Einbauanzeige PCE-BPD-U-46D
Brand: PCE Instruments
SKU: 2813564
Availability: BackOrder

PCE Instruments Einbauanzeige PCE-BPD-U-46D-0

PCE Instruments Einbauanzeige PCE-BPD-U-46D-1

1/2

Anwendungsbild

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 18. Jan. 2027

Anzahl

Stück

Gesamt (CHF 769.95 / Stück)

CHF 769.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-BPD-U-46D

Anzeige mit Metallgehäuse
Wand- und Schaltschrankmontage
IP65
helle rote LED Anzeige
individuell parametrierbar
Ziffernhöhe von bis zu 100 mm
verschiedene Ausgangssignale
Anzeige aus großer Entfernung ablesbar

Technische Daten

Funktion analoges Signal in einen verwendbaren Wert umwandeln
Eingangssignal 4 ... 20 mA, ±20 mA DC, 0 ... 10 V DC, ±10 V DC
maximales Eingangssignal 100 mA oder 100 V DC
Eingangsimpedanz (Strommessung) 11 Ω
Eingangsimpedanz (Spannungsmessung) 932 kΩ
Anzahl an Digits 4
Ziffernhöhe 60 mm
maximaler Leseabstand 25 m
Genauigkeit 0,05 % v. Mb.
Messrate 15 Hz
Reaktionszeit bei Werteänderung von 0 auf 99 % des Signals 120 ms
Anzeigebereich -1999 ... 9999
Anzahl an Ausgängen 2
Leistungsaufnahme 3 W (ohne optionales Zubehör)
Leistungsaufnahme 5 W (mit optionalem Zubehör)
Sensorspannungsversorgung 20, 15, 10, 5 V DC
Genauigkeit Sensorspannungsversorgung ±5 %
maximaler Strom Sensorversorgung 35 mA (mit Kurzschlussschutz)
Spannungsversorgung 11 ... 36 V DC
Gewicht 2200 g
Weitere Spezifikationen
Kabelquerschnitt für das Ein- und Ausgangssignal <0,5 mm²
Kabelquerschnitt für die <2,5 mm²
Versorgungsspannung
Display 7 Segmentanzeige
Betrachtungswinkel 120 °
Aufwärmzeit 15 Minuten
Betriebsbedingungen 0 ... 50 °C, <90 % r. F., nicht kondensierend
Lagerbedingungen -20 ... 70 °C, <90 % r. F., nicht kondensierend

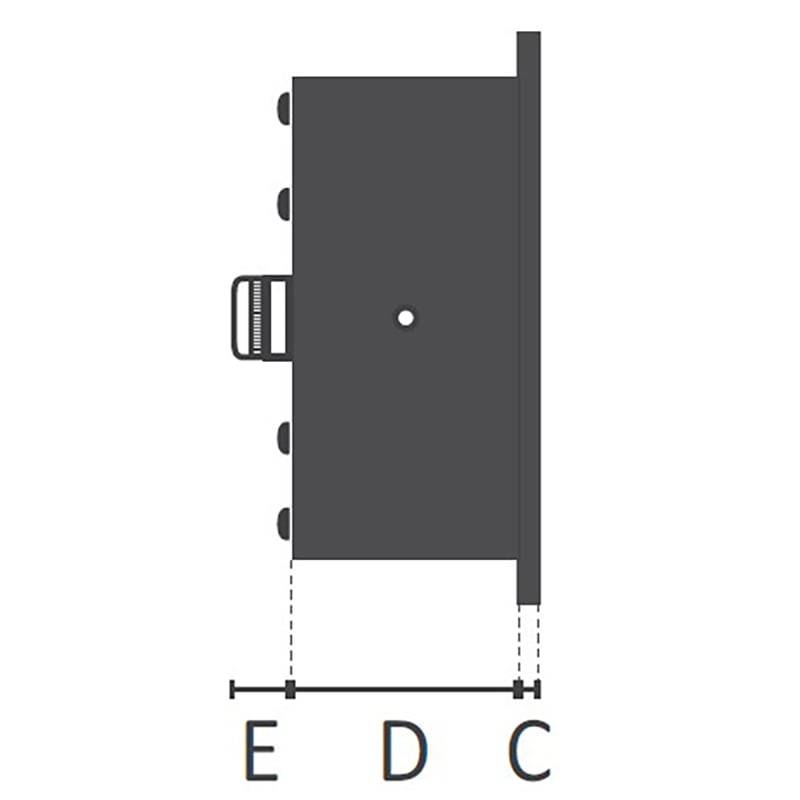

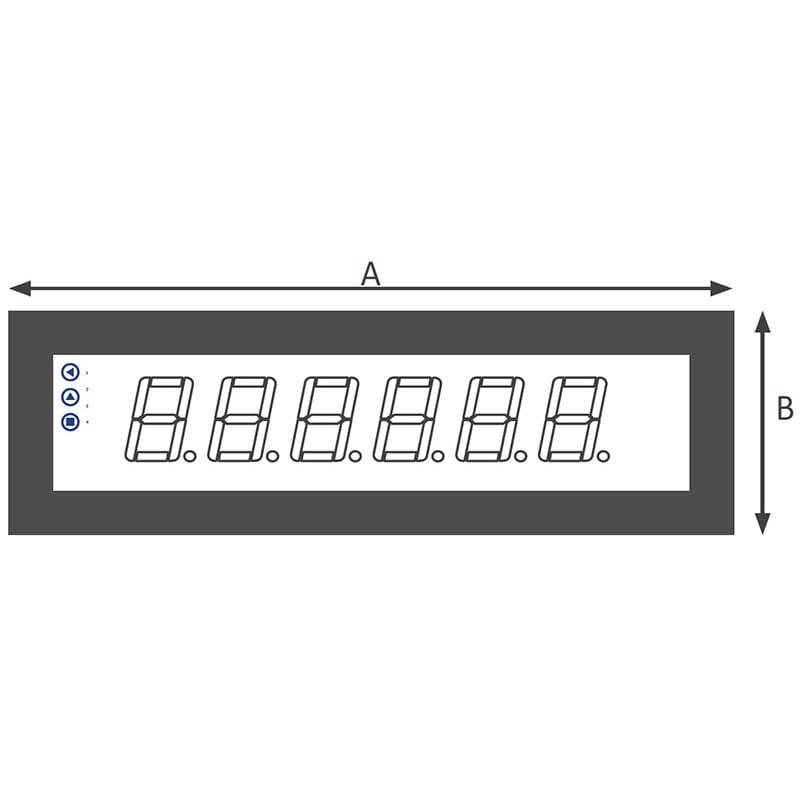

Abmessungen (Skizze oben bei den Bildern) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm

Produkt-Art: Digitales Einbaumessgerät

Messfunktion: Strom

Messbereich (min.): 4 mA

Typ: PCE-BPD-U-46D

Messbereich (max.): 100 mA

Display-Typ: LED

: IP65

Anzeige (Counts): 999999

Betriebsspannung: 265 V/AC

Abm.: (L x B x H) 542 x 55 x 166 mm

Gewicht: 3500 g

Betriebsspannung max.: 265 V/AC

Betriebsspannung min.: 85 V/AC

Displaybeleuchtung: rot

Besonderheiten: konfigurierbare Einheiten

Breite: 55 mm

Höhe: 166 mm

Länge: 542 mm

Zifferhöhe: 100 mm

: Werksstandard (ohne Zertifikat)

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2813564 PCE Instruments Einbauanzeige PCE-BPD-U-46D

Beschreibung

Die Anzeige ist so konzipiert, dass die angezeigten Messwerte aus einer großen Entfernung abgelesen werden können. Bei einer Ziffernhöhe von 60 mm oder 100 mm beträgt die Ablesedistanz bei der Anzeige 25 m oder 50 m. Die roten LEDs der Anzeige ermöglichen das Ablesen der Messwerte auch bei sehr heller Umgebung. Das Gehäuse der Anzeige besteht aus Metall und ist mit IP65 Spritzwasser geschützt. Somit kann die Anzeige unter rauen Umgebungsbedingungen eingesetzt werden.

Als Eingangssignal stehen viele verschiedene Varianten bei der Anzeige zur Verfügung. Unter anderem unterstützt die Anzeige 4 … 20 mA und Impulse. Konfiguriert wird die Anzeige direkt über das Tastenfeld. Optional stehen bei der Anzeige Ausgangsschnittstellen zur Verfügung. Damit ist es möglich über die Anzeige Prozesssignale und Impulse bei zzum Beispiel beim Erreichen eines Grenzwertes zu schalten.

Für die optimale Ausrichtung bei der Wandmontage kann die Anzeige vertikal ausgerichtet werden. Neben der Wandmontage kann die Anzeige an einen Schaltschrank montiert werden. Mit der Isolierung am Gehäuse der Anzeige wird gewährleistet, dass kein Wassereintritt in den Schaltschrank erfolgt.
