Name: PCE Instruments Einbauanzeige PCE-BPD-U-46A
Brand: PCE Instruments
SKU: 2813563
Availability: BackOrder

PCE Instruments Einbauanzeige PCE-BPD-U-46A-0

PCE Instruments Einbauanzeige PCE-BPD-U-46A-1

1/2

Anwendungsbild

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 18. Jan. 2027

Anzahl

Stück

Gesamt (CHF 769.95 / Stück)

CHF 769.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-BPD-U-46A

Industrie Digitalanzeige mit Metallgehäuse
Wand- und Schaltschrankmontage
IP65
helle rote LED Anzeige
individuell parametrierbar
Ziffernhöhe von bis zu 100 mm
verschiedene Ausgangssignale
Anzeige aus großer Entfernung ablesbar

Technische Daten

Funktion analoges Signal in einen verwendbaren Wert umwandeln
Eingangssignal 4 ... 20 mA, ±20 mA DC, 0 ... 10 V DC, ±10 V DC
maximales Eingangssignal 100 mA oder 100 V DC
Eingangsimpedanz (Strommessung) 11 Ω
Eingangsimpedanz (Spannungsmessung) 932 kΩ
Anzahl an Digits 4
Ziffernhöhe 60 mm
maximaler Leseabstand 25 m
Genauigkeit 0,05 % v. Mb.
Messrate 15 Hz
Reaktionszeit bei Werteänderung 120 ms
von 0 auf 99 % des Signals
Anzeigebereich -1999 ... 9999
Anzahl an Ausgängen 2
Leistungsaufnahme 3 W (ohne optionales Zubehör)
Leistungsaufnahme 5 W (mit optionalem Zubehör)
Sensorspannungsversorgung 20, 15, 10, 5 V DC
Genauigkeit Sensorspannungsversorgung ±5 %
maximaler Strom Sensorversorgung 35 mA (mit Kurzschlussschutz)
Spannungsversorgung 85 ... 265 V AC / 120 ... 370 V DC
Gewicht 2200 g
Weitere Spezifikationen
Kabelquerschnitt für das Ein- und Ausgangssignal <0,5 mm²
Kabelquerschnitt für die Versorgungsspannung <2,5 mm²
Display 7 Segmentanzeige
Betrachtungswinkel 120 °
Aufwärmzeit 15 Minuten
Betriebsbedingungen 0 ... 50 °C, <90 % r. F., nicht kondensierend
Lagerbedingungen -20 ... 70 °C, <90 % r. F., nicht kondensierend

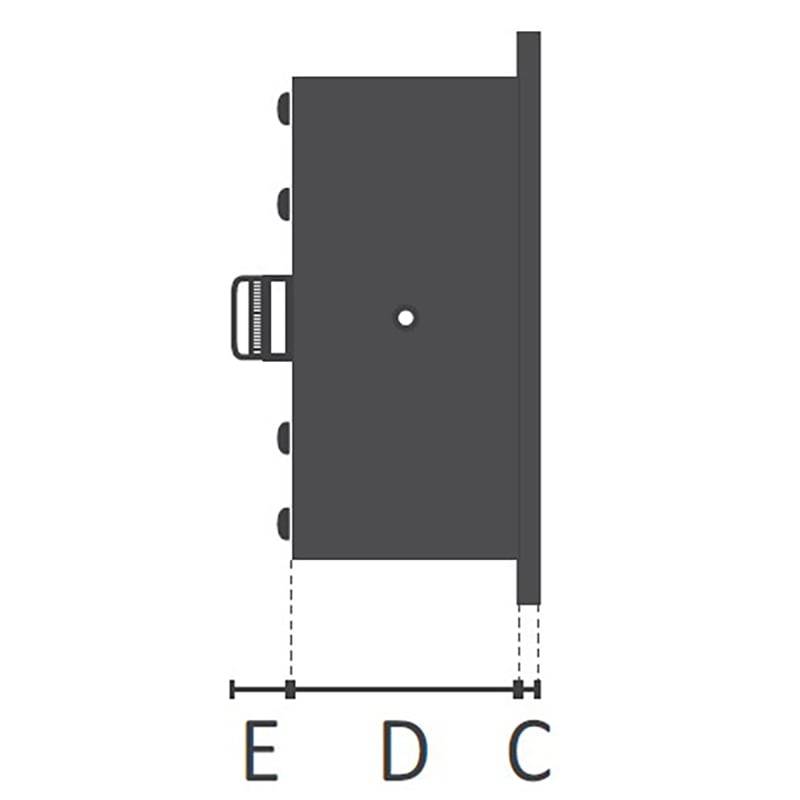

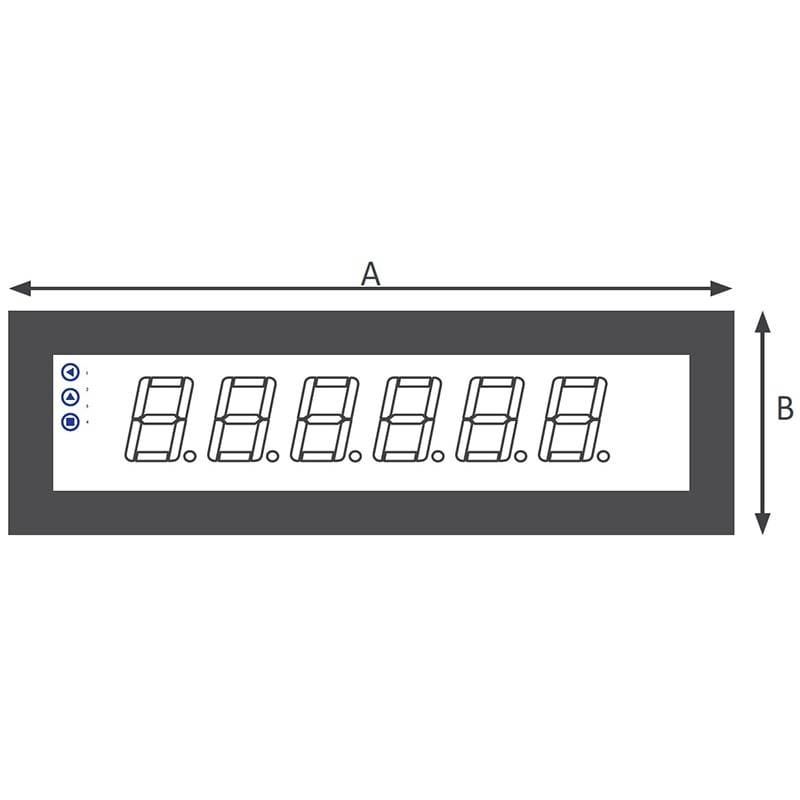

Abmessungen (Skizze oben bei den Bildern) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm

Produkt-Art: Digitales Einbaumessgerät

Messfunktion: Strom

Typ: PCE-BPD-U-46A

Display-Typ: LED

: IP65

Anzeige (Counts): 999999

Betriebsspannung: 265 V/AC

Abm.: (L x B x H) 542 x 55 x 166 mm

Gewicht: 3500 g

Betriebsspannung max.: 265 V/AC

Betriebsspannung min.: 85 V/AC

Displaybeleuchtung: rot

Besonderheiten: konfigurierbare Einheiten

Breite: 55 mm

Höhe: 166 mm

Länge: 542 mm

Zifferhöhe: 100 mm

: Werksstandard (ohne Zertifikat)

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2813563 PCE Instruments Einbauanzeige PCE-BPD-U-46A

Beschreibung

Die Industrie Digitalanzeige ist so konzipiert, dass die angezeigten Messwerte aus einer großen Entfernung abgelesen werden können. Bei einer Ziffernhöhe von 60 mm oder 100 mm beträgt die Ablesedistanz bei der Industrie Digitalanzeige 25 m oder 50 m. Die roten LEDs der Industrie Digitalanzeige ermöglichen das Ablesen der Messwerte auch bei sehr heller Umgebung. Das Gehäuse der Industrie Digitalanzeige besteht aus Metall und ist mit IP65 Spritzwasser geschützt. Somit kann die Industrie Digitalanzeige unter rauen Umgebungsbedingungen eingesetzt werden.

Als Eingangssignal stehen viele verschiedene Varianten bei der Industrie Digitalanzeige zur Verfügung. Unter anderem unterstützt die Industrie Digitalanzeige 4 … 20 mA und Impulse. Konfiguriert wird die Industrie Digitalanzeige direkt über das Tastenfeld. Optional stehen bei der Industrie Digitalanzeige Ausgangsschnittstellen zur Verfügung. Damit ist es möglich über die Industrie Digitalanzeige Prozesssignale und Impulse bei zzum Beispiel beim Erreichen eines Grenzwertes zu schalten.

Für die optimale Ausrichtung bei der Wandmontage kann die Industrie Digitalanzeige vertikal ausgerichtet werden. Neben der Wandmontage kann die Industrie Digitalanzeige an einen Schaltschrank montiert werden. Mit der Isolierung am Gehäuse der Industrie Digitalanzeige wird gewährleistet, dass kein Wassereintritt in den Schaltschrank erfolgt.
