Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitalanzeige

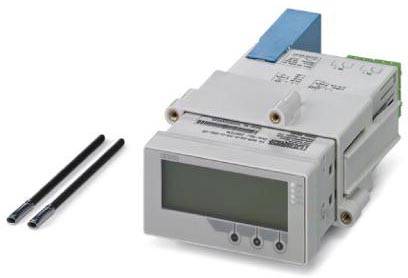

Ein digitales Messgerät mit Display und Kabelverbindungen, verwendet zur Messung von elektrischen Parametern in industriellen Anwendungen.

Abbildung ähnlich

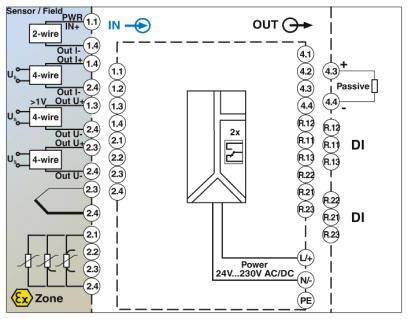

Schaltplan eines Elektronikmoduls. Links: Sensoranschlüsse mit 2- oder 4-Draht-Konfiguration. Rechts: Anschlussleisten (DI) und Stromversorgung.

Diagramm zeigt ein elektrisches Schaltzeichen mit 'IN' und 'OUT'. Links oben: Stromflussanzeige; rechts: U, I. Oben links: blau markiert.

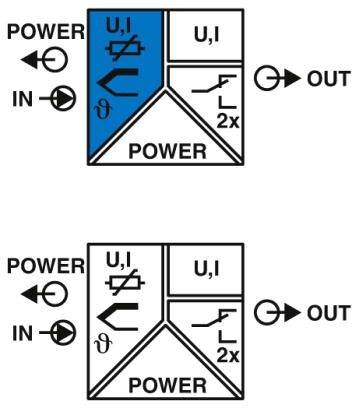

Diagramm mit Stromflusspfeilen: Eingehe auf linke Seite (IN), ausgehende auf rechte Seite (OUT). Oben: Eingang ist blau markiert. U,I Symbole. Unten: Schwarz-weiß, weniger Details.

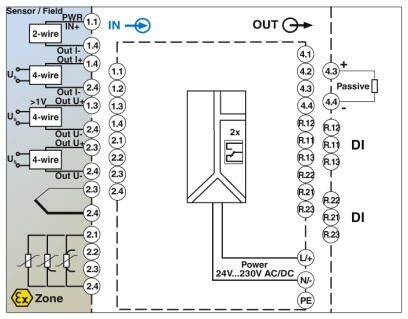

Diagramm eines Sensorsystems zeigt Eingänge, Ausgänge und Stromversorgung. Kennzeichnet Verbindungen und Zonen für technische Implementierung.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 26. Nov. 2026

Anzahl

Stück

Gesamt (CHF 592.00 / Stück)

CHF 592.00

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Umgebungstemperatur (Betrieb): -20 °C ... 60 °C
Max. Einsatzhöhe: < 2000 m (über NN)
Beschreibung des Eingangs: Universaleingang
Eingangssignal Strom: 0 mA ... 20 mA +10 %
Ausgangssignal Strom: 0 mA ... 20 mA
Abisolierlänge: 10 mm
Material Gehäuse: PC-GF10
Leistungsaufnahme: ≤ 6,9 W

Produkt-Art: Digitalanzeige

Messfunktion: Spannung
Temperatur
Strom

Messbereich (min.): 0 mA

Typ: FA MCR-EX-D-TUI-UI-2REL-UP

Messbereich (max.): 20 mA

: IP65 (Front)

Abm.: (L x B x H) 175 x 96 x 48 mm

Betriebsspannung max.: 230 V DC/AC

Betriebsspannung min.: 24 V DC/AC

Breite: 96 mm

Höhe: 48 mm

Länge: 175 mm

Schnittstellen: Analog Spannung
Analog Strom

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitalanzeige

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitalanzeige

Beschreibung

Multifunktionaler Ex-i Prozessanzeiger im Schalttafeleinbaugehäuse zur Überwachung und Darstellung von analogen Messwerten. Universaleingänge erlauben den Anschluss von Strom, Spannung, RTDs und TCs. Zwei Relaiswechslerausgänge und ein Analogausgang.
