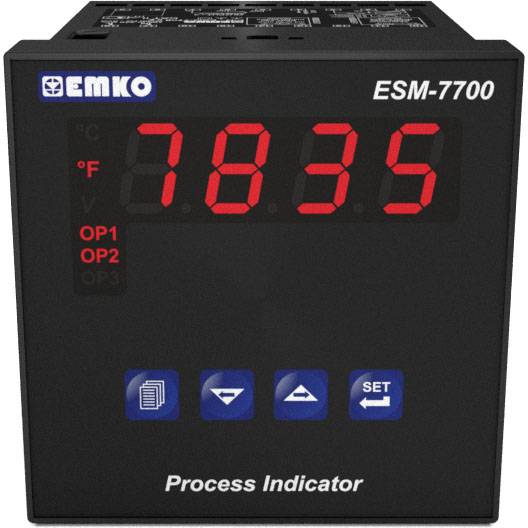

Ein schwarzer Prozessanzeiger mit roter LED-Anzeige zeigt '7835'. Darunter sind Knöpfe für Einstellungen und Funktionen sichtbar.

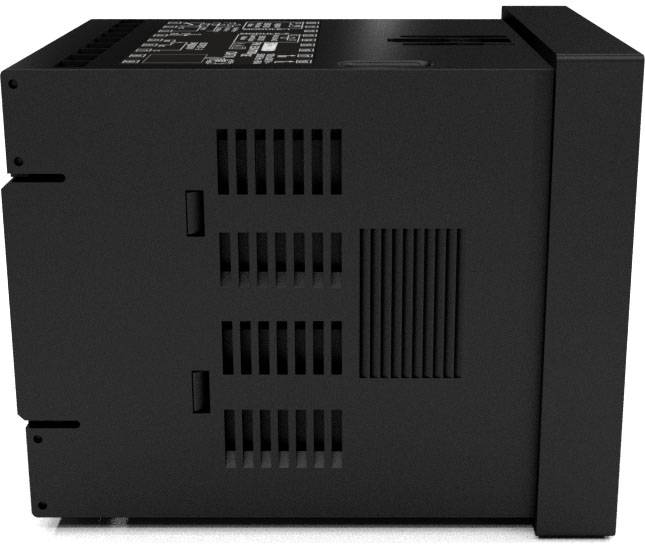

Ein schwarzes elektronisches Gerät mit Lüftungsschlitzen an den Seiten. Es hat einen rechteckigen, kompakten Aufbau.

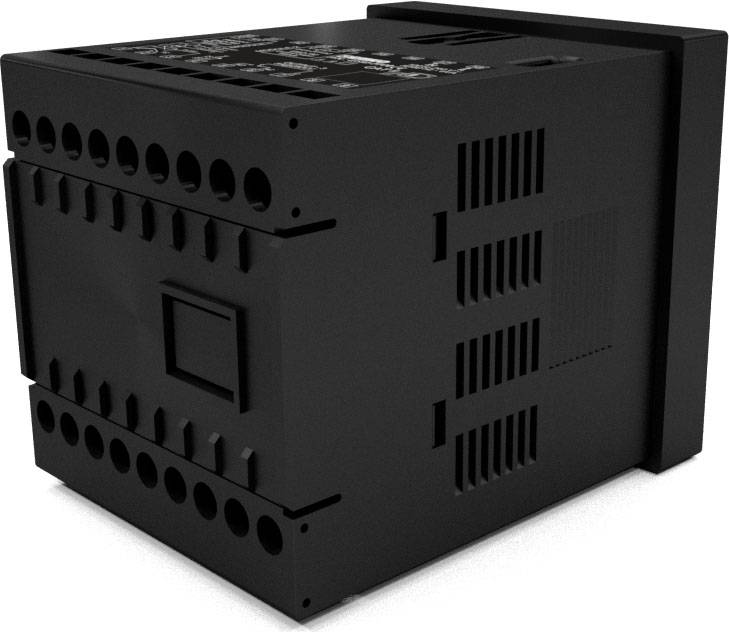

Ein schwarzes, rechteckiges elektronisches Gerät mit mehreren Anschlussklemmen und Lüftungsschlitzen, wahrscheinlich ein Schaltgerät.

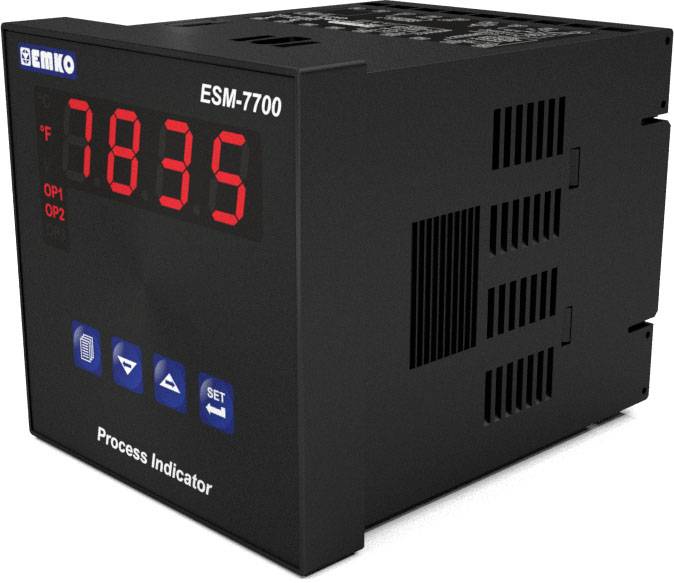

Ein schwarzer Prozessindikator mit der Anzeige '7835' auf einem roten LED-Display. Tasten zum Einstellen von 'OP1', 'OP2', 'SET'.

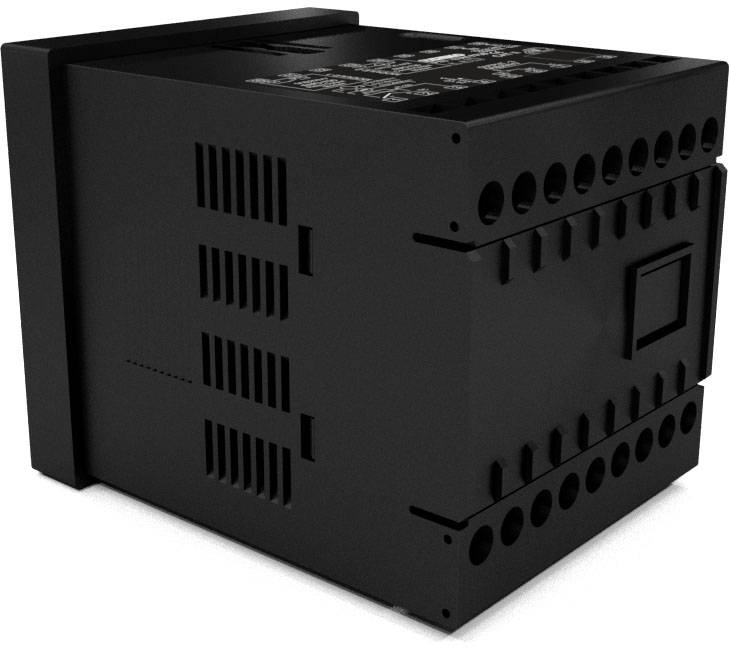

Ein schwarzes elektronisches Gerät mit mehreren Anschlüssen und Lüftungsschlitzen, möglicherweise ein Industrie- oder Steuerungsmodul.

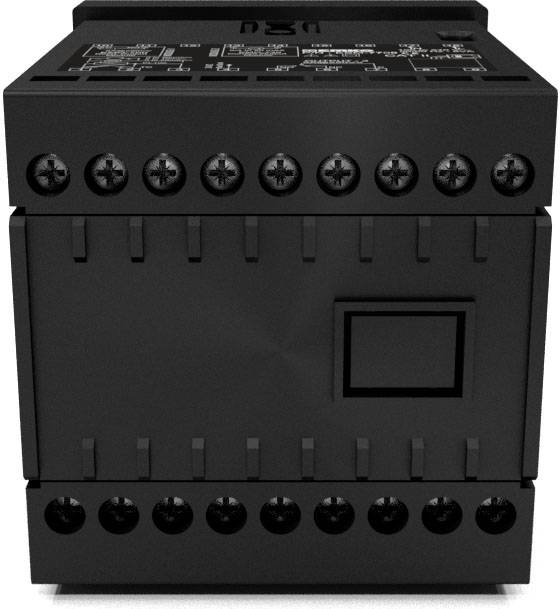

Schwarzes rechteckiges Gerät mit mehreren Schraubanschlüssen oben und unten, geeignet für elektrische Installationen.

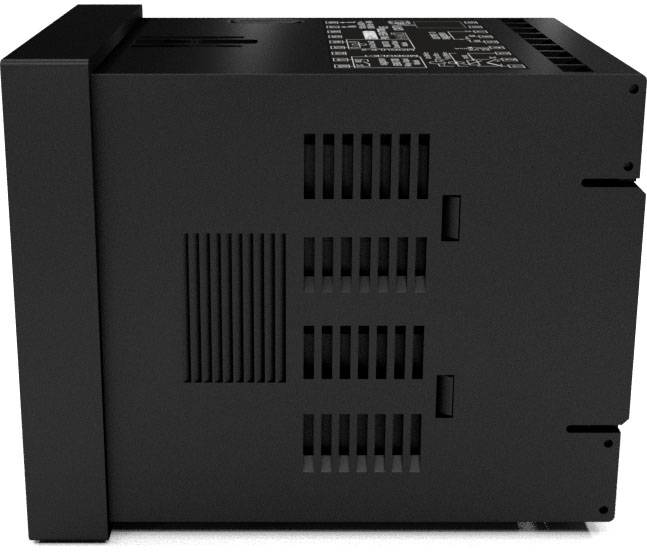

Ein schwarzes elektronisches Gerät mit Lüftungsschlitzen und Beschriftung oben. Seitenansicht zeigt rechteckige Form und vertikale Streifen.

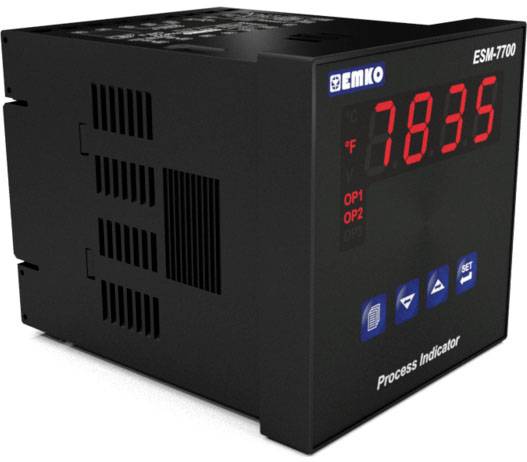

Elektronisches Prozessanzeigegerät mit LED-Anzeige zeigt Temperatur '7835 °F' an. Tasten für Steuerung und Bedienung vorhanden.

1/8

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 142.41 / Stück)

CHF 142.41

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Emko Prozessanzeige

4-stellige Prozessanzeige
Universal-Messeingang für Pt100, L, J, K, R, S, T, B, E, N, C, 0-50 mV, 0-10 V, 0/4-20 mA
Zweipunkt- oder Mehrpunktkalibrierung Analogsignale
Alarmwerte
Hysterese
Offset-Werte
Relaisausgang
Passwortschutz für Programmeinstellungen
Kommunikationsschnittstelle
2 Steckplätze für Ausgangs-Erweiterungsmodule der EMO-700 Serie

Technische Daten

Produkt-Art: Prozessanzeige

Messfunktion: Temperatur
Spannung DC
Strom
Strom DC

Messbereich (min.): 0 V
0 mA
4 mA
-200 °C

Typ: ESM-7700.2.20.1.1/00.00/0.0.0.0

Messbereich (max.): 10 V
20 mA
5 V
2300 °C

Display-Technologie: LED

: Front: IP65/Anschluss: IP20

Einbau-Breite: 72 mm

Anzeige (Counts): 9999

Einbauhöhe: 72 mm

Betriebsspannung: 24 V DC/AC

Abm.: (L x B x H) 88 x 72 x 72 mm

Gewicht: 270 g

Displaybeleuchtung: rot

Einbautiefe: 76 mm

Herstellerfarbe: Schwarz

Breite: 72 mm

Höhe: 72 mm

Länge: 88 mm

Rahmenbreite: 72 mm

Rahmenhöhe: 7.2 cm

Schnittstellen: 1 x RS 232 Modbus RTU

Dokumente & Downloads

Datenblatt

Datenblatt 2352555 Emko ESM-7700.2.20.1.1/00.00/0.0.0.0 Prozessanzeige

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2352555 Emko ESM-7700.2.20.1.1/00.00/0.0.0.0 Prozessanzeige

Beschreibung

ESM-7700 ist eine Prozessanzeige für Temperatur oder Analogsignal. In der Basisvariante verfügt die Prozessanzeige über einen Universaleingang für Temperatursensoren und Analogsignal, Kommunikationsschnittstelle und einen Relaisausgang. Über zwei Steckplätze ist die Anzeige mit Ausgangs-Modulen erweiterbar. Verfügbar sind die EMO-700 Ausgangsmodule Relaisausgang, SSR Ausgang, Transistorausgang und 0/4-20 mA Analogausgang.
