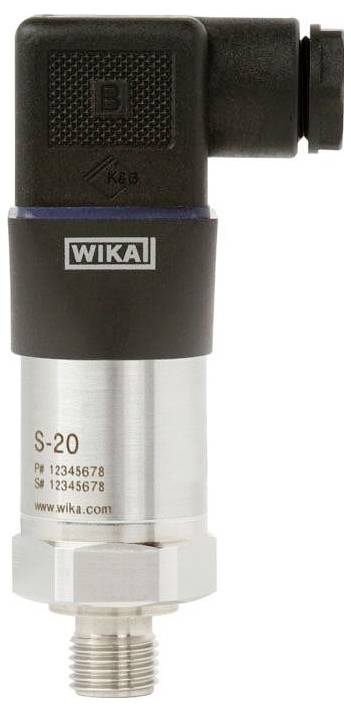

WIKA Capteur de pression 1 pc(s) S-20 0 bar à 40 bar Connecteur d'électrovanne ISO 4400
N° réf. fabricant :
Code produit :
Type de produit
Capteur de pression
Branchement
Connecteur d'électrovanne ISO 4400
Modèle
surpression
Gamme de mesure (pression) (max.)
40 bar
Type
S-20
Fiche technique (PDF)
Nombre
Total (CHF 371.83 / pièce(s))
CHF 371.83
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Raccordement électrique : connecteur angulaire DIN 175301-803 A avec contre-connecteur
- Raccordement process : G 1/2 B EN 837 ; étanchéité : cuivre
- Homologations : cULus.
- Protocole de test : NODATA
- Non-linéarité: 0,25% BFSL
- Limite de surpression : 2 fois
- Perçage du canal : D 2,5 mm
- Occupation de la sortie électrique : U+=1, U-=2, S+=3
- Température admissible de l'élément de mesure : -30...+100°C.
- Résistance aux chocs et aux vibrations : 100 g de choc, 20 g de vibration
- Type de produit
Capteur de pression
- Type
S-20
- Branchement
Connecteur d'électrovanne ISO 4400
- Modèle
surpression
- Sorties
tension analogique
- Signal de sortie (min.)
0 V
- Sortie de signal max.
10 V
- Précision
0.25 %
- Gamme de mesure (pression) minimale
0 bar
- Gamme de mesure (pression) (max.)
40 bar
- Plage de mesure (pression)
0 bar à 40 bar
- Raccord tuyau
Filetage extérieur G1/2
- Température min.
-30 °C
- Température max.
+100 °C
- Contenu
1 pc(s)
- Connexion
G 1/2 B EN 837 ; étanchéité: Cuivre
Documents & téléchargements
Fiche technique
Fiche technique 3525447 WIKA Capteur de pression 1 pc(s) S-20 0 bar à 40 bar Connecteur d'électrovanne ISO 4400
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3525447 WIKA Capteur de pression 1 pc(s) S-20 0 bar à 40 bar Connecteur d'électrovanne ISO 4400
Description
Convertisseur de pression de haute qualité pour applications industrielles généralesType S-20Non-linéarité: 0,25% BFSLPlage de mesure: 0...40 barRaccordement de process: G 1/2 B selon EN 837Joint: Température du cuivre admissible du matériau de mesure: -30...+100°CSignal de sortie: 0 ... 10 V, 3 conducteurs Énergie auxiliaire : DC 12...35 VConnecteur électrique : connecteur angulaire DIN 175301-803 AConfection Connecteur électrique : y compris contre-connecteurs Niveau de performance : sans occupation Sortie électrique : U+=1, U-=2, S+=3Homologations : cULusSécurité contre les surcharges : 2 fois Température d'équilibrage : 15 ... 25 °CRésistance aux chocs et aux vibrations : 100 g de choc, 20 g Protocole de test de vibration : avec protocole de testeCaractéristiques techniques : selon la fiche technique WIKA PE 81.61Spécification client : norme WIKA - Spécification selon la fiche de donnéeDocumentation d'importation pays de la CEI : sans
