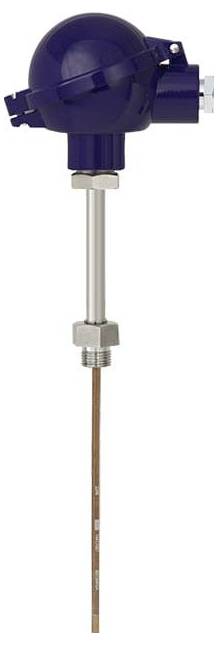

WIKA 14427602 TR10-B Thermomètre à résistance -30 à 300 °C
N° réf. fabricant :
Code produit :
Type de produit
Thermomètre à résistance
Plage de mesure thermométrique (min.)
-30 °C
Plage de mesure de température (max.)
300 °C
Branchement
borne
Type
TR10-B
Fiche technique (PDF)
Nombre
Total (CHF 260.82 / pièce(s))
CHF 260.82
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Joint : cuivre
- Plage de température de la classe choisie : -30...+300°C.
- Boîtier de raccordement : BSZ, aluminium, forme sphérique, couvercle rabattable
- Entrée de câble : entrée de câble standard
- Taille filetée entrée de câble : M20 x 1,5
- Transmetteur : sans (avec socle de serrage)
- Raccordement au collier : M24 x 1,5
- Longueur du cou [MH/N]: 150 mm
- Diamètre de l'insert de mesure : 6 mm
- Matériau de la gaine insert de mesure : acier CrNi 1.4571
- Longueur de la jauge en cas de remplacement [L5]: 375 mm
- Protection contre les explosions / homologation électrique: ATEX
- Type de protection : Ex i
- Tuyau de cou : D = 12 x 2,5 mm
- Taille du filetage : M18x1,5
- Matériau du tube de cou : acier CrNi 1.4571
- Longueur de montage [A] [l1/A/U2]: 200 mm
- Type de produit
Thermomètre à résistance
- Type
TR10-B
- Plage de mesure thermométrique (min.)
-30 °C
- Plage de mesure de température (max.)
300 °C
- Plage de mesure de température
-30 à 300 °C
- Branchement
borne
- Matériau du boîtier
aluminium
- Classe de précision
A
- Longueur
200 mm
- Diamètre
6 mm
- Dim.
(Ø x L) 6 mm x 200 mm
- Zone ATEX
1
- Contenu
1 pc(s)
Documents & téléchargements
Fiche technique
Fiche technique 3526114 WIKA 14427602 TR10-B Thermomètre à résistance -30 à 300 °C
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3526114 WIKA 14427602 TR10-B Thermomètre à résistance -30 à 300 °C
Description
Thermomètre à résistance TR10-B à installer dans un tube de protection
Caractéristiques techniques par fiche technique: TE 60.02
Protection contre les explosions / homologation électrique: ATEX
Type de protection : Ex i
Zone 1 gaz [ II 2G Ex ia IIC T1…T6 GB ]
1 x Pt100, 4 conducteurs
Classe A, EN 60751
Plage de température de la classe choisie : -30...+300°C.
Boîtier de raccordement : BSZ, aluminium, forme sphérique, couvercle rabattable
Entrée de câble : entrée de câble standard
Taille filetée entrée de câble : M20 x 1,5
Transmetteur : sans (avec socle de serrage)
Raccordement au collier : M24 x 1,5
Tuyau de cou : D = 12 x 2,5 mm
Taille du filetage : M18x1,5
Matériau du tube de cou : acier CrNi 1.4571
Longueur du cou [MH/N]: 150 mm
Longueur de montage [A] [l1/A/U2]: 200 mm
Diamètre de l'insert de mesure : 6 mm
Matériau de la gaine insert de mesure : acier CrNi 1.4571
Joint : cuivre
Longueur de la jauge en cas de remplacement [L5]: 375 mm
Ce texte a été traduit par une machine.
Caractéristiques techniques par fiche technique: TE 60.02
Protection contre les explosions / homologation électrique: ATEX
Type de protection : Ex i
Zone 1 gaz [ II 2G Ex ia IIC T1…T6 GB ]
1 x Pt100, 4 conducteurs
Classe A, EN 60751
Plage de température de la classe choisie : -30...+300°C.
Boîtier de raccordement : BSZ, aluminium, forme sphérique, couvercle rabattable
Entrée de câble : entrée de câble standard
Taille filetée entrée de câble : M20 x 1,5
Transmetteur : sans (avec socle de serrage)
Raccordement au collier : M24 x 1,5
Tuyau de cou : D = 12 x 2,5 mm
Taille du filetage : M18x1,5
Matériau du tube de cou : acier CrNi 1.4571
Longueur du cou [MH/N]: 150 mm
Longueur de montage [A] [l1/A/U2]: 200 mm
Diamètre de l'insert de mesure : 6 mm
Matériau de la gaine insert de mesure : acier CrNi 1.4571
Joint : cuivre
Longueur de la jauge en cas de remplacement [L5]: 375 mm
Ce texte a été traduit par une machine.
