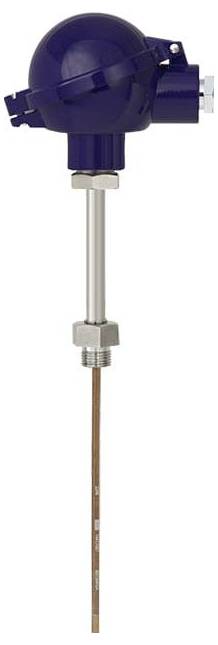

WIKA 14427584 TR10-B PT100 Thermomètre à résistance -30 à 300 °C
N° réf. fabricant :
Code produit :
Type de produit
Thermomètre à résistance
Modèle
PT100
Plage de mesure thermométrique (min.)
-30 °C
Plage de mesure de température (max.)
300 °C
Branchement
G 1/2"
Fiche technique (PDF)
Nombre
Total (CHF 384.78 / pièce(s))
CHF 384.78
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Signal de sortie : 4 ... 20 mA, technique à 2 fils
- Unité : °C
- Forme : Tête
- Joint : cuivre
- Plage de mesure début - signe : moins
- Plage de mesure début: 30
- Plage de mesure Fin - Signe : Plus (0 inclus)
- Plage de mesure fin : 300
- Plage de température de la classe choisie : -30...+300°C.
- Boîtier de raccordement : BSZ, aluminium, forme sphérique, couvercle rabattable
- Entrée de câble : entrée de câble standard
- Taille filetée entrée de câble : M20 x 1,5
- Transmetteur : T15, transmetteur numérique, 4…20 mA, programmable
- Raccordement au collier : M24 x 1,5
- Longueur du cou [MH/N]: 150 mm
- Diamètre de l'insert de mesure : 6 mm
- Matériau de la gaine insert de mesure : acier CrNi 1.4571
- Longueur de la jauge en cas de remplacement [L5]: 315 mm
- Position de montage transmetteur : insert de mesure
- Protection contre les explosions : sans
- Température ambiante admissible Transmetteur : standard -40...85°C
- Configuration : configurée spécifiquement pour le client
- Configuration du capteur : Pt100
- Configuration d'entrée : 4 conducteurs
- Signalisation d'erreur : Commande 3,5 mA
- Tuyau de cou : D = 12 x 2,5 mm (DIN 43772)
- Taille du filetage : G 1/2 B.
- Matériau du tube de cou : acier CrNi 1.4571
- Longueur de montage [A] [l1/A/U2]: 140 mm
- Type de produit
Thermomètre à résistance
- Type
TR10-B
- Modèle
PT100
- Sorties
courant analogique
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Plage de mesure thermométrique (min.)
-30 °C
- Plage de mesure de température (max.)
300 °C
- Plage de mesure de température
-30 à 300 °C
- Branchement
G 1/2"
- Matériau du boîtier
aluminium
- Classe de précision
A
- Longueur
140 mm
- Diamètre
6 mm
- Dim.
(Ø x L) 6 mm x 140 mm
- Contenu
1 pc(s)
Documents & téléchargements
Fiche technique
Fiche technique 3525653 WIKA 14427584 TR10-B PT100 Thermomètre à résistance -30 à 300 °C
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3525653 WIKA 14427584 TR10-B PT100 Thermomètre à résistance -30 à 300 °C
Description
Thermomètre à résistance TR10-B à installer dans un tube de protection
Caractéristiques techniques par fiche technique: TE 60.02
1 x Pt100, 4 conducteurs
Classe A, EN 60751
Plage de température de la classe choisie : -30...+300°C.
Boîtier de raccordement : BSZ, aluminium, forme sphérique, couvercle rabattable
Entrée de câble : entrée de câble standard
Taille filetée entrée de câble : M20 x 1,5
Transmetteur : T15, transmetteur numérique, 4…20 mA, programmable
Raccordement au collier : M24 x 1,5
Tuyau de cou : D = 12 x 2,5 mm (DIN 43772)
Taille du filetage : G 1/2 B.
Matériau du tube de cou : acier CrNi 1.4571
Longueur du cou [MH/N]: 150 mm
Longueur de montage [A] [l1/A/U2]: 140 mm
Diamètre de l'insert de mesure : 6 mm
Matériau de la gaine insert de mesure : acier CrNi 1.4571
Joint : cuivre
Position de montage transmetteur : insert de mesure
Longueur de la jauge en cas de remplacement [L5]: 315 mm
Transmetteur de température numérique pour thermomètre à résistance T15
Caractéristiques techniques par fiche technique: TE 15.01
Signal de sortie : 4 ... 20 mA, technique à 2 fils
Forme : Tête
Protection contre les explosions : sans
Température ambiante admissible Transmetteur : standard -40...85°C
Configuration : configurée spécifiquement pour le client
Configuration du capteur : Pt100
Configuration d'entrée : 4 conducteurs
Unité : °C
Plage de mesure début - signe : moins
Plage de mesure début: 30
Plage de mesure Fin - Signe : Plus (0 inclus)
Plage de mesure fin : 300
Signalisation d'erreur : Commande 3,5 mA
Ce texte a été traduit par une machine.
Caractéristiques techniques par fiche technique: TE 60.02
1 x Pt100, 4 conducteurs
Classe A, EN 60751
Plage de température de la classe choisie : -30...+300°C.
Boîtier de raccordement : BSZ, aluminium, forme sphérique, couvercle rabattable
Entrée de câble : entrée de câble standard
Taille filetée entrée de câble : M20 x 1,5
Transmetteur : T15, transmetteur numérique, 4…20 mA, programmable
Raccordement au collier : M24 x 1,5
Tuyau de cou : D = 12 x 2,5 mm (DIN 43772)
Taille du filetage : G 1/2 B.
Matériau du tube de cou : acier CrNi 1.4571
Longueur du cou [MH/N]: 150 mm
Longueur de montage [A] [l1/A/U2]: 140 mm
Diamètre de l'insert de mesure : 6 mm
Matériau de la gaine insert de mesure : acier CrNi 1.4571
Joint : cuivre
Position de montage transmetteur : insert de mesure
Longueur de la jauge en cas de remplacement [L5]: 315 mm
Transmetteur de température numérique pour thermomètre à résistance T15
Caractéristiques techniques par fiche technique: TE 15.01
Signal de sortie : 4 ... 20 mA, technique à 2 fils
Forme : Tête
Protection contre les explosions : sans
Température ambiante admissible Transmetteur : standard -40...85°C
Configuration : configurée spécifiquement pour le client
Configuration du capteur : Pt100
Configuration d'entrée : 4 conducteurs
Unité : °C
Plage de mesure début - signe : moins
Plage de mesure début: 30
Plage de mesure Fin - Signe : Plus (0 inclus)
Plage de mesure fin : 300
Signalisation d'erreur : Commande 3,5 mA
Ce texte a été traduit par une machine.
