WIKA 14413425 TR10-C Thermomètre à résistance -30 à 300 °C

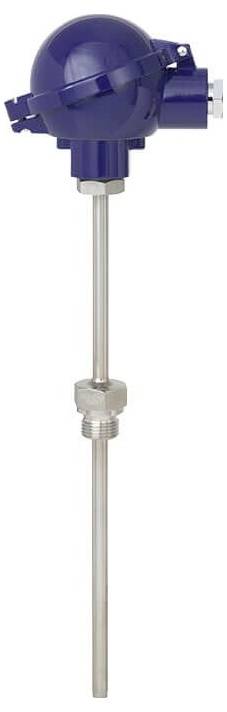

Thermomètre à résistance TR10-C avec tube de protection à visser en plusieurs parties
Caractéristiques techniques par fiche technique: TE 60.03
Protection contre les explosions / homologation électrique: ATEX
Type de protection : Ex i
Zone 1 gaz [ II 2G Ex ia IIC T1…T6 GB ]
1 x Pt100, 4 conducteurs
Classe A, EN 60751
Plage de température de la classe choisie : -30...+300°C.
Boîtier de raccordement : BSZ, aluminium, forme sphérique, couvercle rabattable
Entrée de câble : entrée de câble standard
Taille filetée entrée de câble : M20 x 1,5
Transmetteur : T15, transmetteur numérique, 4…20 mA, programmable
Raccordement au collier : M24 x 1,5
Tube de protection : droit, filetage, forme 2G DIN 43772
Diamètre du tube de protection : 9x1 mm
Raccordement de process : G 1/2 B.
Matériau du tube de protection : acier CrNi 1.4571
Longueur de montage [A] [U1]: 250 mm
Longueur du cou [MH/N]: 130 mm
Diamètre de l'insert de mesure : 6 mm
Matériau de la gaine insert de mesure : acier CrNi 1.4571
Etanchéité : sans
Position de montage transmetteur : insert de mesure
Longueur totale du tube de protection en cas de remplacement [L]: 395 mm
Longueur de la jauge en cas de remplacement [L5]: 405 mm
Transmetteur de température numérique pour thermomètre à résistance T15
Caractéristiques techniques par fiche technique: TE 15.01
Signal de sortie : 4 ... 20 mA, technique à 2 fils
Forme : Tête
Protection contre les explosions : ATEX/IECEx
Type de protection : Ex ia
Température ambiante admissible Transmetteur : standard -40...85°C
Configuration : configurée spécifiquement pour le client
Configuration du capteur : Pt100
Configuration d'entrée : 4 conducteurs
Unité : °C
Plage de mesure début - signe : plus (0 inclus)
Plage de mesure début : 0
Plage de mesure Fin - Signe : Plus (0 inclus)
Plage de mesure fin : 150
Signalisation d'erreur : Commande 3,5 mA
