Name: Weidmüller TRS 24VDC 1NO HCP Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 NO (T) Packag
Brand: Weidmüller
SKU: 1951684
Availability: BackOrder

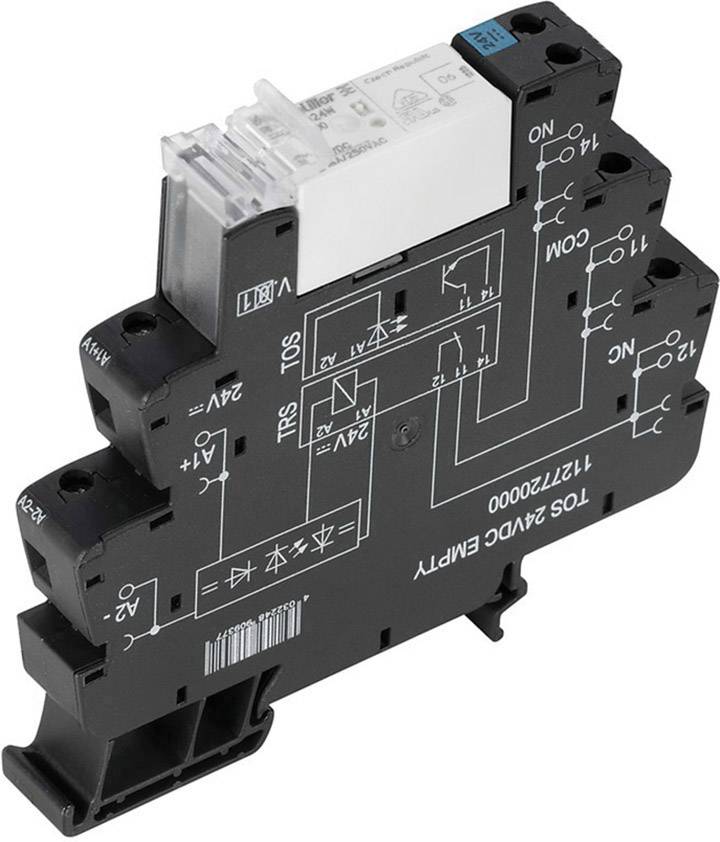

Module de relais électrique avec plusieurs bornes de connexion et schéma de câblage imprimé, destiné à l'installation dans des circuits de commande électriques.

Photo non contractuelle

Type d'emballage

Package

Type de produit

Module relais

Type de contact

1 NO (T)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V/AC

250 V/DC

Fiche technique (PDF)

Livraison le ven. 13 novembre

5 Set(s)

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 21.60 / pièce(s))

CHF 215.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Plus que 5 Set(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Affichage d'état : LED verte
Temporisation à la mise sous tension : ≤ 7 ms.
Temporisation à la mise hors tension : ≤ 16 ms.
min. Puissance de commutation : 1 W
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : non
Indicateur de position de commutation mécanique : non
Catégorie de surtension III
Degré de pollution : 2
Résistance à la tension entrée - sortie : 1,2 kVrms / 5 s.
Longueur de dénudage raccord de mesure : 8 mm
Plage de serrage, connexion de mesure : 1,5 mmm²
Plage de serrage, min. : 0,14 mm²
Plage de serrage, max. : 2,5 mm²
Section de raccordement de conducteur AWG, min. : AWG 26
Section de raccordement de conducteur AWG, max. : AWG 14
Section de raccordement de conducteur, monofilaire, min. : 0,14 mm²
Section de raccordement de conducteur, à un seul fil, max. : 2,5 mm²
Section de raccordement de conducteur, à fils fins, min. : 0,14 mm²
Section de raccordement de conducteur, à fils fins, max. : 2,5 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min. : 0,25 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. 2,5 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,25 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 2,5 mm²
Dimensions de la lame : taille PH0

Type d'emballage: Package

Type de produit: Module relais

Type: TRS 24VDC 1NO HCP

Connexion: borne à vis

Couleur: noir

Tension de fonctionnement (max.): 18 V/DC

Type de contact: 1 NO (T)

Matériau du contact: AgSnO2 + w

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V/AC
250 V/DC

Courant de commutation (max.): 16 A

Puissance de coupure max.: 4000 VA
384 W

Durée de vie mécanique: 5 x 10⁶ circuits

Ligne de fuite et distance dans l'air (bobine/contacts): 5.5 mm

: IP20

Température max.: 60 °C

Température min.: -40 °C

Longueur: 87.8 mm

Largeur: 12.8 mm

Hauteur: 89.6 mm

Dim.: (L x l x H) 87.8 x 12.8 x 89.6 mm

Contenu: 10 pc(s)

Poids: 56 g

Conforme à la norme RoHS: oui

UKCA: non pertinent
