Name: Weidmüller DRMKITP230VAC 4CO LD/PB Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 5 A 4 inverse
Brand: Weidmüller
SKU: 1948979
Availability: BackOrder

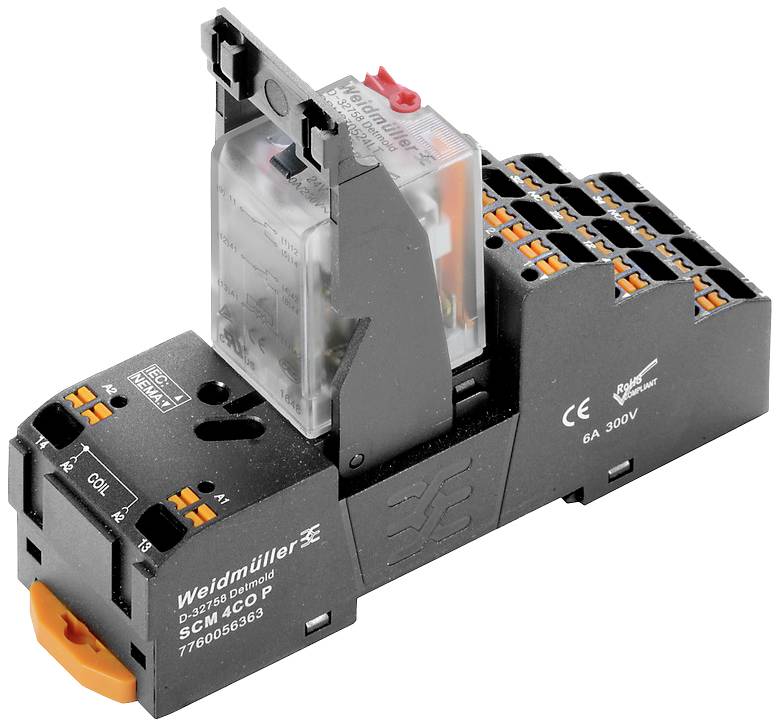

Un module de relais électrique noir de Weidmüller avec des bornes de connexion orange, adapté pour 6A et 300V.

Type d'emballage

Piece

Type de produit

Module relais

Type de contact

4 inverseurs (RT)

Tension nominale

230 V/AC

Tension de contact (max.)

250 V/AC

Fiche technique (PDF)

Livraison le ven. 6 novembre

5 Set(s)

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 12.00 / pièce(s))

CHF 119.95

Prix TVA incl.

uniquement CHF 15.00

Plus que 5 Set(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Voyant d'état : LED rouge
Temporisation à la mise sous tension :< 20 ms.
Temporisation à la mise hors tension :< 20 ms.
min. Puissance de commutation : 10 ma à 12 V, 100 ma à 5 V.
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : oui (bloquable)
Indicateur de position de commutation mécanique : oui
Catégorie de surtension III
Degré de pollution : 2
Groupe de matériaux isolants : C
Résistance à la tension entrée - sortie : 1,8 kVrms / 1 min
Longueur de dénudage raccord de mesure : 10 mm
Plage de serrage, connexion de mesure : 1,5 mmm²
Plage de serrage, min. : 0,14 mm²
Plage de serrage, max. : 1,5 mm²
Section de raccordement de conducteur AWG, min. : AWG 26
Section de raccordement de conducteur AWG, max. : AWG 16
Section de raccordement de conducteur, monofilaire, min. : 0,14 mm²
Section de raccordement de conducteur, à un seul fil, max. : 1,5 mmm²
Section de raccordement de conducteur, à fils fins, min. : 0,14 mm²
Section de raccordement de conducteur, à fils fins, max. : 1,5 mmm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min. : 0,14 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. : 1 mmm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,14 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 1,5 mmm²
Dimensions de la lame : 0,4 x 2,5 mm

Type d'emballage: Piece

Type de produit: Module relais

Type: DRMKITP230VAC 4CO LD/PB

Connexion: Push-In

Couleur: noir

Tension de fonctionnement (min.): 184 V/AC

Tension de fonctionnement (max.): 184 V/AC

Temps de réponse: 20 ms

Temps de descente: 20 ms

Type de contact: 4 inverseurs (RT)

Matériau du contact: AgNi + 0.15 μm Au

Tension nominale: 230 V/AC

Tension de contact (max.): 250 V/AC

Courant de commutation (max.): 5 A

Puissance de coupure max.: 1250 VA
120 W

Durée de vie mécanique: 20 x 10⁶ circuits

Ligne de fuite et distance dans l'air (bobine/contacts): 3 mm

Résistance (bobine): 15000 Ω

Spécificités: avec bouton de test

: IP20

Température max.: 55 °C

Température min.: -40 °C

Longueur: 82.3 mm

Largeur: 30.6 mm

Hauteur: 101.8 mm

Dim.: (L x l x H) 82.3 x 30.6 x 101.8 mm

Contenu: 10 pc(s)

Poids: 108.30 g

Conforme à la norme RoHS: oui

UKCA: non pertinent
