Name: Weidmüller DRMKIT 24VAC 4CO LD Module relais Tension nominale: 24 V/AC Courant de commutation (max.): 5 A 4 inverseurs (
Brand: Weidmüller
SKU: 1948740
Availability: BackOrder

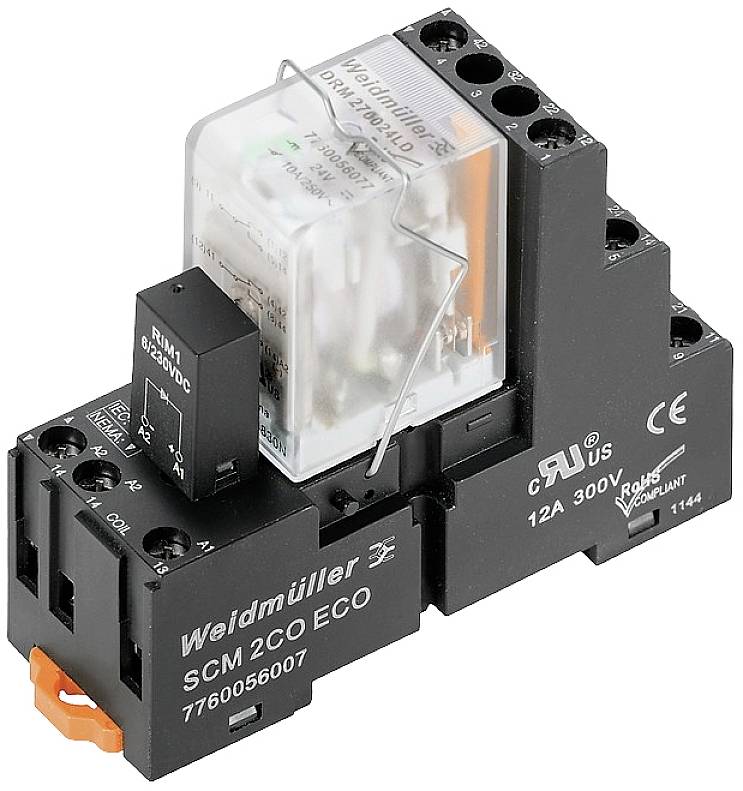

Relais de la marque Weidmüller, modèle 'SCM 2CO ECO'. Il présente un design industriel compact, adapté aux armoires électriques.

Type d'emballage

Piece

Type de produit

Module relais

Type de contact

4 inverseurs (RT)

Tension nominale

24 V/AC

Tension de contact (max.)

250 V/AC

Fiche technique (PDF)

Livraison le ven. 6 novembre

5 Set(s)

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 12.00 / pièce(s))

CHF 119.95

Prix TVA incl.

uniquement CHF 15.00

Plus que 5 Set(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Voyant d'état : LED rouge
Temporisation à la mise sous tension :< 20 ms.
Temporisation à la mise hors tension :< 20 ms.
min. Puissance de commutation : 10 ma à 12 V, 100 ma à 5 V.
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : non
Indicateur de position de commutation mécanique : oui
Catégorie de surtension III
Degré de pollution : 2
Groupe de matériaux isolants : C
Résistance à la tension entrée - sortie : 1,8 kVrms / 1 min
Longueur de dénudage raccord de mesure : 7 mm
Plage de serrage, min. : 0,5 mm²
Plage de serrage, max. : 2,5 mm²
Section de raccordement de conducteur, monofilaire, min. : 0,5 mmmm²
Section de raccordement de conducteur, à un seul fil, max. : 2,5 mm²
Section de raccordement de conducteur, à fils fins, min.: 0,5 mmm²
Section de raccordement de conducteur, à fils fins, max. : 2,5 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min. : 0,5 mmm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. 2,5 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,5 mmm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 2,5 mm²
Dimensions de la lame : taille PH1

Type d'emballage: Piece

Type de produit: Module relais

Type: DRMKIT 24VAC 4CO LD

Connexion: borne à vis

Couleur: noir

Tension de fonctionnement (min.): 19.2 V/AC

Tension de fonctionnement (max.): 19.2 V/AC

Temps de réponse: 20 ms

Temps de descente: 20 ms

Type de contact: 4 inverseurs (RT)

Matériau du contact: AgNi + 0.15 μm Au

Tension nominale: 24 V/AC

Tension de contact (max.): 250 V/AC

Courant de commutation (max.): 5 A

Puissance de coupure max.: 1250 VA
120 W

Durée de vie mécanique: 20 x 10⁶ circuits

Ligne de fuite et distance dans l'air (bobine/contacts): 5.5 mm

Résistance (bobine): 160 Ω

Spécificités: enfichable

: IP20

Température max.: 55 °C

Température min.: -40 °C

Longueur: 66.8 mm

Largeur: 27.2 mm

Hauteur: 79.9 mm

Dim.: (L x l x H) 66.8 x 27.2 x 79.9 mm

Contenu: 10 pc(s)

Poids: 93.35 g

Conforme à la norme RoHS: oui

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Schaltspannung (max.)

Schaltstrom (max.)

Nennspannung

Verpackungsart

Kontaktart

Weidmüller DRIKIT 110VDC 2CO LD Relaisbaustein Nennspannung: 110 V/DC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Code produit :1951804

Livraison le ven. 6 novembre

5 Set(s)Conrad Electronic

250 V/AC

5 A

110 V/DC

Piece

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 81.95^*

Weidmüller DRIKIT 12VDC 2CO LD/PB Relaisbaustein Nennspannung: 12 V/DC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Code produit :1950828

Livraison le ven. 6 novembre

5 Set(s)Conrad Electronic

250 V/AC

5 A

12 V/DC

Piece

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Weidmüller DRIKIT 230VAC 1CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Code produit :1949685

Livraison le jeu. 19 novembre

Conrad Electronic

250 V/AC

10 A

230 V/AC

Piece

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Weidmüller DRIKIT 230VAC 1CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 10 A 1 Wechsler 10 St.

Code produit :1950827

Livraison le ven. 6 novembre

5 Set(s)Conrad Electronic

250 V/AC

10 A

230 V/AC

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Weidmüller DRIKIT 230VAC 2CO LD Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Code produit :1951805

Livraison le ven. 6 novembre

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 85.95^*

Weidmüller DRIKIT 230VAC 2CO LD/PB Relaisbaustein Nennspannung: 230 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Code produit :1951808

Livraison le ven. 6 novembre

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Weidmüller DRIKIT 24VAC 1CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Code produit :1951803

Livraison le jeu. 19 novembre

Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Weidmüller DRIKIT 24VAC 1CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 10 A 1 Wechsler Piece 10 St.

Code produit :1950826

Livraison le ven. 6 novembre

5 Set(s)Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Weidmüller DRIKIT 24VAC 2CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 2 Wechsler Piece 10 St.

Code produit :1951602

Livraison le ven. 6 novembre

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

Piece

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 85.95^*

Weidmüller DRIKIT 24VAC 2CO LD/PB Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 2 Wechsler 10 St.

Code produit :1951807

Livraison le ven. 6 novembre

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

2 Wechsler

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*
