Name: Weidmüller DRIKITP 24VDC 1CO LD/PB Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverse
Brand: Weidmüller
SKU: 1951319
Availability: BackOrder

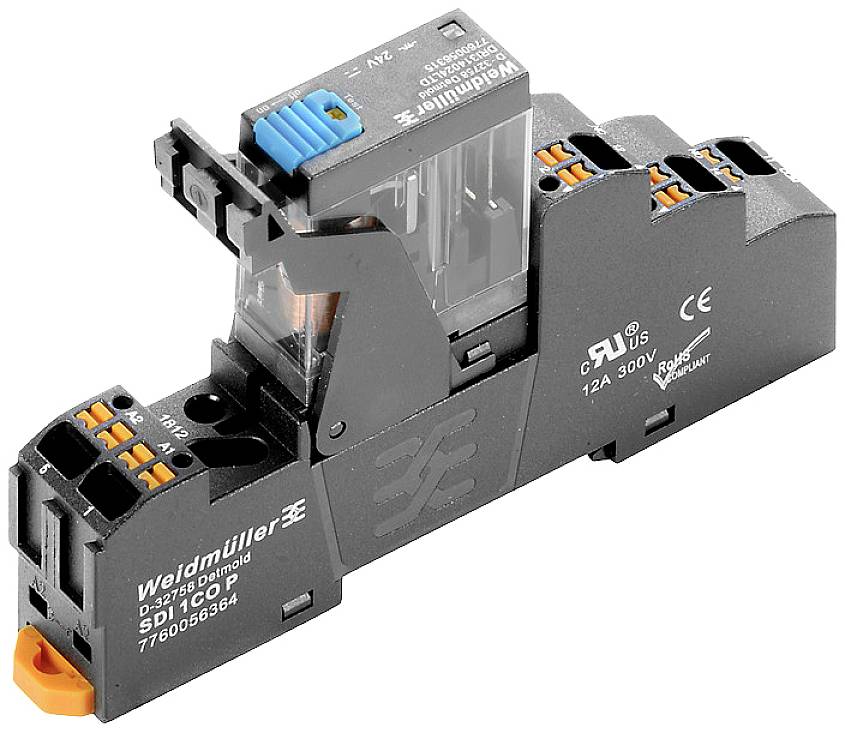

'Module relais Weidmüller série D-SERIE DP Mono ; 12A 300V ; Modèle : 776005364 ; présenté sous un angle pour mettre en valeur sa structure.'

Type d'emballage

Piece

Type de produit

Module relais

Type de contact

1 inverseur (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V/AC

250 V/DC

Fiche technique (PDF)

Livraison le jeu., 24 décembre 2026

Nombre (taille du paquet 10 pc(s))

Set(s)

Total (CHF 8.20 / pièce(s))

CHF 81.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Affichage d'état : LED verte
Temporisation à la mise sous tension : ≤ 15 ms.
Temporisation à la mise hors tension : ≤ 10 ms.
min. Puissance de commutation : 10 ma à 12 V, 100 ma à 5 V.
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : oui (bloquable)
Indicateur de position de commutation mécanique : oui
Catégorie de surtension III
Degré de pollution : 2
Groupe de matériaux isolants: IIIb
Résistance à la tension entrée - sortie : 5 kVrms / 1 min
Longueur de dénudage raccord de mesure : 10 mm
Plage de serrage, connexion de mesure : 1,5 mmm²
Plage de serrage, min. : 0,14 mm²
Plage de serrage, max. : 1,5 mm²
Section de raccordement de conducteur AWG, min. : AWG 26
Section de raccordement de conducteur AWG, max. : AWG 16
Section de raccordement de conducteur, monofilaire, min. : 0,14 mm²
Section de raccordement de conducteur, à un seul fil, max. : 1,5 mmm²
Section de raccordement de conducteur, à fils fins, min. : 0,14 mm²
Section de raccordement de conducteur, à fils fins, max. : 1,5 mmm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min. : 0,14 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. : 1 mmm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,14 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 1,5 mmm²
Dimensions de la lame : 0,4 x 2,5 mm

Type d'emballage: Piece

Type de produit: Module relais

Type: DRIKITP 24VDC 1CO LD/PB

Connexion: Push-In

Couleur: noir

Tension de fonctionnement (max.): 18 V/DC

Temps de réponse: 15 ms

Temps de descente: 10 ms

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V/AC
250 V/DC

Courant de commutation (max.): 10 A

Puissance de coupure max.: 2500 VA
240 W

Durée de vie mécanique: 10 x 10⁶ circuits

Ligne de fuite et distance dans l'air (bobine/contacts): 3 mm

Résistance (bobine): 1100 Ω

Spécificités: avec bouton de test

: IP20

Température max.: 55 °C

Température min.: -40 °C

Longueur: 63 mm

Largeur: 15.9 mm

Hauteur: 102.1 mm

Dim.: (L x l x H) 63 x 15.9 x 102.1 mm

Contenu: 10 pc(s)

Poids: 56.24 g

Conforme à la norme RoHS: oui

UKCA: oui
