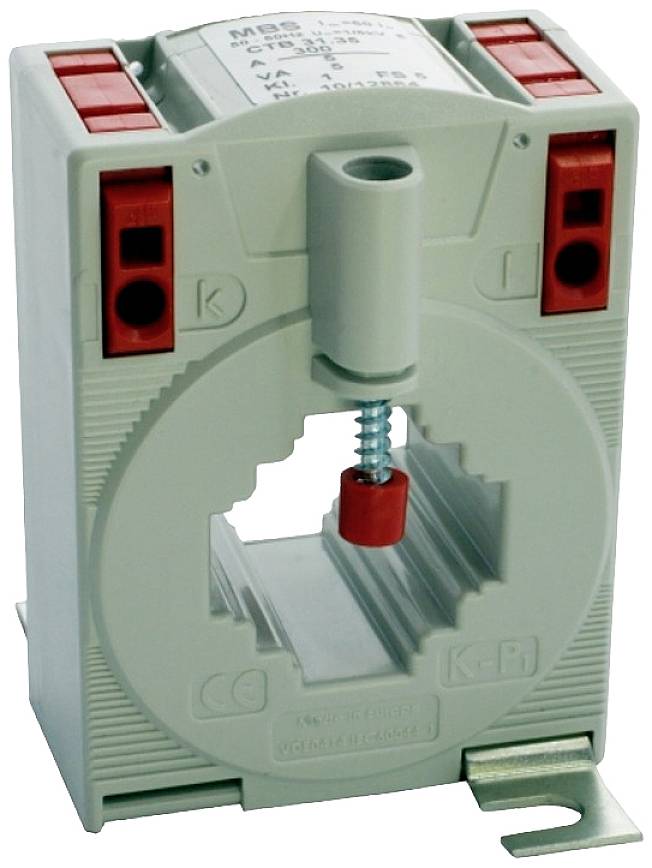

Weidmüller CMA-31-750-5A-5VA-1 2420890000 Transformateur de courant monophasé Courant primaire 750 A Courant secondaire
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 21.23 / pièce(s))
CHF 21.23
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Courant d'entrée (courant) 750 A
- Courant de sortie 5 A
- Diam. de passage du conducteur 25.7 mm
Caractéristiques techniques
- Tension de fonctionnement Umax, max. : 1.2 kV
- Température de fonctionnement : -5 °C. .50 °C.
- Burette : 5 va
- Classe d'isolation : E
- Température de stockage : -25 °C. .70 °C.
- Fréquence nominale : 50 Hz
- Conducteur rond : 25,7 mm
- Rail : 20 x 20 mm, 25 x 12 mm, 30 x 10 mm
- Profondeur : 52 mm
- Type de produit
Transformateur de courant monophasé
- Courant primaire
750 A
- Courant secondaire
5 A
5 VA
- Diam. de passage du conducteur
25.7 mm
- Catégorie de précision
1
- Type
CMA-31-750-5A-5VA-1
- Dim.
(L x l x H) 52 x 60 x 80.9 mm
- Poids
1 g
- Courant de sortie
5 A
- Courant d'entrée
750 A
- Passage de conducteur (l)
30 mm
- Passage de conducteur (h x l)
10 x 30 mm
- Passage de conducteur (H)
10 mm
- Largeur
60 mm
- Hauteur
80.9 mm
- Longueur
52 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 1917399 Weidmüller CMA-31-750-5A-5VA-1 2420890000 Transformateur de courant monophasé Courant primaire 750 A Courant secondaire
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1917399 Weidmüller CMA-31-750-5A-5VA-1 2420890000 Transformateur de courant monophasé Courant primaire 750 A Courant secondaire
Description
Convertisseur de mesure de courant pour une fiabilité élevée grâce à l'isolation galvanique et à la tension de tenue aux chocs élevée. Le passage de câble asymétrique rend plus facile le passage du câble d'alimentation et permet une mesure précise dans un espace extrêmement réduit. La méthode en temps réel permet de connaître la consommation réelle d'énergie de la charge connectée à mesurer. Cela garantit une détection fiable des surintensités ou sous-intensités du courant nominal.
