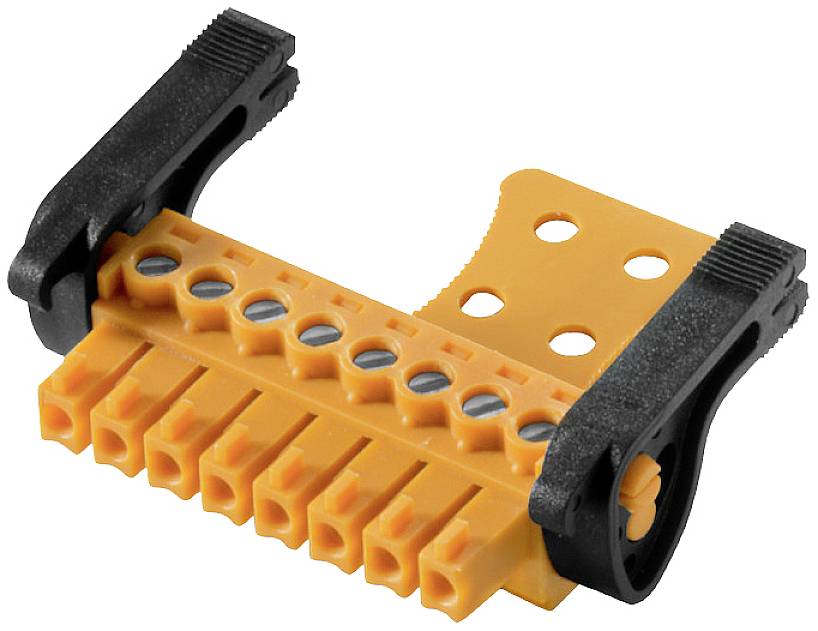

Weidmüller 2442190000 Connecteur de circuit imprimé Nombre total de pôles 13 Nbr de rangées 1 50 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
13
Dimension grille
3.81 mm
Contenu
50 pc(s)
Nbr total de pôles
13
Fiche technique (PDF)
Nombre (taille du paquet 50 pc(s))
Total (CHF 7.92 / pièce(s))
CHF 395.88
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 13
- Nbr de rangées 1
- Contenu 50 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 39.75 mm
- Matière isolante : PA 66 GF 30
- Température de stockage : -25 °C à +55 °C
- Longueur de section dénudée : 7 mm
- Couple de serrage : 0.2 Nm - 0.25 Nm
- Vis de serrage : m2
- Technique de raccordement de conducteur : raccordement de passe-fil
- Sens de sortie du conducteur : 180°
- Protection contre les contacts : IP20
- Force d'accouplement/pôle : 7 N
- Force de traction/pôle : 5 N
- Résistance à court terme : 3 x 1 s avec 76 A.
- Mandrin d'apprentissage : 2.4 mm x 1.5 mm, 2.4 mm
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
13
- Nbr total de pôles
13
- Nbr de rangées
1
- Dimension grille
3.81 mm
- Courant nominal
10 A
- Courant nominal - arrondi
10 A
- Norme DIN
DIN 5264
- Nombre de pôles par rangée
13
- Connexion
raccord à vis
connecteur mâle
- Couleur
orange
- Matériau boîtier
PA
- Référence fabricant
2442190000
- Contenu
50 pc(s)
- Matériau du contact
cuivre
- Largeur
60.12 mm
- Hauteur
17.88 mm
- Température max.
+120 °C
- Température min.
-50 °C
- Type
BCZ 3.81/13/180LRZE SN OR BX
28 AWG - 16 AWG
- Dim.
(l x H) 60.12 mm x 17.88 mm
- Résistance de continuité
5 V mΩ
- Résistance d'isolement
100 MΩ
- Ø de la zone de serrage
0.08 mm² - 1.5 mm²
- Surface de contact coté enfichable
étamé
- Dimensions
60.12 mm x 17.88 mm x 39.75 mm
- Tension nominale
300 V
- Nombre de pôles
13
- Section
1 mm²
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1949655 Weidmüller 2442190000 Connecteur de circuit imprimé Nombre total de pôles 13 Nbr de rangées 1 50 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1949655 Weidmüller 2442190000 Connecteur de circuit imprimé Nombre total de pôles 13 Nbr de rangées 1 50 pc(s)
Description
Connecteur mâle pour circuit imprimé, 3.81 mm, Nombre de pôles: 13
