Weidmüller 1978890000 Bornier à 3 étages 4 mm² Nombre de pôles 24 orange 20 pc(s)

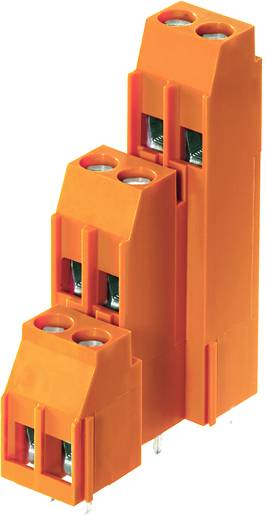

Trois connecteurs orange à gradient, chacun avec deux bornes empilées verticalement les unes sur les autres.

Type de produit

Bornier à 3 étages

Dimension grille

5 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

pour circuits imprimés

borne à vis

Fiche technique (PDF)

Livraison le Do., 26. Nov. 2026

Nombre (taille du paquet 20 pc(s))

Set(s)

Total (CHF 11.28 / pièce(s))

CHF 225.67

excl. TVA

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Borne à trois étages

Contenu 20 pc(s)

Notre service pour vous

Caractéristiques techniques

Type: LL3R 5.00/24/90 3.2SN OR BX

Type de produit: Bornier à 3 étages

Dimension grille: 5 mm

Nbr de rangées: 3

Nombre de pôles par rangée: 24

Nombre de pôles: 24

Série: LL

Longueur dénudée (min.): 6 mm

Longueur dénudée (max.): 6 mm

Connexion: pour circuits imprimés
borne à vis

Courant nominal: 20 A

Section de câble flexible (min.): 0.5 mm²

Courant nominal - arrondi: 20 A

Section min. de câble rigide: 0.5 mm²

Section câble flexible (max.): 4 mm²

Section de câble rigide (max.): 6 mm²

AWG min.: 26

Sens d'enfichage: à l'horizontale par rapport à la platine

AWG max.: 12

Matériau du contact: Alliage de Cu, étamé

Couleur: orange

Protection du fil: oui

Sens d'enclenchement: à la verticale par rapport à la platine

Poids: 104.52 g

Référence fabricant: 1978890000

Emballage industriel: oui

Contenu: 20 pc(s)

Tension nominale: 300 V

Largeur: 43.19 mm

Hauteur: 48.3 mm

Longueur: 32 mm

Type: LL3R 5.00/24/90 3.2SN OR BX

UKCA: non pertinent

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Nennstrom - gerundet

Typ

Polzahl je Reihe

Polzahl

Steckrichtung

Produkt-Art

Anzahl Reihen

Weidmüller 1433780000 Schraubklemmblock 1.5 mm² Polzahl 4 Schwarz 100 St.

Code produit :1949450

10 A

LM 3.50/04/90 4.5SN BK BX

Waagerecht zur Leiterplatte

Schraubklemmblock

3.5 mm

Weidmüller 1561150000 Federkraftklemmblock 1.5 mm² Polzahl 6 Schwarz 50 St.

Code produit :1951031

10 A

LM 3.50/06/90 3.2SN BK BX

Waagerecht zur Leiterplatte

Federkraftklemmblock

3.5 mm

Weidmüller 1720250000 Schraubklemmblock 1.5 mm² Polzahl 5 Orange 1 St.

Code produit :3361317

10 A

LM 3.50/05/90 3.2SN OR BX

Waagerecht zur Leiterplatte

Schraubklemmblock

3.5 mm

Weidmüller 1667770000 Schraubklemmblock 1.5 mm² Polzahl 3 Orange 100 St.

Code produit :354338

10 A

LM 3.50/03/90 3.2SN OR BX

Waagerecht zur Leiterplatte

Schraubklemmblock

3.5 mm

Weidmüller 1714980000 Schraubklemmblock 1.5 mm² Polzahl 2 Orange 100 St.

Code produit :355964

10 A

LM 3.50/02/135 3.2SN OR BX

Schräg zur Leiterplatte

Schraubklemmblock

3.5 mm

Weidmüller 1715020000 Schraubklemmblock 1.5 mm² Polzahl 3 Orange 100 St.

Code produit :355968

10 A

LM 3.50/03/135 3.2SN OR BX

Schräg zur Leiterplatte

Schraubklemmblock

3.5 mm

Weidmüller 1845040000 Schraubklemmblock 1.5 mm² Polzahl 4 Orange 100 St.

Code produit :360316

10 A

LM 3.50/04/90 3.2SN OR BX

Waagerecht zur Leiterplatte

Schraubklemmblock

3.5 mm

Weidmüller 1845050000 Schraubklemmblock 1.5 mm² Polzahl 6 Orange 50 St.

Code produit :360318

10 A

LM 3.50/06/90 3.2SN OR BX

Waagerecht zur Leiterplatte

Schraubklemmblock

3.5 mm

Weidmüller 1845060000 Schraubklemmblock 1.5 mm² Polzahl 7 Orange 50 St.

Code produit :360319

10 A

LM 3.50/07/90 3.2SN OR BX

Waagerecht zur Leiterplatte

Schraubklemmblock

3.5 mm

Weidmüller 1845070000 Schraubklemmblock 1.5 mm² Polzahl 8 Orange 50 St.

Code produit :360320

10 A

LM 3.50/08/90 3.2SN OR BX

Waagerecht zur Leiterplatte

Schraubklemmblock

3.5 mm

Documents & téléchargements

Fiche technique

Fiche technique 390426 Weidmüller 1978890000 Bornier à 3 étages 4 mm² Nombre de pôles 24 orange 20 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 390426 Weidmüller 1978890000 Bornier à 3 étages 4 mm² Nombre de pôles 24 orange 20 pc(s)

Description

Bloc de jonction pour circuit imprimé avec technologie de connexion adapté à l'application particulière pour une transmission simple et sûre des données directement sur le circuit imprimé.
