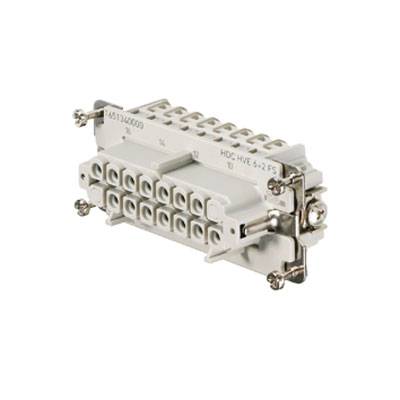

Weidmüller 1967240000 Insert femelle RockStar® HDC HVE 6 + 2 + PE ressort de traction 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Insert femelle
Connexion
ressort de traction
Série
RockStar® HDC HVE
Spécificités
avec alliage de cuivre
Nombre total de pôles
6 + 2 + PE
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 16.95 / pièce(s))
CHF 16.95
Prix TVA incl.
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Embout de douille
- HDC HVE 6+2 FT CtH
Caractéristiques techniques
- Poids net: 67 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 34 mm
- hauteur : 33 mm
- profondeur : 84,5 mm
- hauteur femelle : 33 mm
- longueur culot : 84,5 mm
- taille : 6
- séries :
- tension de mesure HVE (DIN en 61984) : 830 V
- tension de mesure selon UL/CSA : 600 V AC/DC
- tension de mesure (DIN en 61984) : 8 kV
- courant nominal (DIN en 61984) :
- Classe de inflammabilité 20 A selon UL 94: V-0
- résistance de passage: ≤ 2mΩ
- matériau isolant: PC renforcé de fibre de verre (homologué UL et adapté aux chemins de fer)
- groupe isolant: IIIa
- cycles de branchement AG: ≥ 500
- type de raccordement PE: Raccordement à vis
- section de raccordement de conducteur AWG (PE),
- raccordement max.: AWG 12 section de raccordement de conducteur AWG (PE), min.: 20 longueur de dénudage AWG raccordement: 8 mm, raccordement max.
- Couple de serrage de 1,5 Nm min. Raccord PE :
- 1,2 Nm vis de fixation : m 4
- dimensions de la lame cruciforme : taille PH1
- dimensions de la lame fente (raccord PE) : SD 0,8 x 4,0
- surface : argent passivé
- matériau : alliage de cuivre
- dimensions de la lame fente (raccord à vis) : SD 0,5 x 3,0
- nombre de contacts de puissance : 6
- Type de produit
Insert femelle
- Série
RockStar® HDC HVE
- Spécificités
avec alliage de cuivre
- Connexion
ressort de traction
- Nombre total de pôles
6 + 2 + PE
- Section du conducteur (max.)
2.5 mm²
- Nombre de pôles
6
2
- Section du conducteur (min.)
0.25 mm²
- Contenu
1 pc(s)
- Contact séquentiel (PE)
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 256180 Weidmüller 1967240000 Insert femelle RockStar® HDC HVE 6 + 2 + PE ressort de traction 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 256180 Weidmüller 1967240000 Insert femelle RockStar® HDC HVE 6 + 2 + PE ressort de traction 1 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
