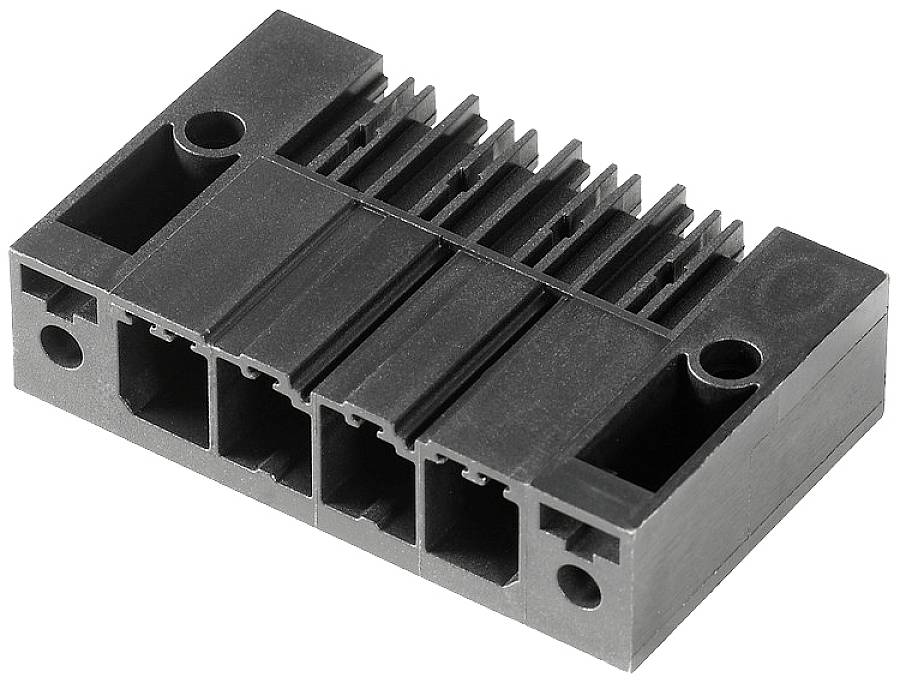

Weidmüller 1930450000 Connecteur de circuit imprimé Nombre total de pôles 9 Nbr de rangées 1 18 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
9
Dimension grille
7.62 mm
Contenu
18 pc(s)
Nbr total de pôles
9
Fiche technique (PDF)
Nombre (taille du paquet 18 pc(s))
Total (CHF 5.96 / pièce(s))
CHF 107.26
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 9
- Nbr de rangées 1
- Contenu 18 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 28.3 mm
- Montage sur circuit imprimé : raccord à souder THT
- Angle de projection : 90°
- Nombre de broches à souder par pôle : 2
- Diamètre du trou d'assemblage : 1.3 mm
- Matériau isolant : PA GF
- Température de stockage : -25 °C à +55 °C
- Distance de fuite min. : 9.6 mm
- Distance d'air min. : 6,9 mm
- Protection contre les contacts : IP20
- Résistance à court terme : 3 x 1 s avec 420 A.
- Longueur de la broche à souder : 3.5 mm
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
9
- Nbr total de pôles
9
- Nbr de rangées
1
- Dimension grille
7.62 mm
- Courant nominal
40.5 A
- Courant nominal - arrondi
40.5 A
- Nombre de pôles par rangée
9
- Connexion
THT
à souder
- Couleur
noir
- Matériau boîtier
PA
- Référence fabricant
1930450000
- Contenu
18 pc(s)
- Matériau du contact
cuivre
- Hauteur
14.9 mm
- Température max.
+130 °C
- Température min.
-50 °C
- Type
SV 7.62HP/09/90F 3.5SN BK BX
- Dim.
14.9 mm x 28.3
- Résistance de continuité
2 mΩ
- Résistance d'isolement
100 MΩ
- Surface de contact coté enfichable
étamé
- Dimensions
14.9 mm x 28.3 mm
- Tension nominale
300 V
- Nombre de pôles
9
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- Longueur broche
3,5 mm mm
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1949925 Weidmüller 1930450000 Connecteur de circuit imprimé Nombre total de pôles 9 Nbr de rangées 1 18 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1949925 Weidmüller 1930450000 Connecteur de circuit imprimé Nombre total de pôles 9 Nbr de rangées 1 18 pc(s)
Description
Connecteur mâle pour circuit imprimé, 7.62 mm, Nombre de pôles: 9, Angle de sortie: 90°
