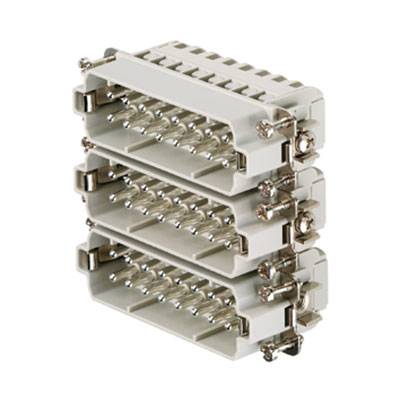

Weidmüller 1896850000 Insert mâle RockStar® HDC HA 16 + PE ressort de traction 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Insert mâle
Connexion
ressort de traction
Série
RockStar® HDC HA
Spécificités
avec alliage de cuivre
Nombre total de pôles
16 + PE
Fiche technique (PDF)
5 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 22.95 / pièce(s))
CHF 22.95
Prix TVA incl.
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Insert mâle
- HDC HA 16 MT 33-48
Caractéristiques techniques
- Poids net: 57 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 23 mm
- hauteur : 29 mm
- profondeur : 73 mm
- longueur culot : 73 mm
- taille : 5
- séries : TENSION
- de mesure HA (DIN en 61984) :
- tension de mesure 250 V selon UL/CSA :
- 600 V AC/DC tension nominale (DIN en 61984) :
- 4 kV courant nominal (DIN en 61984) :
- 16 A classe de inflammabilité UL 94: V-0
- résistance de passage: ≤ 2mΩ
- matière isolante: PC renforcé de fibre de verre (UL listé et qualifié pour les chemins de fer)
- groupe d'isolation: IIIa
- cycles de branchement AG: ≥ 500
- type de raccordement PE: Raccord à vis
- section de raccordement de conducteur AWG (PE), raccord max.: AWG 14
- section de raccordement de conducteur AWG (PE), min.: 20
- longueur de dénudage AWG raccord: 8 mm
- PE max.
- Couple de serrage de 1,5 Nm min. Raccord PE :
- 1,2 Nm vis de fixation : m 4
- dimensions de la lame cruciforme : taille PH1
- dimensions de la lame fente (raccord PE) : SD 0,8 x 4,0
- surface : argent passivé
- matériau : alliage de cuivre
- dimensions de la lame fente (raccord à vis) : SD 0,5 x 3.0
- hauteur connecteur mâle : 29 mm
- Type de produit
Insert mâle
- Série
RockStar® HDC HA
- Spécificités
avec alliage de cuivre
- Connexion
ressort de traction
- Nombre total de pôles
16 + PE
- Section du conducteur (max.)
2.5 mm²
- Nombre de pôles
16
- Section du conducteur (min.)
0.25 mm²
- Contenu
1 pc(s)
- Contact séquentiel (PE)
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 204610 Weidmüller 1896850000 Insert mâle RockStar® HDC HA 16 + PE ressort de traction 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 204610 Weidmüller 1896850000 Insert mâle RockStar® HDC HA 16 + PE ressort de traction 1 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
