Photo non contractuelle

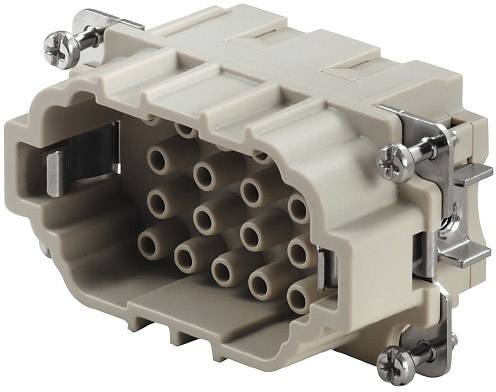

Weidmüller 1826810000 Insert de connecteur 18 + PE à sertir 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Insert de connecteur
Connexion
à sertir
Nombre total de pôles
18 + PE
Section du conducteur (max.)
4 mm²
Nombre de pôles
18
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 21.95 / pièce(s))
CHF 21.95
Prix TVA incl.
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Poids net: 46 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 34 mm
- hauteur : 33 mm
- profondeur : 64 mm
- longueur culot : 64 mm
- taille : 4
- séries : TENSION
- de mesure HÉ (DIN en 61984) : 500 V
- tension de mesure selon UL/CSA : 600 V AC/DC
- tension de mesure (DIN en 61984) : 6 kV
- courant nominal (DIN en 61984) :
- 16 A classe de inflammabilité UL 94: V-0
- résistance de passage: ≤ 2mΩ
- matière isolante: PC renforcé de fibre de verre (UL listé et certifié rail)
- groupe isolant: III a
- cycles de branchement AG: ≥ 500
- cycles de branchement au: ≥ 500
- type de raccordement PE: Raccord à vis
- section de raccordement de conducteur AWG (PE), max.: AWG 12
- section de raccordement de conducteur (PE), min.: AWG 20
- longueur de dénudage: 7,5 mm
- Couple de serrage de 10 mm max. Raccord PE :
- couple de serrage de 1,5 Nm min. Raccord PE :
- 1,2 Nm vis de fixation : m 4
- dimensions de lame cruciforme : taille PH1
- dimensions de lame fente (connecteur PE) : SD 0,8 x 4,0
- hauteur connecteur : 33 mm
- Type de produit
Insert de connecteur
- Connexion
à sertir
- Nombre total de pôles
18 + PE
- Section du conducteur (max.)
4 mm²
- Nombre de pôles
18
- Section du conducteur (min.)
0.5 mm²
- Contenu
1 pc(s)
- Contact séquentiel (PE)
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 1774631 Weidmüller 1826810000 Insert de connecteur 18 + PE à sertir 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1774631 Weidmüller 1826810000 Insert de connecteur 18 + PE à sertir 1 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
