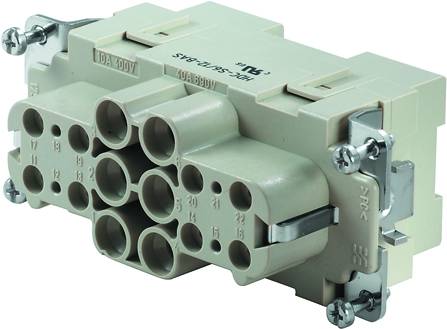

Weidmüller 1790010000 Insert femelle RockStar® HDC 48A 6 + 12 + PE connexion à vis axiale 10 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Insert femelle
Connexion
connexion à vis axiale
Série
RockStar® HDC 48A
Spécificités
avec alliage de cuivre
Nombre total de pôles
6 + 12 + PE
Fiche technique (PDF)
Nombre (taille du paquet 10 pc(s))
Total (CHF 71.69 / pièce(s))
CHF 716.88
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Poids net: 146,3 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 34 mm
- hauteur : 47,3 mm
- profondeur : 84,5 mm
- hauteur femelle : 47,3 mm
- longueur culot : 84,5 mm
- taille : 6
- séries :
- tension de mesure MixMate (DIN en 61984) : 630 V
- tension de mesure selon UL/CSA : 600 V AC/DC
- tension de mesure (DIN en 61984) : 8 kV
- courant nominal (DIN en 1984) :
- 48 A classe de inflammabilité UL 94: V-0
- résistance de passage: ≤ 2mΩ
- matière isolante: PC renforcé de fibre de verre (UL listé et certifié rail)
- groupe d'isolation: IIIa
- cycles de branchement AG: ≥ 500
- type de raccordement PE: Raccord à vis
- section de raccordement de conducteur AWG (PE), raccord max.: AWG 8
- section de raccordement de conducteur AWG (PE), min.: 14
- longueur de dénudage AWG raccord: 8 mm
- .
- Couple de serrage min. 2,5 Nm Raccord PE :
- 2 Nm vis de fixation : m 5
- dimensions de la lame cruciforme : taille de
- la lame PZ2 fente (raccord PE) : SD 0,8 x 4,0
- surface : argent passivé
- matériau : alliage de cuivre
- nombre de contacts de puissance : 6
- Type de produit
Insert femelle
- Série
RockStar® HDC 48A
- Spécificités
avec alliage de cuivre
- Connexion
connexion à vis axiale
- Nombre total de pôles
6 + 12 + PE
- Section du conducteur (max.)
10 mm²
- Nombre de pôles
6
12
- Section du conducteur (min.)
2.5 mm²
- Section du conducteur du contact de puissance (max.)
10 mm²
- Section du conducteur du contact de puissance (min.)
2.5 mm²
- Section de conducteur du contact de commande (max.)
2.5 mm²
- Section de conducteur du contact de commande (min.)
0.5 mm²
- Contenu
10 pc(s)
- Contact séquentiel (PE)
oui
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 194504 Weidmüller 1790010000 Insert femelle RockStar® HDC 48A 6 + 12 + PE connexion à vis axiale 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 194504 Weidmüller 1790010000 Insert femelle RockStar® HDC 48A 6 + 12 + PE connexion à vis axiale 10 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
