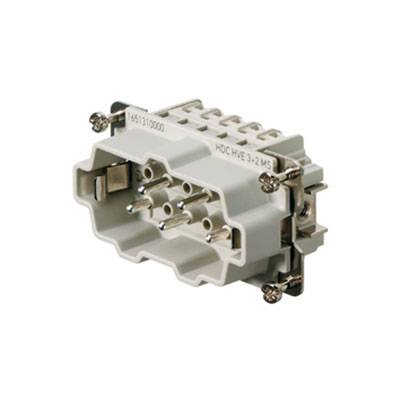

Weidmüller 1651310000 Insert mâle RockStar® HDC HVE 3 + 2 + PE raccord à vis 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Insert mâle
Connexion
raccord à vis
Série
RockStar® HDC HVE
Spécificités
avec alliage de cuivre
Nombre total de pôles
3 + 2 + PE
Fiche technique (PDF)
5 pièce(s)
Nombre
Total (CHF 11.95 / pièce(s))
CHF 11.95
Prix TVA incl.
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Insert mâle
- HDC HVE 3+2 MS
Caractéristiques techniques
- Poids net: 54 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 34 mm
- hauteur : 35,7 mm
- profondeur : 64 mm
- longueur culot : 64 mm
- taille : 4
- séries : tension
- de mesure APB (DIN en 61984) : 830 V
- tension de mesure selon UL/CSA : 600 V AC/DC
- tension de mesure (DIN en 61984) : 8 kV
- courant (DIN en 61984) :
- Classe de inflammabilité 20 A selon UL 94: V-0
- résistance de passage: ≤ 2mΩ
- matériau isolant: PC renforcé de fibre de verre (homologué UL et adapté aux chemins de fer)
- groupe isolant: IIIa
- cycles de branchement AG: ≥ 500
- type de raccordement PE: Raccordement à vis
- section de raccordement de conducteur AWG (PE),
- raccordement max.: AWG 12 section de raccordement de conducteur AWG (PE), min.: 20 longueur de dénudage AWG raccordement: 9 mm, raccordement max.
- Couple de serrage de 1,5 Nm min. Raccord PE :
- 1,2 Nm vis de fixation : m 4
- dimensions de la lame cruciforme : taille PH1
- dimensions de la lame fente (raccord PE) : SD 0,8 x 4,0
- surface : argent passivé
- matériau : alliage de cuivre
- dimensions de la lame fente (raccord à vis) : SD 0,6 x 3,5
- hauteur connecteur mâle : 35,7 mm
- nombre de contacts de puissance : 3
- Type de produit
Insert mâle
- Série
RockStar® HDC HVE
- Spécificités
avec alliage de cuivre
- Connexion
raccord à vis
- Nombre total de pôles
3 + 2 + PE
- Section du conducteur (max.)
2.5 mm²
- Nombre de pôles
3
2
- Section du conducteur (min.)
0.5 mm²
- Contenu
1 pc(s)
- Contact séquentiel (PE)
oui
34
35.7 mm
64 mm
830 V
5
Pin
-40-125 °C
V0
8 kV
Screw connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-2.5 mm²
VRAI
Other copper alloys
20 A
Thermoplastic
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 202863 Weidmüller 1651310000 Insert mâle RockStar® HDC HVE 3 + 2 + PE raccord à vis 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 202863 Weidmüller 1651310000 Insert mâle RockStar® HDC HVE 3 + 2 + PE raccord à vis 1 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
