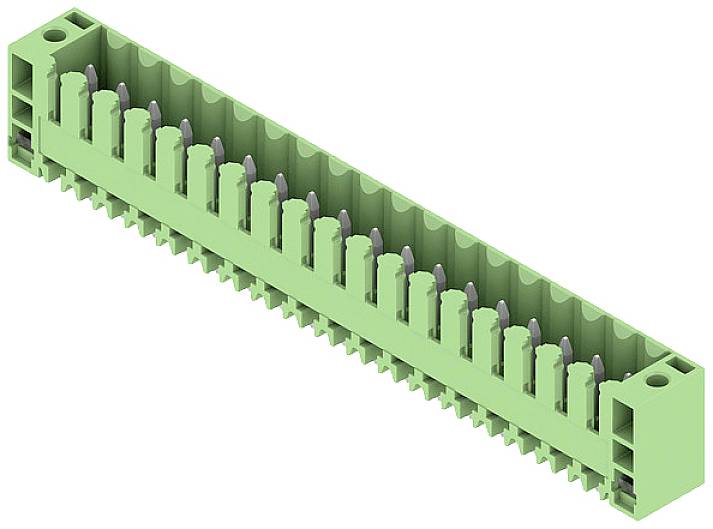

Weidmüller 1467970000 Connecteur de circuit imprimé Nombre total de pôles 18 Nbr de rangées 1 20 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
18
Dimension grille
3.5 mm
Contenu
20 pc(s)
Nbr total de pôles
18
Fiche technique (PDF)
Nombre (taille du paquet 20 pc(s))
Total (CHF 3.51 / pièce(s))
CHF 70.26
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 18
- Nbr de rangées 1
- Contenu 20 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 7.5 mm
- Montage sur circuit imprimé : raccord à souder THT
- Angle de projection : 180°
- Nombre de broches à souder par pôle : 1
- Diamètre du trou d'assemblage : 1.4 mm
- Matériau isolant : PBT
- Température de stockage : -25 °C à +55 °C
- Protection contre les contacts : IP10
- Force d'accouplement/pôle : 10 N
- Force de traction/pôle : 10 N
- Résistance à court terme : 3 x 1 s avec 100 A.
- Longueur de la broche à souder : 3.2 mm
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
18
- Nbr total de pôles
18
- Nbr de rangées
1
- Dimension grille
3.5 mm
- Courant nominal
10 A
- Courant nominal - arrondi
10 A
- Nombre de pôles par rangée
18
- Connexion
THT
à souder
- Couleur
vert
- Matériau boîtier
PA
- Référence fabricant
1467970000
- Contenu
20 pc(s)
- Matériau du contact
CuSn
- Largeur
70 mm
- Hauteur
14.3 mm
- Température max.
+100 °C
- Température min.
-50 °C
- Type
SL 3.50/18/180F 3.2SN GN BX
- Dim.
(l x H) 70 mm x 14.3 mm
- Résistance de continuité
5 V mΩ
- Résistance d'isolement
100 MΩ
- Surface de contact coté enfichable
étamé
- Dimensions
70 mm x 14.3 mm x 7.5 mm
- Tension nominale
300 V
- Nombre de pôles
18
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- Longueur broche
3,2 mm mm
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1948652 Weidmüller 1467970000 Connecteur de circuit imprimé Nombre total de pôles 18 Nbr de rangées 1 20 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1948652 Weidmüller 1467970000 Connecteur de circuit imprimé Nombre total de pôles 18 Nbr de rangées 1 20 pc(s)
Description
Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 18, Angle de sortie: 180°
